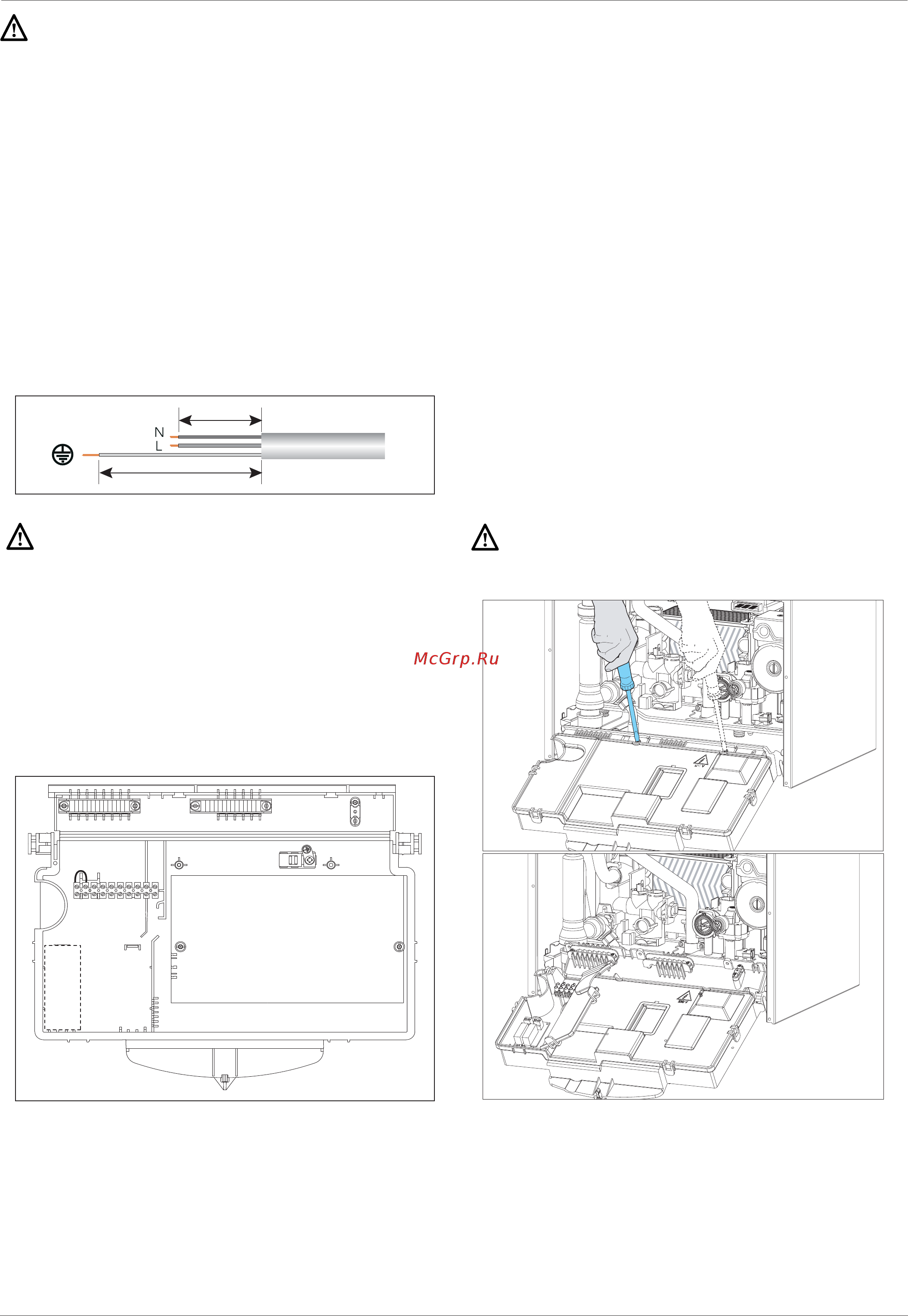

14
Монтаж
ОСТОРОЖНО!Перед производством работ на котле
отключите его электропитание внешним двухполюсным
выключателем (установите в положение «OFF» (ВЫКЛ)).
Подключение к электрической сети
С целью обеспечения безопасности поручите
квалифицированному специалисту тщательно проверить
все электрические соединения котла.Производитель не
несёт ответственности за ущерб, причиненный отсутствием
надлежащего заземления или ненадлежащими параметрами
сети электропитания.Убедитесь, что система рассчитана на
максимальную мощность, потребляемую котлом (см. паспортную
табличку). Убедитесь, что используются проводники сечением не
менее 0,5 мм2.Для правильной и безопасной работы котел должен
быть ОБЯЗАТЕЛЬНО надежно заземлён.Питание осуществляется
от сети 230 В, 50 Гц (L, N + PE) с соблюдением полярности и
заземляющим проводником.При необходимости замены
кабеля электропитания обращайтесь к квалифицированному
специалисту. Заземляющий провод (желтый или зеленый) должен
иметь большую длину, чем фазный провод или нейтраль.
Внимание! Подключение котла к сети электропитания
следует выполнять через постоянное соединение
(не допускается использование штепсельной вилки)
через двухполюсный выключатель с минимальным
расстоянием между контактами не менее 3 мм. Строго
запрещается использовать многовыводные штекеры,
удлинители и/или переходники.
Котел не имеет средств грозозащиты. При необходимости замены
предохранителей используйте быстродействующие плавкие
предохранители 2 А.
Подключение оборудования
Для доступа к перемычке подключения оборудования выполните
следующее:
- выключите электропитание котла с помощью двухполюсного
выключателя,
- снимите переднюю панель облицовки
- выдвиньте пульт управления вперед
- выверните два винта задней крышки шкафа
электроподключений
- отсоедините левую боковую клипсу и поднимите дверь
Здесь находятся точки подключения для:
реле температуры окружающей среды 1
реле температуры пола или реле температуры
окружающей среды 2 (выбирается с помощью параметра
223)
наружный датчик.
Имеется также возможность вставить опционные платы для
управления функциями:
- мультизоны,
- мультитемпературы,
- солнечной энергии и т.п.
Подключение модулирующего устройства (шина BUS)
Для подключения моделирующего устройства требуется доступ
непосредственно к электронной карте, см. электросхему на
следующей странице. Если требуется подключить несколько
модулирующих устройств, подключите их параллельно.
Для получения более подробных сведений по
имеющимся принадлежностям см. наши специальные
каталоги
Подключение комнатного термостата
- Проведите провода термостата.
− Освободите с помощью отвертки фиксатор провода и
подключите провода термостата по одному.
− Снимите с клемм перемычку и подключите провода, как
показано на рисунке.
− Убедитесь, что провода подключены надежно и не натягиваются
при открытии и закрытии крышки панели управления.
− Закройте дверцу, установите на место панель управления и
декоративную панель..
H05V2V2-F
120
140
enoizisopsiderP
ilanoizpo edehcs
SCHEDA CALDAIA
SETA1
