11
Монтаж
Подсоединение дымохода
Поставляются котлы класса В (забор воздуха из помещения) и
класса С (забор наружного воздуха).Во избежание попадания
отработавших газов в систему воздуховодов тщательно
выполните монтаж уплотнителей тракта удаления продуктов
сгорания. Во избежание образования конденсата горизонтальные
участки трубопроводов должны быть проложены с уклоном
не менее 3 %. Установка по типу B допускается в помещениях с
надлежащей вентиляцией и подачей воздуха, в соответствии с
действующими нормами и правилами. В помещениях, в которых
возможно присутствие коррозионноактивных паров в воздухе
(например, прачечные, парикмахерские, гальваноучастки и т.д.)
следует использовать только установку типа C (с подачей воздуха
извне помещения). Это обеспечивает защиту котла от коррозии.
При монтаже коаксиальной (сдвоенной) системы дымоудаления/
подачи воздуха необходимо использовать только оригинальные
принадлежности.Дымоход не должен соприкасаться или
проходить в непосредственной близости от легковоспламеняемых
материалов, а также проходить через конструкции здания,
изготовленные с использованием легковоспламеняемых
материалов. Соединение должно быть выполнено так, чтобы
обеспечить защиту от попадания конденсата в котел.При
замене старого котла также следует заменить элементы системы
вентиляции и отвода продуктов сгорания.
Подключение дымохода/воздуховода
- коаксиальная система (по типу «труба в трубе»), предназначенная
для подачи воздуха и отвода продуктов сгорания;
- раздельная система для отвода продуктов сгорания и подачи
воздуха снаружи помещения;
- одноканальный дымоход для удаления продуктов сгорания,
подача воздуха осуществляется из помещения.В соединении котла
с дымоходом/воздуховодом разрешается использовать только
материалы и компоненты, стойкие к воздействию конденсата.
Сведения о длинах и ориентации соединительных элементов
см. в таблице «Типы и длины трубопроводов подачи воздуха и
отвода продуктов сгорания».Комплекты принадлежностей для
подключения дымохода/воздуховода в комплект поставки котла
не входят, подлежат заказу для конкретного типа соединения.
Все котлы рассчитаны на подачу воздуха и отвод продуктов
сгорания через коаксиальную систему диаметром 60/100 мм или
раздельную систему диаметрами 80/80.
В случае потерь давления в трубопроводах, при выборе размеров
дымохода/воздуховода следует учитывать дополнительное
аэродинамическое сопротивление (см. каталог принадлежностей
для дымоходов/воздуховодов).
Порядок расчета, эквивалентные длины и варианты установки
см. в каталоге принадлежностей для дымоходов/воздуховодов.
ВНИМАНИЕ
Убедитесь в том, что каналы отвода и вентиляции не
заблокированы.
Убедитесь, что трубопроводы отвода герметичны.
Котел допускает подключение к коаксиальной системе забора и
отвода топочных газов 60/100. Для использования двухпоточного
забора и отвода следует использовать один из двух воздушных
каналов.

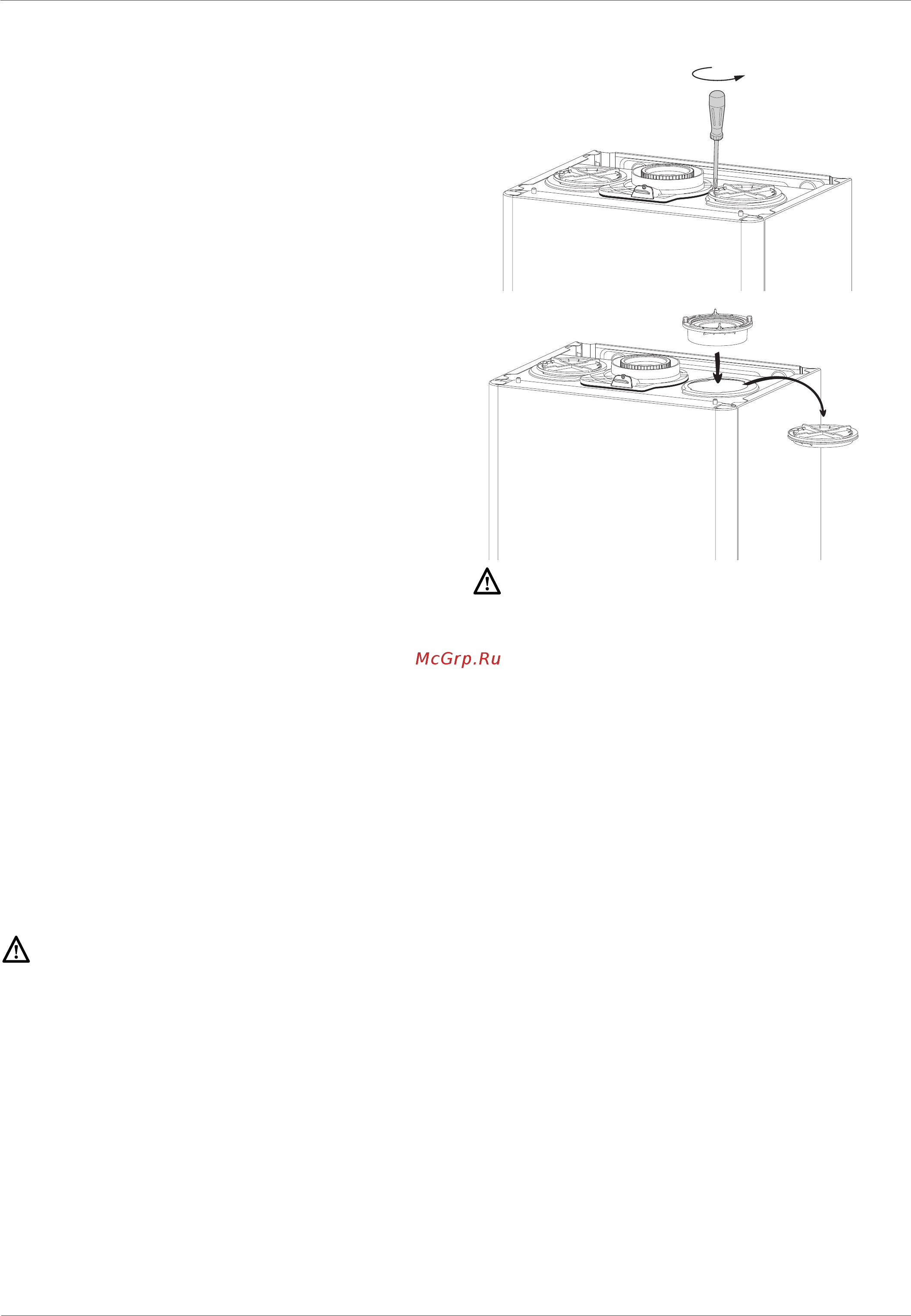

Удалите заглушку, отвернув винты и вставьте шланг забора
воздуха, закрепив его винтами из комплекта поставки.
Обязательно используйте комплект отвода газов для
котла с отводом конденсата
