Горизонтальный отвод дымовых газов (MD 100, MD 101, 7 736 995 083)

Logamax U032-24K – 6 720 800 127 (2011/09)

4 Горизонтальный отвод дымовых газов (MD 100, MD 101,

7 736 995 083)

4.1 Минимальные монтажные размеры

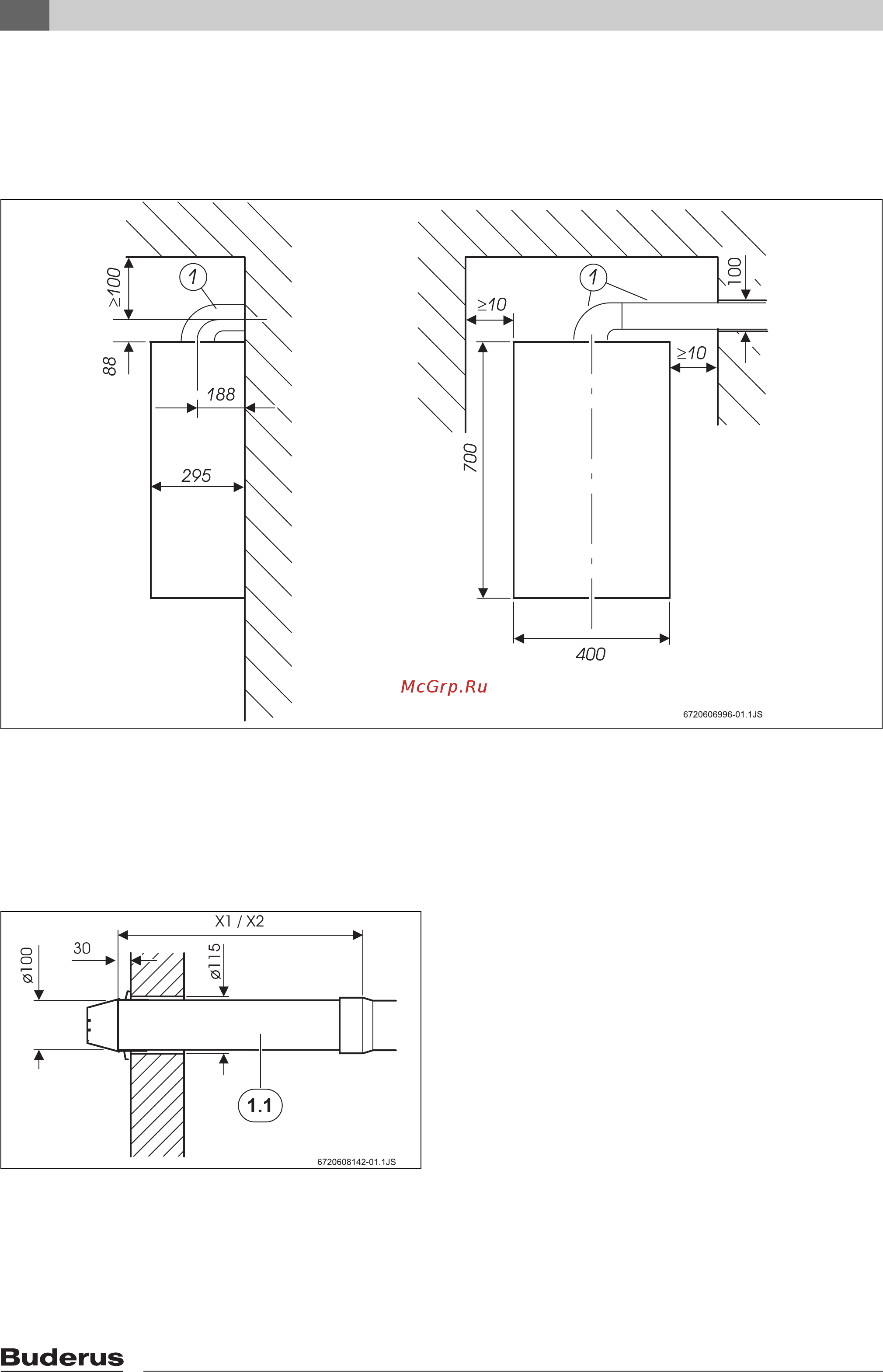

Рис 7

1: MD 100 или MD 101

4.2 Монтаж (MD 100 или MD 101)

B Сделать в стене отверстие диаметром 115 мм

(см. таблицу глава 3.3). См. инструкции,

прилагаемые к системе AZ...

Рис 8

1.1: X1 = MD 100 (телескопическая система 500 - 775

мм)

X2 = MD 101 (815 мм)
