Buderus Logamax U032-24K [16/24] Указания по монтажу труб через крышу

Вертикальный отвод дымовых газов (MD 108)

Logamax U032-24K – 6 720 800 127 (2011/09)

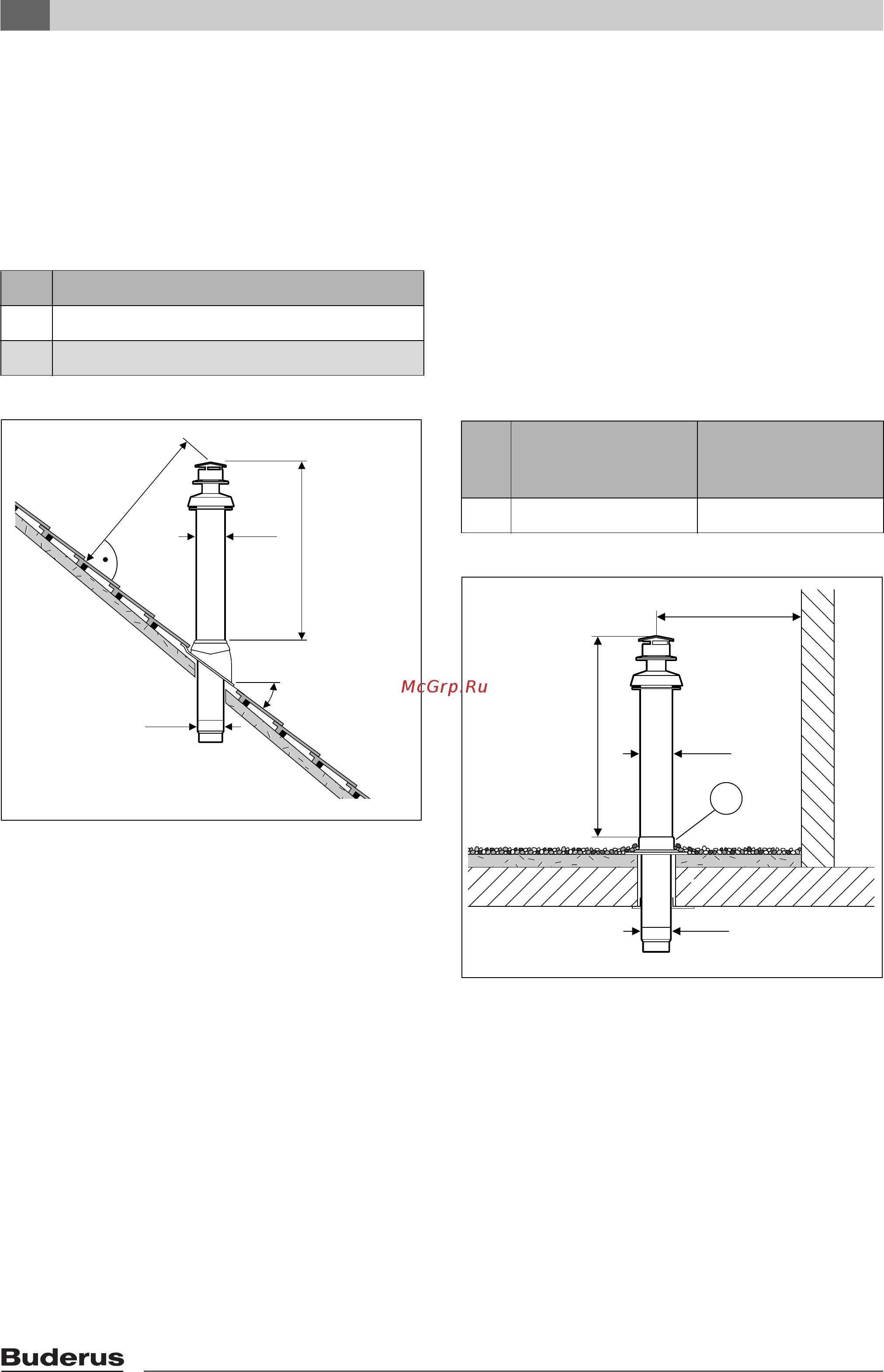

5.3 Указания по монтажу труб через крышу

Наклонная крыша

Монтаж MD 108 в случае наклонных крыш

осуществляется с использованием выводных

принадлежностей для наклонных крыш (AZB 923).

• Уклон крыш должен составлять 25° - 50°

Установочные размеры:

Рис 20

Горизонтальная крыша

Монтаж MD 108 в случае плоских крыш

осуществляется с использованием выводных

принадлежностей для горизонтальных крыш (AZB

923).

• Клеевую принадлежность (17) склеить с

полимерным покрытием кровли или залить в

перекрытие крыши. Использование

незафиксированной принадлежности не

допускается.

• Принадлежность AZB 923 нельзя использовать

для тёплых крыш.

Установочные размеры:

Рис 21

Z ≥ 400, для заснеженных регионов ≥ 500

α ≤ 50°, для заснеженных регионов ≤ 40°

Таб. 7

Ø134

Ø125

865

6 702 604 882-03.2O

Горючие

строительные

материалы

Негорючие

строительные

материалы

X ≥ 1500 ≥ 500

Таб. 8

Ø134

Ø125

865

6 702 604 882-02.2O
