Горизонтальный отвод дымовых газов (MD 100, MD 101, 7 736 995 083)

Logamax U032-24K – 6 720 800 127 (2011/09)

4.3 Установка дроссельной шайбы

Согласование различных принадлежностей

отвода дымовых газов осуществляется с помощью

дроссельных шайб, входящих в комплект поставки

отопительного котла.

Используя данные таблицы 4 определить,

требуется ли при данном монтаже (длина

выводной трубы L, число изгибов коаксиальной

трубы) взаимное согласование принадлежностей

для отвода дымовых газов. Если это необходимо,

то следует поступать следующим образом:

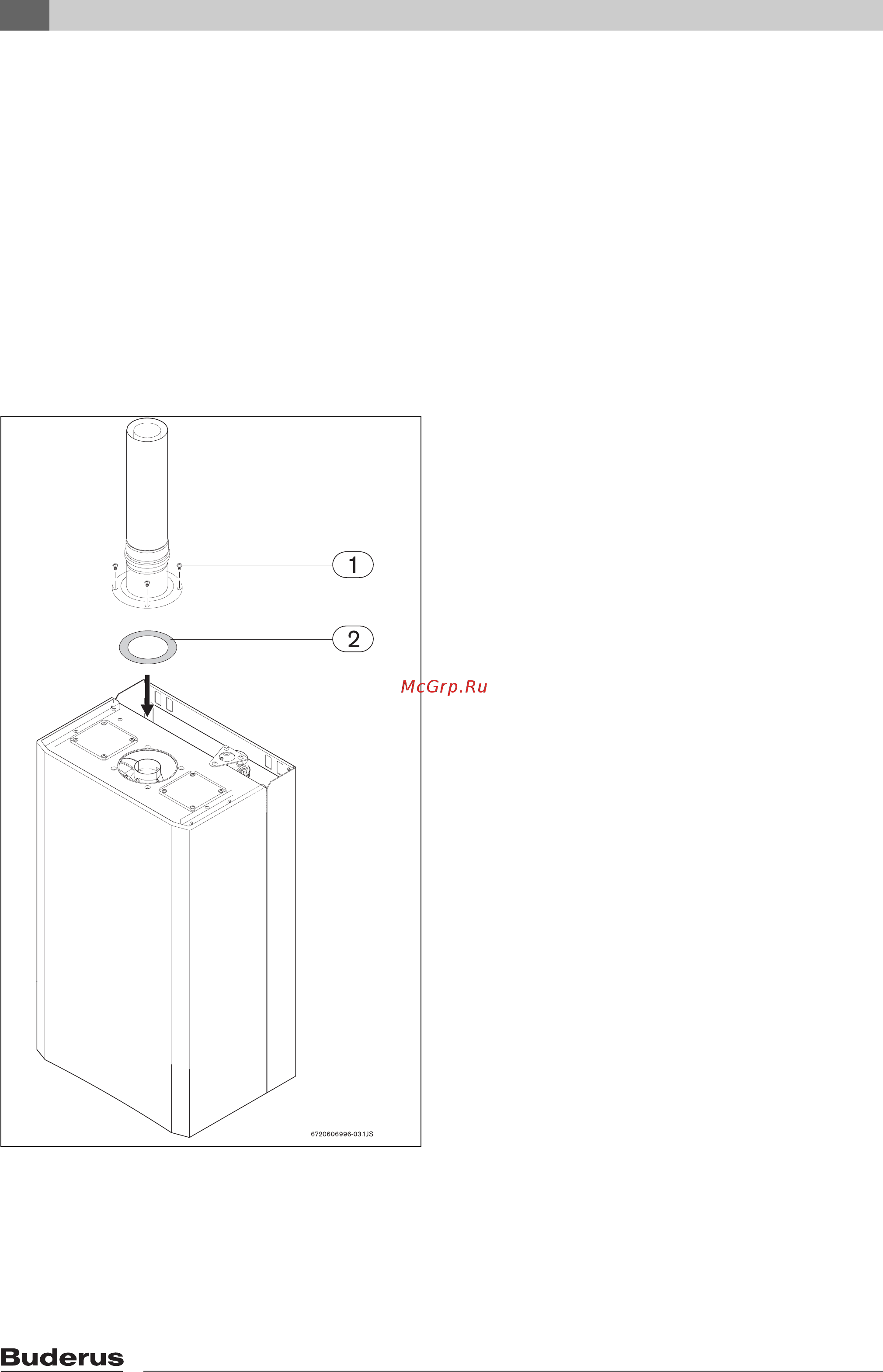

B Установить дроссельную шайбу (2)

соответствующего диаметра на патрубок котла

со стороны, где производится втягивание

воздуха для горения.

Рис 12
