Buderus Logamax U032-24K [11/24] Монтаж 7 736 995 083

Горизонтальный отвод дымовых газов (MD 100, MD 101, 7 736 995 083)

Logamax U032-24K – 6 720 800 127 (2011/09)

B Установить принадлежности для отвода

дымовых газов.

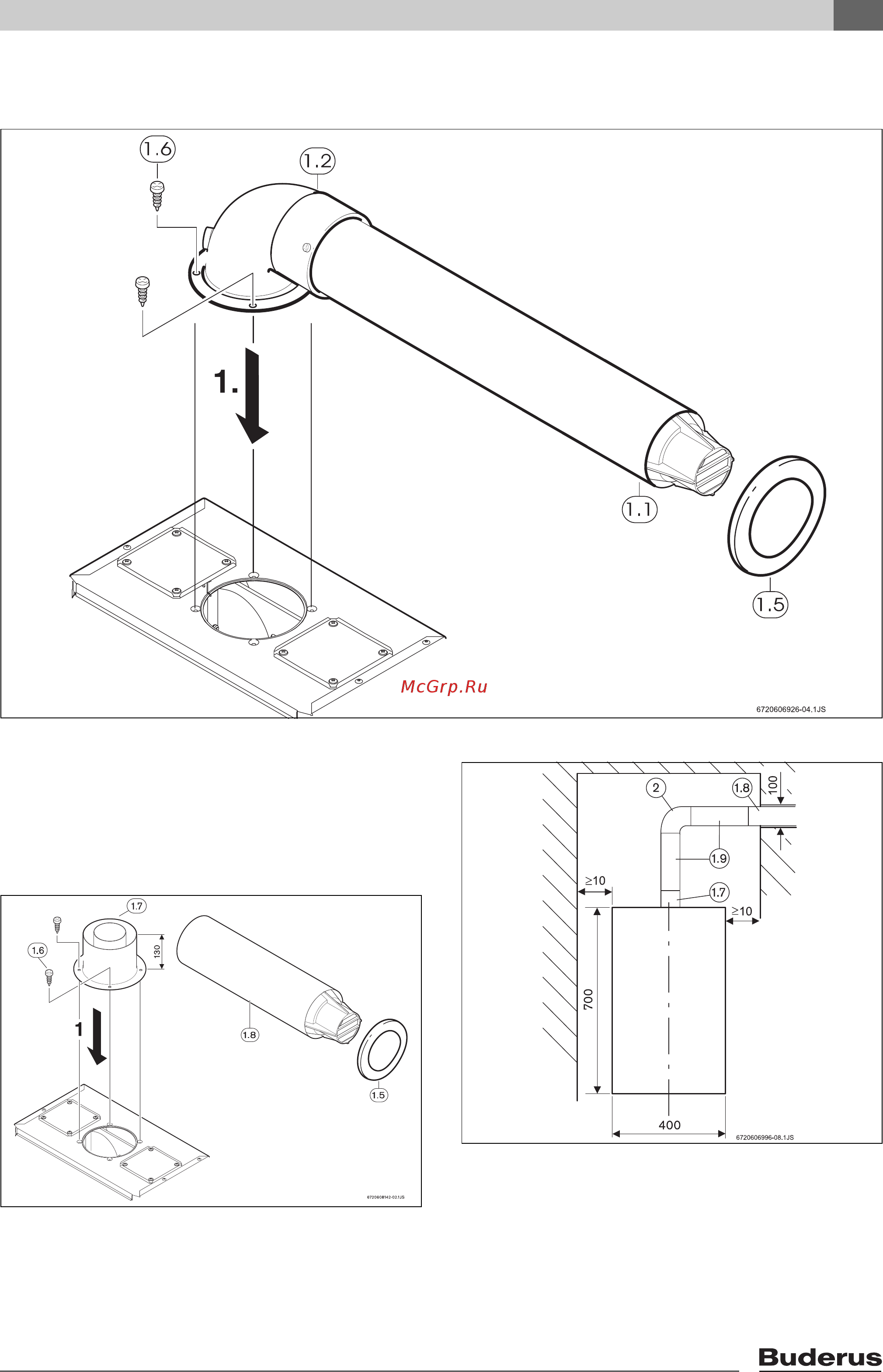

Рис 9

1.1: MD 100 или MD 101

1.2: Колено коаксиальной трубы (дымовые газы/воздух

для горения), 90°

1.5: Подвесная шина для крепления на стене

1.6: Крепёжные винты

4.2.1 Монтаж (7 736 995 083)

Рис 10

Рис 11

1.5: Подвесная шина для крепления на стене

1.6: Крепёжные винты

1.7: Переходник Ø 60/100

1.8: Выводная труба для дымовых газов

1.9: Выводная труба для дымовых газов 7 736 995 059,

7 736 995 063

2: 7 736 995 079
