5
Вертикальный отвод дымовых газов (MD 108)
Logamax U032-24K – 6 720 800 127 (2011/09)
13
5 Вертикальный отвод дымовых газов (MD 108)

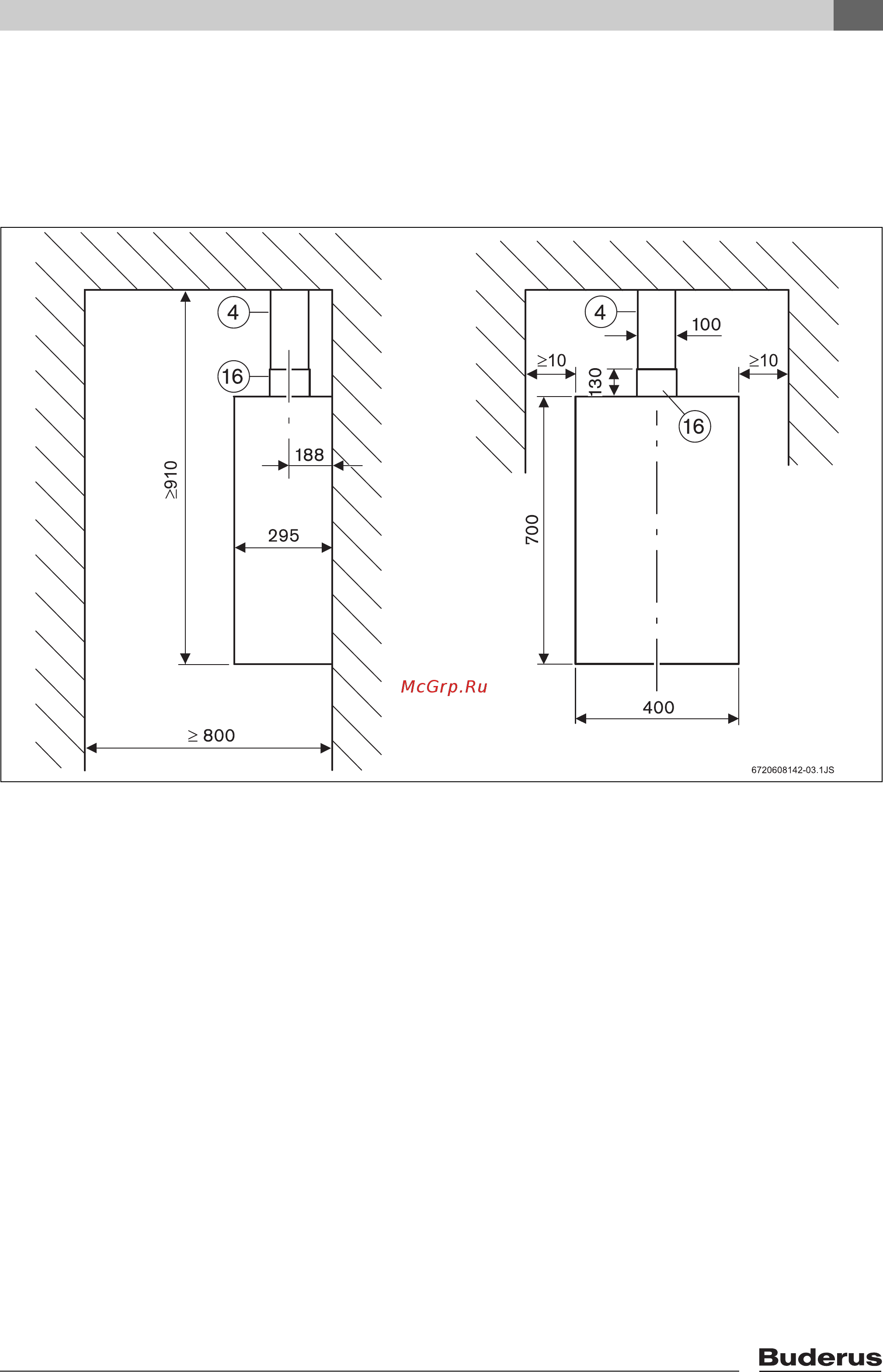

5.1 Минимальные монтажные
размеры
Горизонтальная крыша (использование комплекта AZB 923)
Рис 13
4: MD 108
16: Переходник Ø 60/100
