3
Монтаж и настройка
Logamax U032-24K – 6 720 800 127 (2011/09)
9
3.4 Проверка рабочего давления
Для достижения более высокого коэффициента
полезного действия и максимальной полноты
сгорания устанавливается дроссельная шайба.
Выбор дроссельной шайбы осуществляется при
помощи измерения перепада давления в
нормальном режиме эксплуатации котла. Для
этого подходящим измерительным прибором и с
помощью Т-образной принадлежности измеряется
давление на дифференциальном реле (рис. 5).

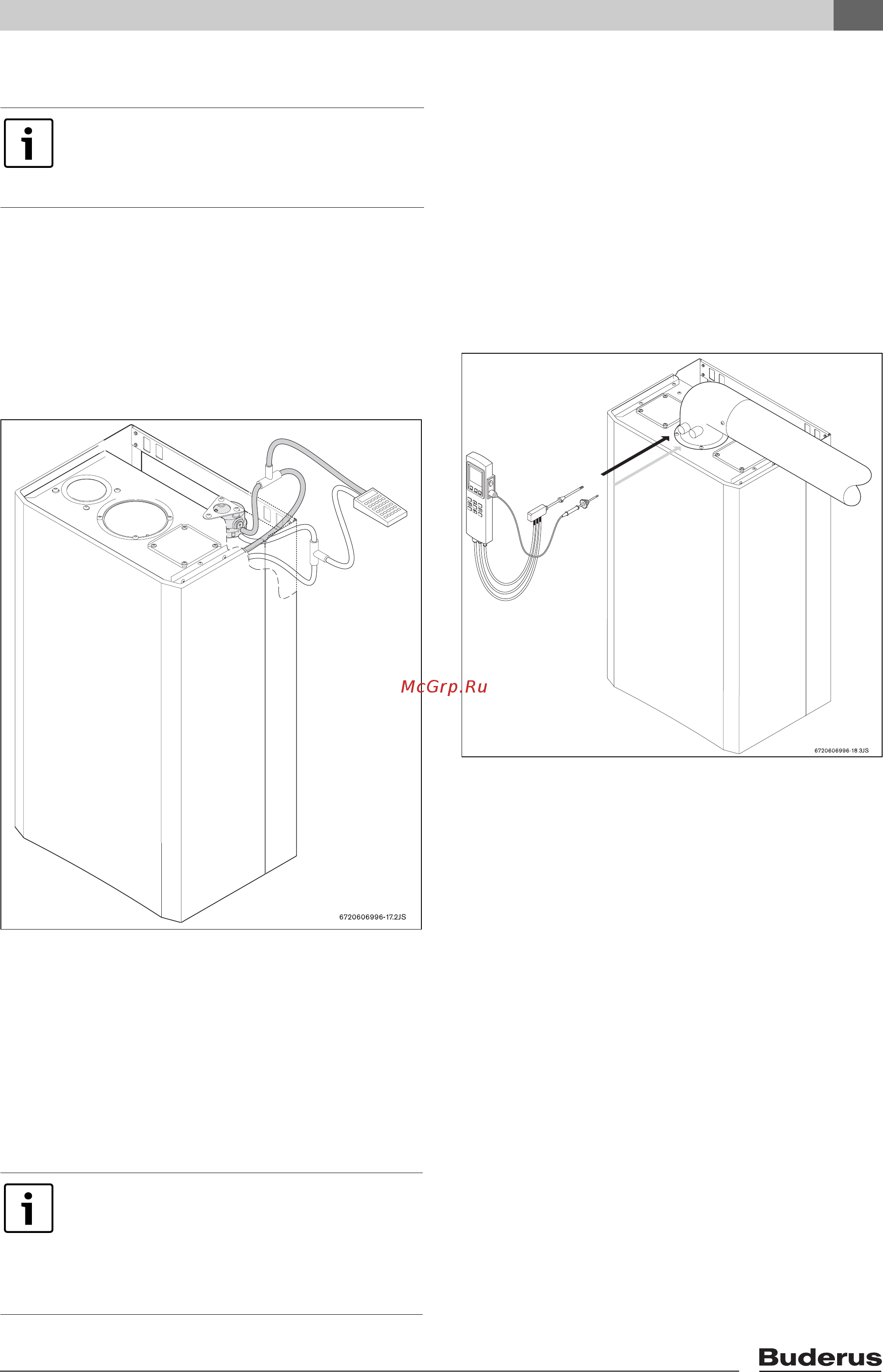

Рис 5
B Снять чёрный шланг с дифференциального реле
давления и вновь присоединить его с помощью
Т-образной принадлежности.
B Снять прозрачный шланг с дифференциального
реле давления и вновь присоединить его с
помощью Т-образной принадлежности.
B Измерить перепад давления на
дифференциальном реле. Полученное значение
должно быть ≥ 1 мбар.
B После замены дроссельной шайбы измерение
следует повторить. Повторяйте данную
операцию, пока перепад давления не будет ≥ 1
мбар.
B После успешного проведения измерений снять
Т-образную принадлежность и присоединить
шланги к дифференциальному реле давления:
чёрный шланг сверху, прозрачный шланг - снизу.
3.5 Оценка соответствия
дроссельной шайбы с помощью
замера CO
2
Рис 6
B Вывинтить заглушки из точек замера котла.
B Определить значение CO
2
аппаратурой для
измерения CO/CO
2
.
B Если значение CO
2
≤ 7,5%, то дроссельная
шайба выбрана верно.
B Если значение CO
2
выше, то следует выбрать
дроссельную шайбу меньшего диаметра.
B После замены дроссельной шайбы замер уровня
CO
2
следует повторить. Повторяйте данную
процедуру до достижения необходимых
значений.
B После успешного проведения изменений снова
завинтить заглушки на точках замера.
Если дроссельная шайба подобрана по
приведенной выше таблице, то
проверять рабочее давление
необязательно.
Если перепад давления недостаточен,
то следует установить дроссельную
шайбу большего диаметра. Если
перепад давления слишком высок, то
следует использовать дроссельную
шайбу меньшего диаметра.
