6
Раздельная система отвода дымовых газов (7 736 995 095)
Logamax U032-24K – 6 720 800 127 (2011/09)
22

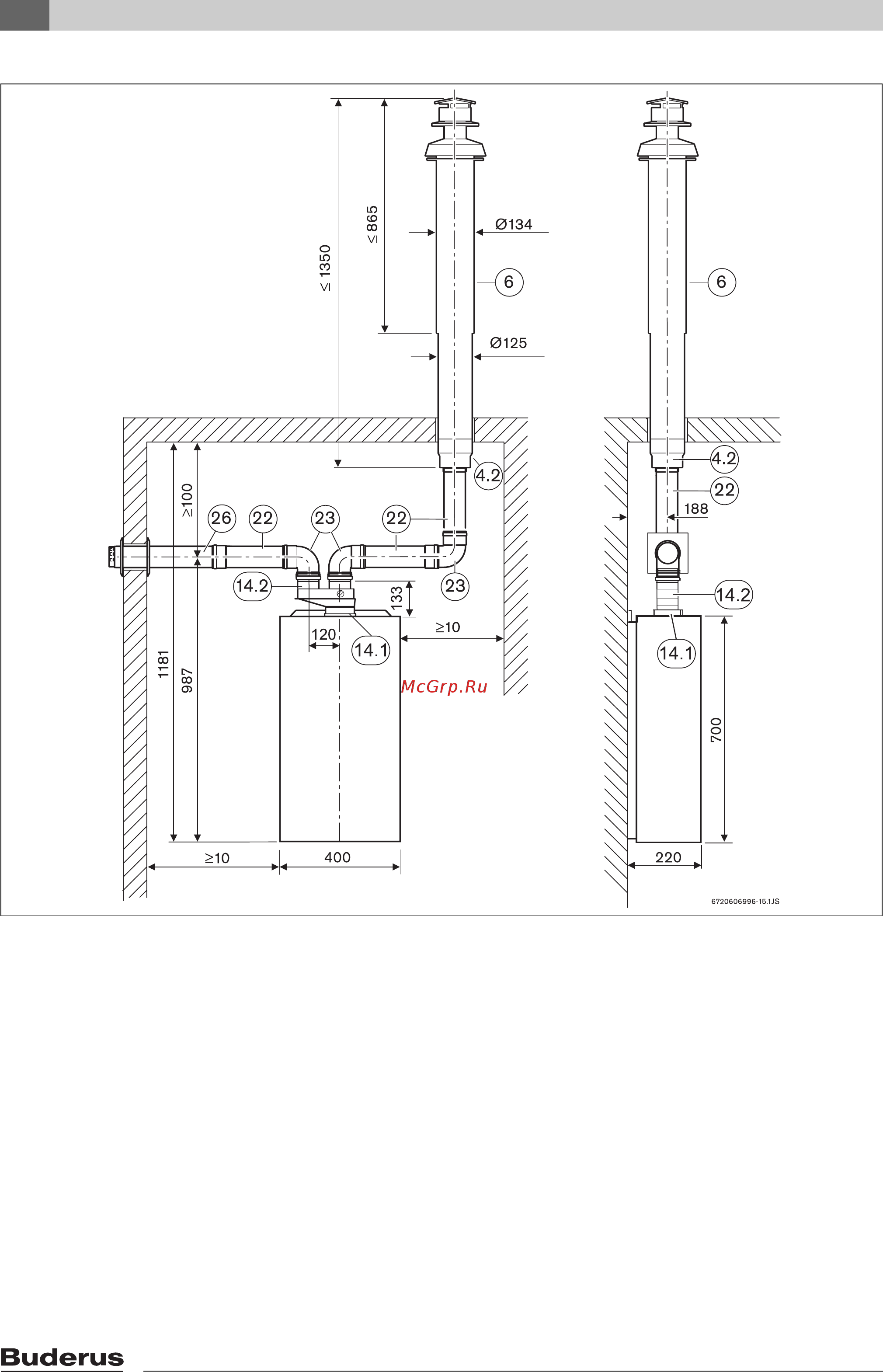

Рис 27
4.2: Переходная муфта Ø 80 мм
6: MD 118
14 (14.1/14.2): 7 736 995 095
22: 7 736 995 100, 7 736 995 101, 7 736 995 102
23: 7 736 995 107
26: 7 736 995 105
Содержание
- Содержание 2
- Пояснения символов и указания по технике безопасности 3
- Пояснения условных обозначений 3
- Указания по технике безопасности 3
- Введение 4
- Комбинации принадлежностей для отвода дымовых газов 4
- Применение 4
- Монтаж и настройка 6
- Пояснения символов на монтажных схемах 6
- Указания по монтажу 6
- Выбор дроссельной шайбы 7
- Оценка соответствия дроссельной шайбы с помощью замера c 9
- Проверка рабочего давления 9
- Горизонтальный отвод дымовых газов md 100 md 101 7 736 995 083 10
- Минимальные монтажные размеры 10
- Монтаж md 100 или md 101 10
- B установить принадлежности для отвода дымовых газов 11
- Горизонтальный отвод дымовых газов md 100 md 101 7 736 995 083 11
- Монтаж 7 736 995 083 11
- Рис 10 11
- Рис 11 11
- Рис 9 11
- Установка дроссельной шайбы 12
- Вертикальный отвод дымовых газов md 108 13
- Горизонтальная крыша использование комплекта azb 923 13
- Минимальные монтажные размеры 13
- Рис 13 13
- Монтаж 14
- Указания по монтажу труб через крышу 16
- Вид отвода дымовых газов 17
- Воздух для горения подача воздуха из помещения установки отвод дымовых газов вертикальный 17
- Минимальные установочные размеры 17
- Раздельная система отвода дымовых газов 7 736 995 095 17
- Рис 22 17
- Раздельная система отвода дымовых газов 7 736 995 095 18
- Рис 23 18
- Вид отвода дымовых газов 19
- Воздух для горения подача воздуха из помещения установки отвод дымовых газов горизонтальный 19
- Раздельная система отвода дымовых газов 7 736 995 095 19
- Рис 24 19
- Вид отвода дымовых газов 20
- Воздух для горения подача воздуха извне отвод дымовых газов горизонтальный 20
- Раздельная система отвода дымовых газов 7 736 995 095 20
- Рис 25 20
- Вид отвода дымовых газов 21
- Воздух для горения горизонтальная подача воздуха извне отвод дымовых газов вертикальный 21
- Максимально допустимая длина горизонтальной части трубы для отвода дымовых газов 2 м трубы отвода дымовых газов длиной более 10 м должны быть изолированы 21
- Раздельная система отвода дымовых газов 7 736 995 095 21
- Рис 26 21
- Раздельная система отвода дымовых газов 7 736 995 095 22
- Рис 27 22
