6
Раздельная система отвода дымовых газов (7 736 995 095)
Logamax U032-24K – 6 720 800 127 (2011/09)
23
Вид отвода дымовых газов: C
32
Воздух для горения: вертикальная подача воздуха извне
Отвод дымовых газов: вертикальный

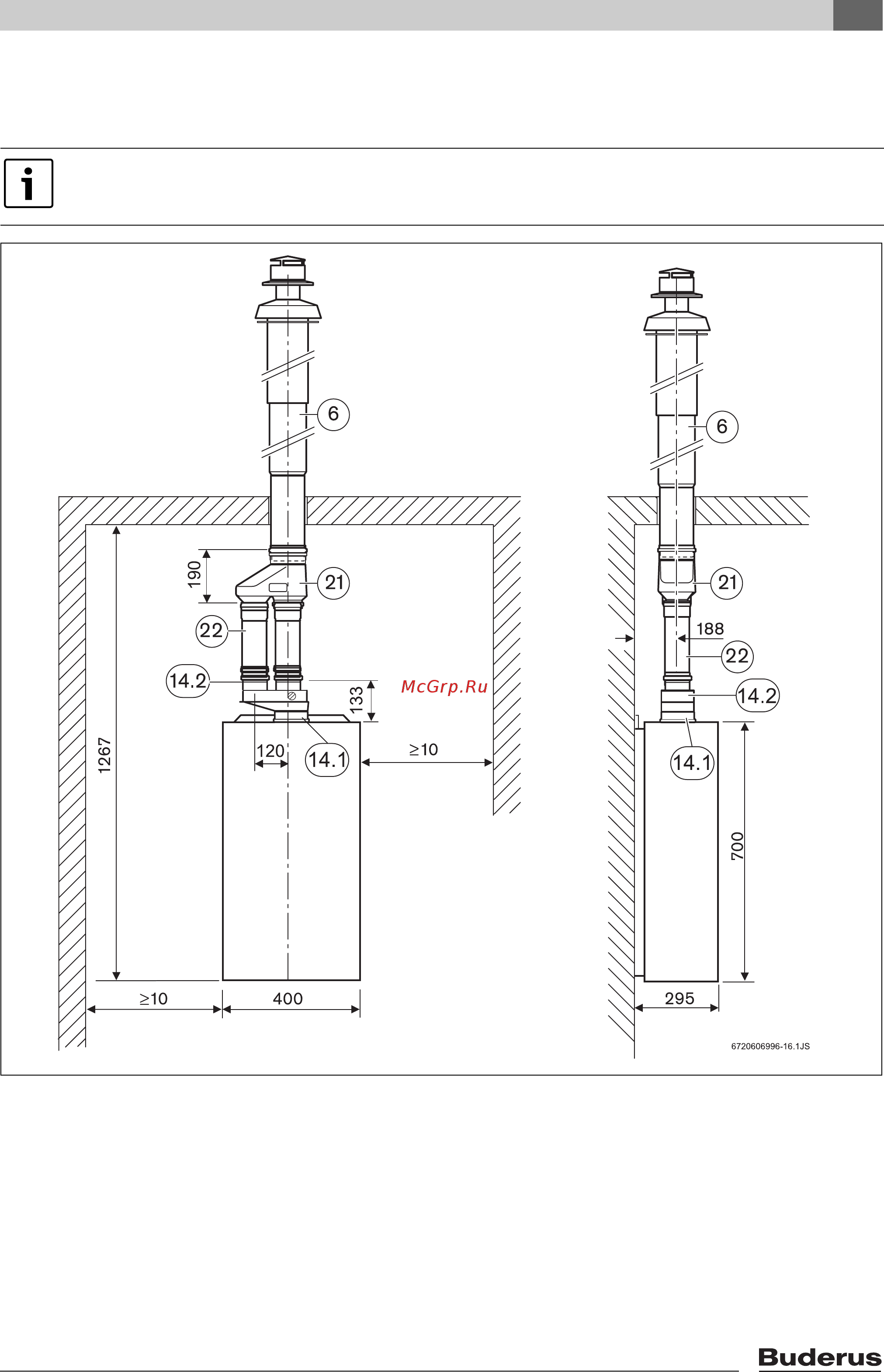

Рис 28
6: MD 118
14 (14.1/14.2): 7 736 995 095
21: 7 736 995 098
22: 7 736 995 100, 7 736 995 101, 7 736 995 102
Максимально допустимая длина горизонтальной части трубы для отвода дымовых газов - 2 м.
Трубы отвода дымовых газов длиной более 10 м должны быть изолированы.
