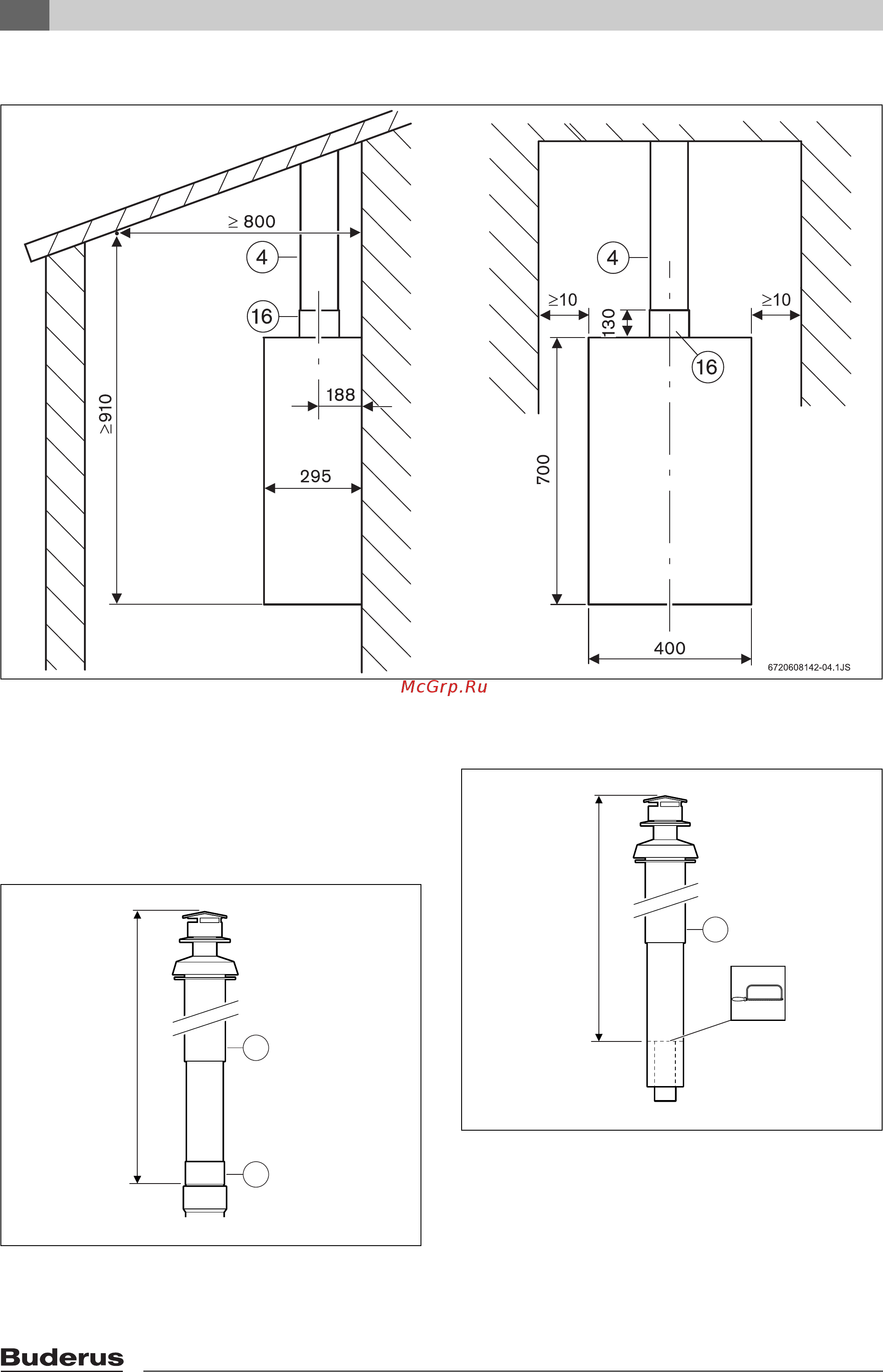

Вертикальный отвод дымовых газов (MD 108)
Logamax U032-24K – 6 720 800 127 (2011/09)
14
Наклонная крыша (использование комплекта AZB 923)
Рис 14
4: MD 108
16: Переходник Ø 60/100
5.2 Монтаж
B В соответствии с предписаниями монтажной
инструкции установить монтажную панель.
B Определить длину L
A
выводной трубы (4).
Рис 15
B Снять соединитель (4.1).
B Подающую трубу воздуха для горения (4)
обрезать под прямым углом на длину L
V
= L
A
- 47.
Рис 16
L
A
6 720 604 882-24.3O
4
4.1
L
V
= L
A
-47
6 720 604 882-37.1O
4
