Buderus Logamax U032-24K [17/24] Воздух для горения подача воздуха из помещения установки отвод дымовых газов вертикальный
![Buderus Logamax U032-24K [17/24] Воздух для горения подача воздуха из помещения установки отвод дымовых газов вертикальный](/views2/1422192/page17/bg11.png)
6
Раздельная система отвода дымовых газов (7 736 995 095)
Logamax U032-24K – 6 720 800 127 (2011/09)
17
6 Раздельная система отвода дымовых газов (7 736 995 095)

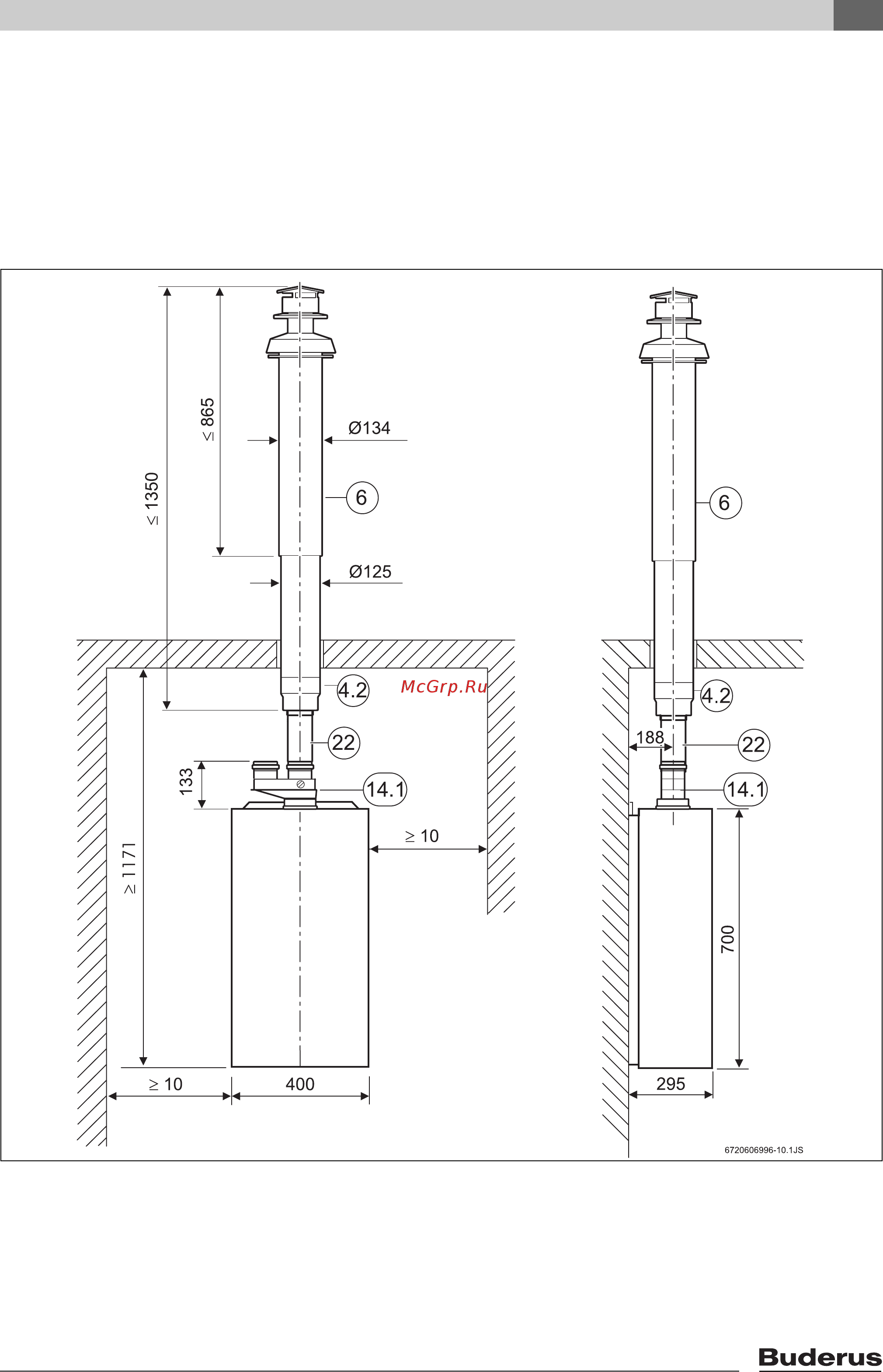

6.1 Минимальные установочные
размеры
Вид отвода дымовых газов: B
22
Воздух для горения: подача воздуха из помещения установки
Отвод дымовых газов: вертикальный
Рис 22
4.2: Переходная муфта Ø 80 мм
6: MD 118
14 (14.1): 7 736 995 095
22: 7 736 995 100, 7 736 995 101, 7 736 995 102
