Пуск в эксплуатацию
Loganova EN365 / EN400 – 6 720 803 950 (2012/01)
12

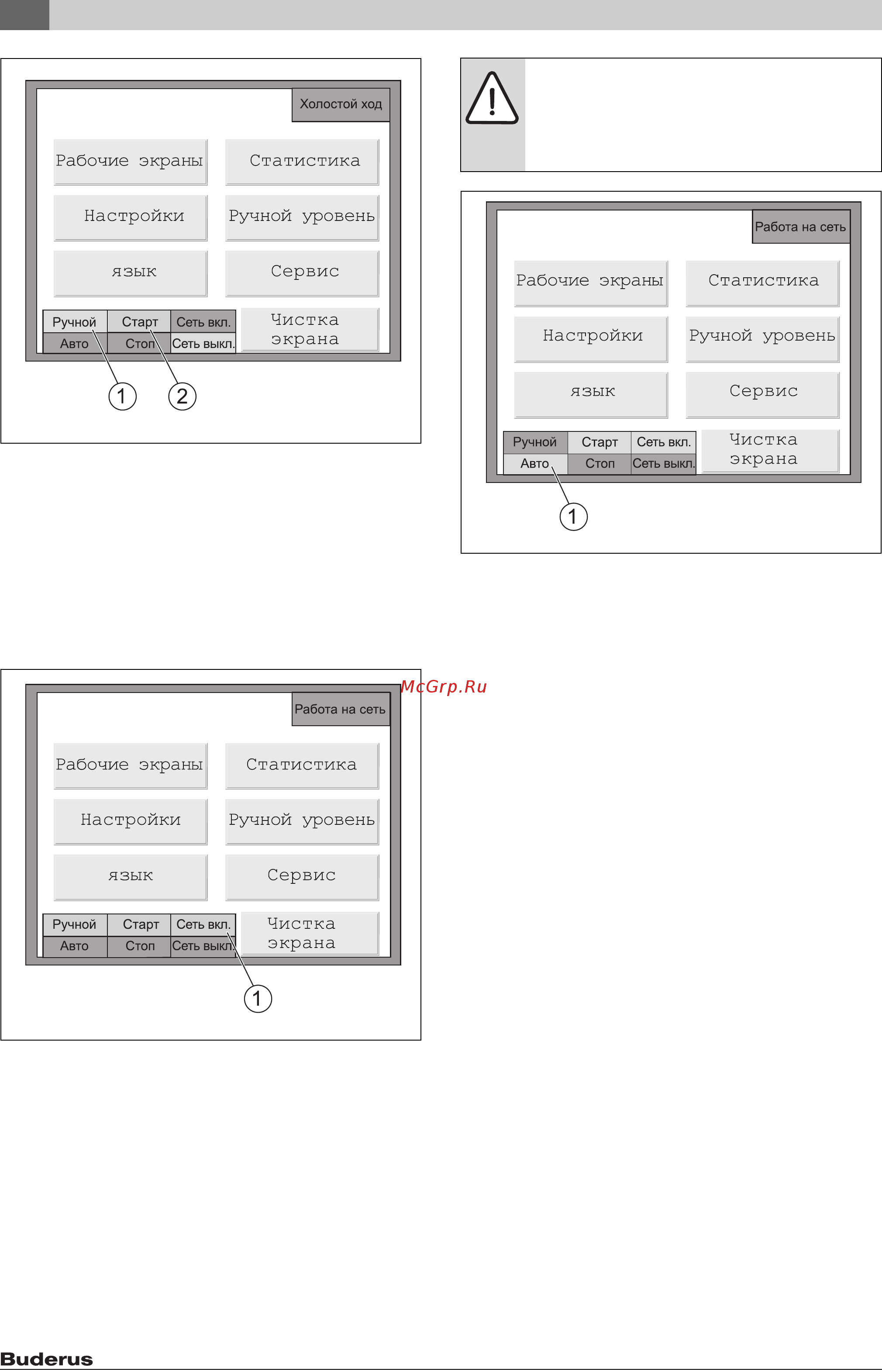

Рис. 7 Включение установки
[1] Поле управления «Ручной»
[2] Поле управления «Старт»
3.2.2 Включение силового реле генератора
Условие:
блок-ТЭС работает в ручном режиме. Индикация
состояния показывает «Холостой ход».
B
Нажмите на поле управления "Сеть вкл".
Система управления синхронизирует частоту, положение фаз
и напряжение между электросетью и генератором. Индикация
состояния показывает «Синхронизация сети».
Рис. 8 Включение силового реле генератора
[1] Поле управления «Сеть вкл»
После успешной синхронизации (длится около 1 минуты)
включается силовое реле генератора. Индикация состояния
показывает «Работа на сеть».
3.2.3 Переключение на автоматический режим
Стандартный режим работы установки - автоматический. В
ручном режиме подавляются все внешние команды и заданные
мощностные параметры.
B
Проверьте, имеется ли команда старта от вышестоящей
системы управления.
B
Нажмите на поле управления «Авто».
Режим работы меняется без перерыва на автоматический.
Рис. 9 Настройка автоматического режима
[1] Поле управления «Авто».
6 720 803 950-03.1. TL
6 720 803 950-02.2. TL
УВЕДОМЛЕНИЕ:
возможно повреждение
оборудования из-за неправильных настроек!
B
Если внешняя команда старта отсутствует, то
после нажатия на поле управления «Авто» блок-
ТЭС выключается.
6 720 803 950-64.1TL
