5.4.2 Регулирование мощности
На этом экране можно задать максимальную электрическую
мощность блок-ТЭС.

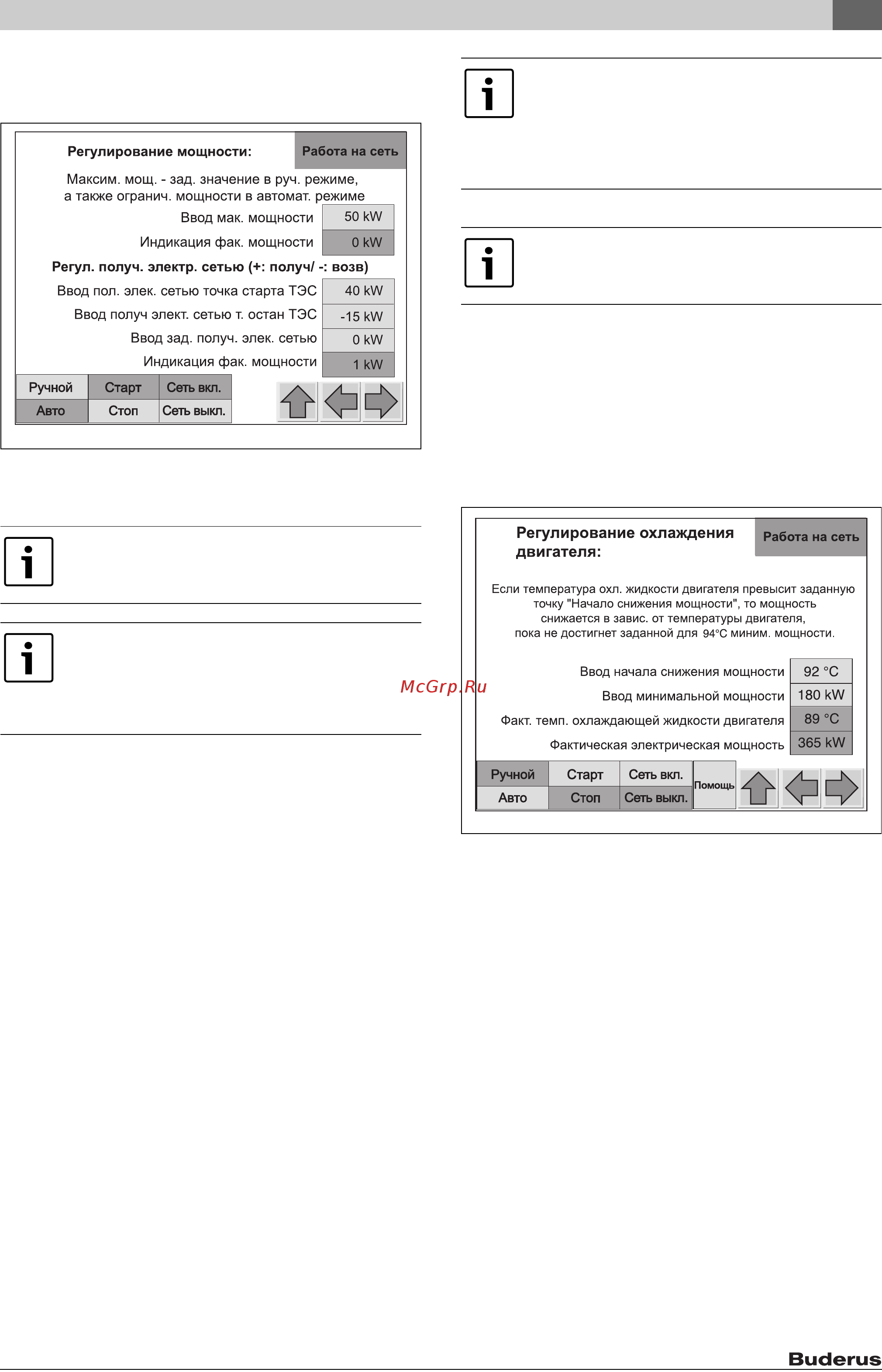

Рис. 26 Экран настройки "Регулирование мощности" (например, с
регулированием потребления электроэнергии из сети)
Регулирование потребления из сети
В автоматическом режиме блок-ТЭС регулируется так, чтобы
получение электроэнергии из сети соответствовало заданному
значению. Блок-ТЭС запрашивается, как только получение
электроэнергии из сети превысит значение, заданное как "точка
старта". Если получение электроэнергии из сети опускается
ниже значения, заданного как "точка остановки", то блок-ТЭС
отключается.
Положительные значения означают потребление
электроэнергии из сети
–
отрицательные значения означают
возврат электроэнергии в сеть.
Установлены следующие ограничения для точек старта и
остановки, а также для "потребления из сети":
Пример:
Минимальная точка старта =
заданная точка остановки + минимальная мощность + 10 кВт
Максимальная точка старта: 9999 кВт
Минимальная точка остановки: - 9999 кВт
Максимальная точка остановки =
заданная точка старта - минимальная мощность - 10 кВт
Минимальное потребление из сети: заданная точка остановки +
10 кВт
Максимальное потребление из сети: заданная точка остановки -
10 кВт
Значение "минимальной мощности" (основа для расчёта
предельных значений) равно 50 % максимальной мощности
блок-ТЭС.
5.4.3 Регулирование системы охлаждения двигателя
Регулирование системы охлаждения двигателя управляет
отдачей тепла во внешнюю отопительную систему в
зависимости от температуры охлаждающей жидкости.
При кратковременном повышении температуры обратной
линии внешней отопительной системы блок-ТЭС может через
регулирование системы охлаждения снизить отдаваемую
тепловую мощность.
Этот метод позволяет снизить частые отключения из-за
максимальной температуры двигателя.
Рис. 27 Экран настройки "Регулирование системы охлаждения
двигателя"
Ввод начала снижения мощности
При превышении заданной здесь темпертауры охлаждающей
жидкости двигателя система управления блок-ТЭС начинает
снижение электрической мощности, пока не будет достигнута
минимальная мощность при температуре 94
°C
.
При дальнейшем росте температуры охлаждающей жидкости до
96 °C блок-ТЭС выключается (нормальное выключение).
Снижение мощности происходит по линейной зависимости.
Только для блок-ТЭС с регулированием
потребления электроэнергии из сети.
Изменение значений регулирования потребления
из сети может привести к сбоям в работе блок-
ТЭС. Настройки разрешается изменять только
специалистам или обученным лицам с точными
знаниями местных условий.
6 720 803 950-12.1TL
Если разница между точкой старта и заданным
потребле нием из се ти меньше 5 0 % максимальной
мощности блок-ТЭС, то регулирование
потребления электроэнергии из сети не достигнет
её заданного значения. У блок-ТЭС мощностью
50 кВт разница составляет 25 кВт.
Регулирование системы охлаждения двигателя
активно только в автоматическом режиме.
6 720 803 950-45.1TL
