2
Информация об оборудовании
Loganova EN365 / EN400 – 6 720 803 950 (2012/01)
8
2.7 Конструкция и принцип действия
Основными узлами блок-ТЭС являются газовый двигатель,
генератор и теплообменники. Привод генератора
осуществляется напрямую от газового двигателя. Генератор
вырабатывает электрический ток, который подаётся в главный
распределительный пункт низковольтной системы
электроснабжения потребителя.
Избыточная электроэнергия может подаваться в сеть
энергоснабжающего предприятия. Газовый двигатель
вырабатывает тепло, которое в так называемом "внутреннем
охлаждающем контуре" последовательно отбирается из
охлаждающей жидкости и отработанных газов. Тепло через
теплообменники передаётся из "внутреннего охлаждающего
контура" в отопительную систему.
Эта система преобразования и использования энергии
называется теплоэлектроцентралью (ТЭЦ).

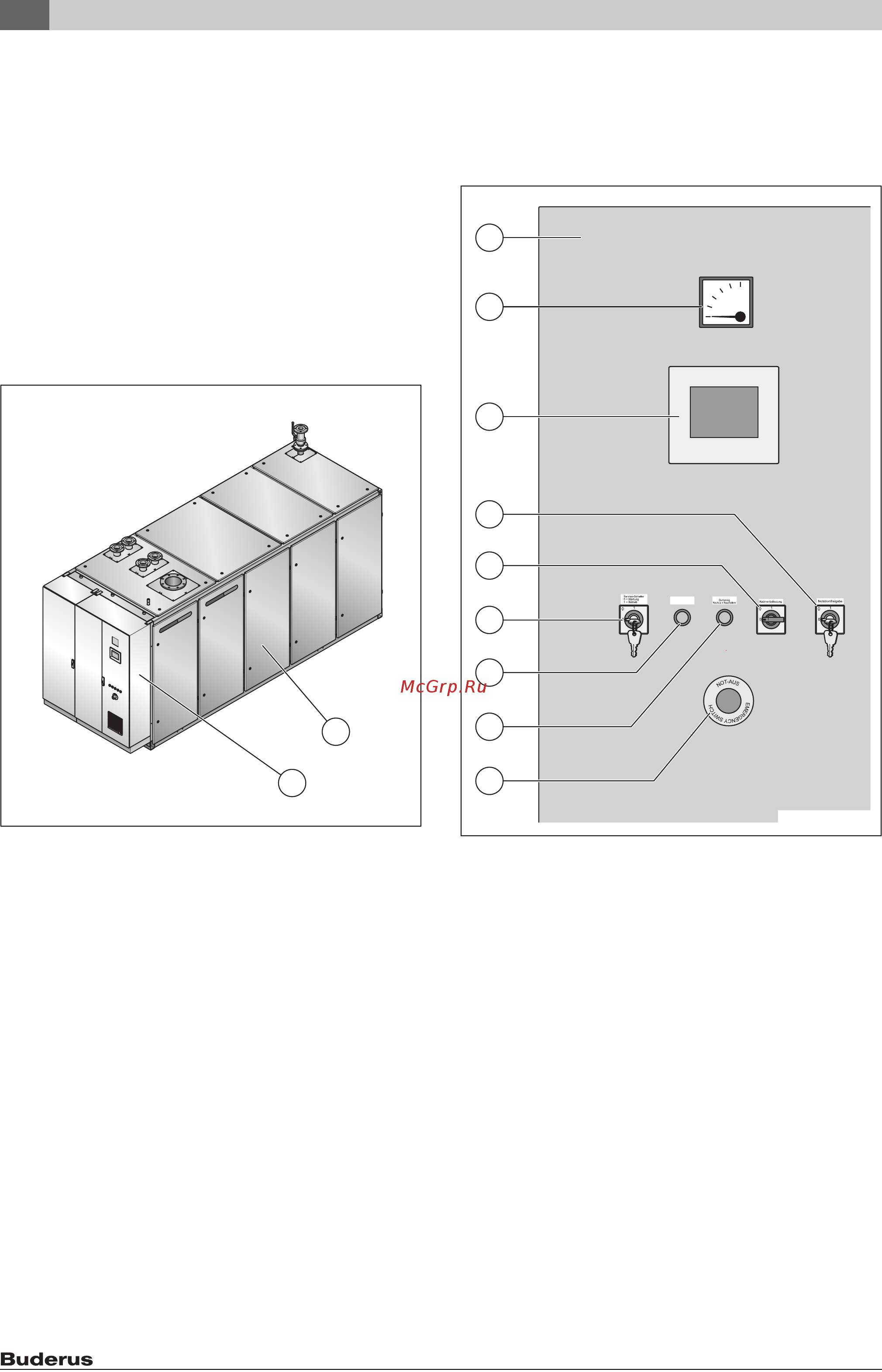

Рис. 1 Блок-ТЭС
[1] Звукоизоляционная кабина
[2] Электрошкаф
2.7.1 Звукоизоляционная кабина
Звукоизоляционная кабина предназначена для снижения
уровня шума, а также служит защитой от прикосновения. Она
охватывает всю блок-ТЭС, за исключением электрошкафа.
Электрошкаф пристроен с торцевой стороны.
2.7.2 Электрошкаф
В электрошкафу находятся все элементы управления для
оператора.
В электрошкафу находится система управления блок-ТЭС,
силовая электрика с предохранителями, силовые выключатели,
разъединители и приборы синхронизации.
Рис. 2 Элементы управления на электрошкафу
[1] Электрошкаф
[2] Нулевой вольтметр напряжение генератора
[3] Сенсорный экран
[4] Выключатель с ключом включения аварийного питания
(опция)
[5] Выключатель освещения кабины
[6] Сервисный выключатель
[7] Квитирование цепи безопасности
[8] Квитирование аварийного выключения и тревоги по дыму
(Quittierung NOT-AUS + Rauchalarm)
[9] Кнопка аварийного выключения (NOT-AUS)
6 720 643 000-07.2ITL
1
2
6 720 649 022-61.1ITL
Quittierung
Sicherheitskette
1
2
3
6
5
7
8
9
4
