5
Меню
Loganova EN365 / EN400 – 6 720 803 950 (2012/01)
20
5.3.5 Температуры блок-ТЭС
На этой диаграмме показаны различными цветами температуры
в градусах Celsius, частота вращения насоса отопительного
контура и мощность блок-ТЭС в процентах.
Запись параметров начинается с включения системы
управления блок-ТЭС.
Этот архив не записывает данные, поэтому при отключении
напряжения управления (аварийным выключателем или
защитным автоматом) эти значения не сохраняются.

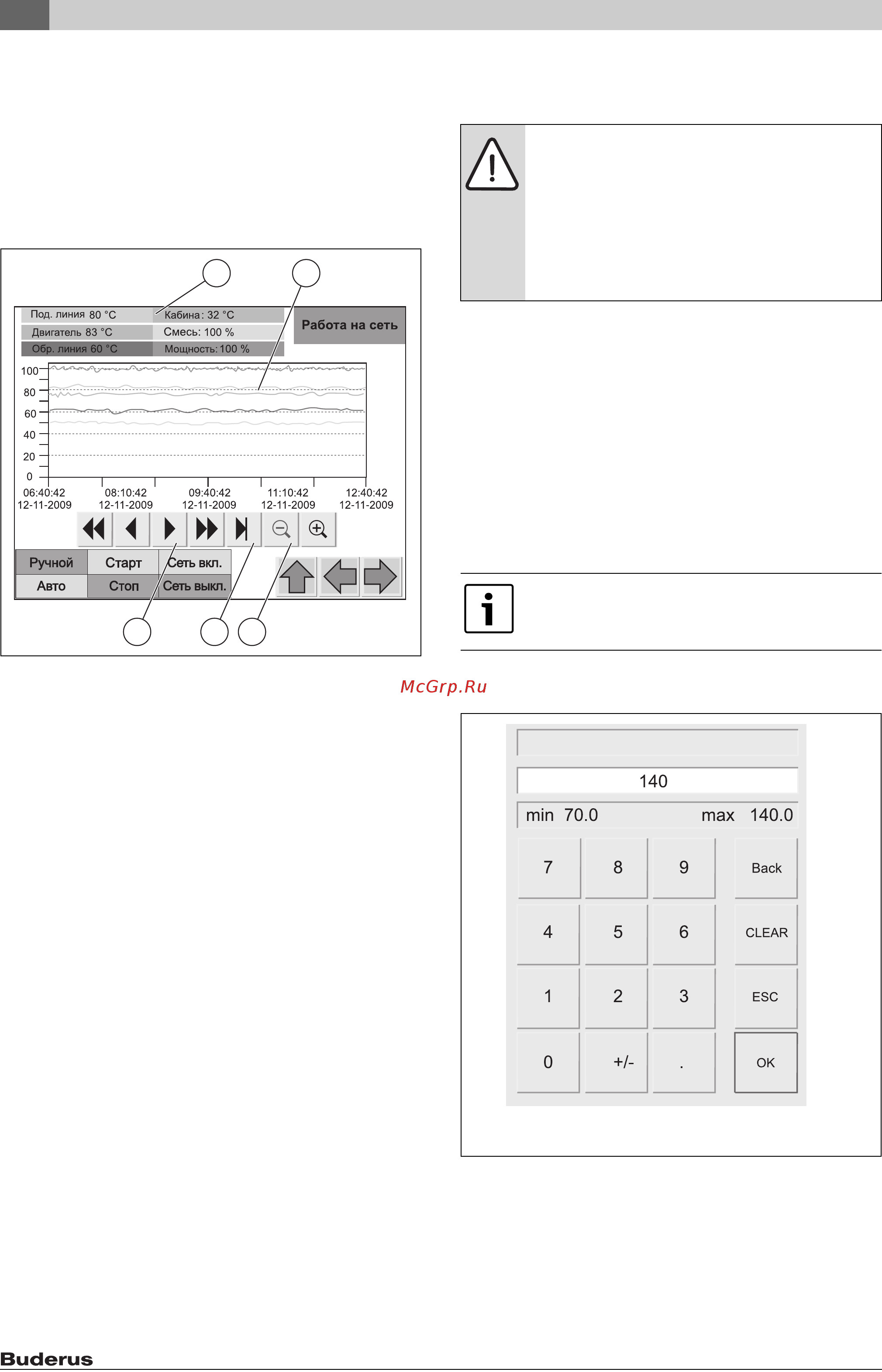

Рис. 24 Диаграмма "Температуры блок-ТЭС"
[1] Текущие рабочие параметры
[2] Графики температуры двигателя, подающей линии,
обратной линии, в кабине
[3] Просмотр диаграммы вперёд - назад
[4] Переход к текущему состоянию
[5] Функция масштабирования
С периодичностью в минуту происходит запись данных на карту
памяти SD. Изображение диаграммы только временное.
5.4 Подменю "Экраны настройки"
В подменю «Экраны настройки» можно изменять заданные
параметры блок-ТЭС.
5.4.1 Вызов экранов настройки и ввод значений
B
Нажмите экранную кнопку «Настройки».
Появляется первый экран настройки (например,
«Регулирование мощности»).
Изменение заданных значений
B
Нажмите на розовое поле изменяемого значения.
Появляется шаблон ввода.
B
Введите заданное значение. Оно должно находиться в
пределах показанных границ.
B
Нажмите кнопку «OK».
Заданное значение передаётся в систему управления.
Происходит выход из шаблона ввода.
Нажатием экранной кнопки ESC можно закрыть шаблон ввода
для выхода без изменения заданного значения.
Рис. 25 Шаблон ввода (здесь «Мощность»)
1 2
3 4 5
6 720 803 950-31.2T
L
УВЕДОМЛЕНИЕ:
возможно повреждение
оборудования из-за неправильных настроек!
Неправильно заданные параметры могут
привести к повреждению блок-ТЭС.
B
Изменять параметры в системе управления
блок-ТЭС разрешается только обученному
персоналу и специалистам авторизованного
сервисного предприятия.
Если заданное значение находится вне
допустимых границ, то его нельзя сохранить.
Сообщение об ошибке не появляется.
6 720 643 00-11.1RS
