5
Меню
Loganova EN365 / EN400 – 6 720 803 950 (2012/01)
22
Ввод минимальной мощности
Минимальная мощность блок-ТЭС может изменяться в пределах
от 50 % до 100 % процентов номинальной мощности.
Помощь
При нажатии поля "Помощь" снижение мощности будет
показано графически.

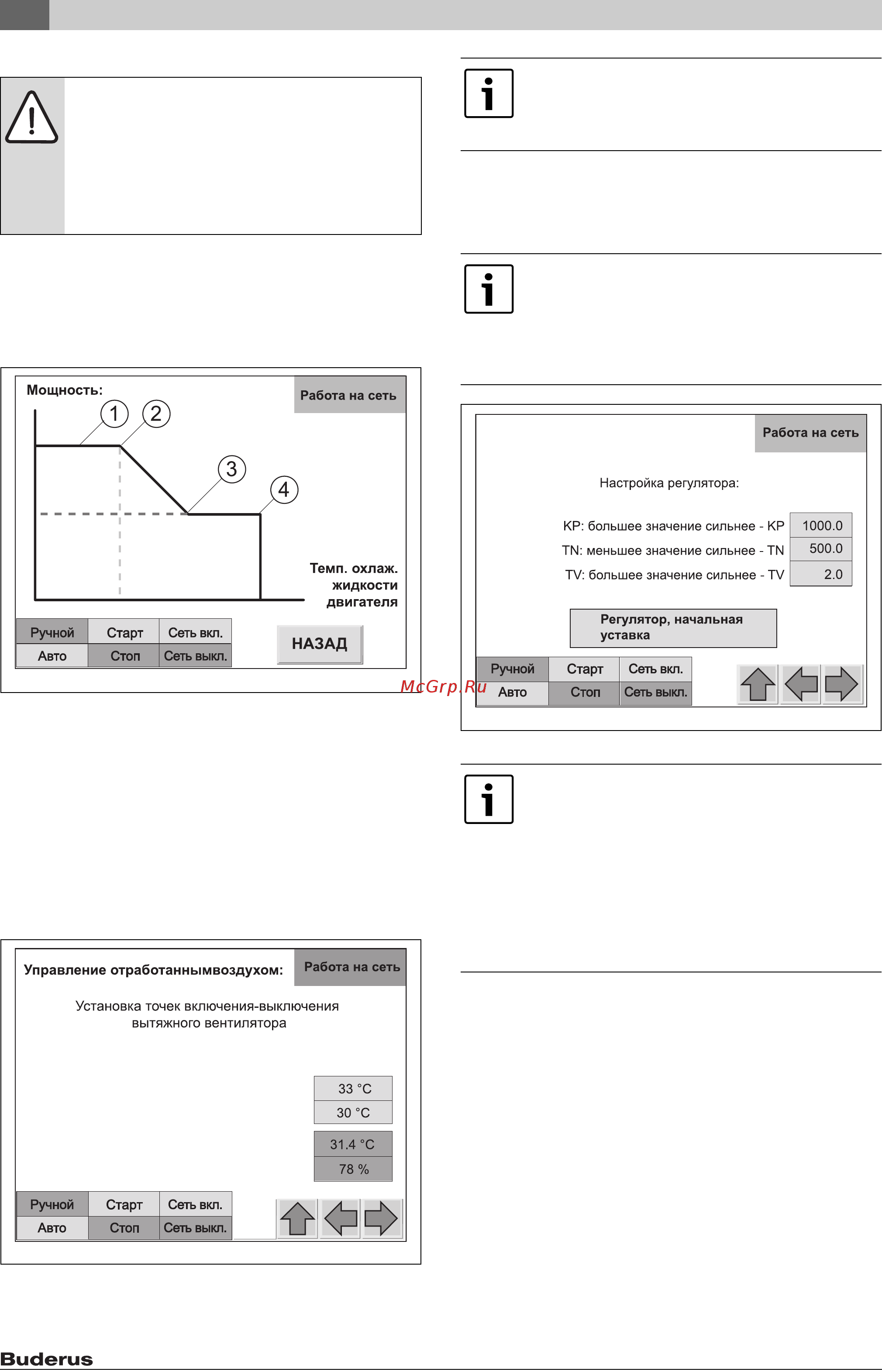

Рис. 28 Пример регулирования системы охлаждения двигателя
[1] Максимальная мощность
[2] Начало снижения мощности
[3] Минимальная мощность
[4] Нормальное выключение
5.4.4 Управление отходящим воздухом
На этом экране задаются точки включения и выключения
вытяжного вентилятора. Температура в звукоизоляционной
кабине блок-ТЭС измеряется температурным датчиком, эта
температура и частота вращения вытяжного вентилятора
показаны на этом экране.
Рис. 29 Экран настройки "Управление отходящим воздухом"
5.4.5 Экран "Настройка регулятора вытяжного
вентилятора"
На этом экране выполняется настройка регулятора вытяжного
вентилятора.
Рис. 30 Экран "Настройка регулятора вытяжного вентилятора"
УВЕДОМЛЕНИЕ:
возможно повреждение
оборудования из-за ввода неправильных
значений!
Изменённые значения могут оказывать влияние
на другие регулируемые контуры.
B
Настройки разрешается изменять только
специалистам и обученным лицам.
6 720 803 950-14.1TL
6 720 803 950-15.1TL
Индикация факт. температуры кабины
Индикация факт. оборотов вытяж. вентилятора
Ввод точки перекл. ВКЛ вытяж. вентилятора
Ввод точки перекл. ВЫКЛ вытяж. вентилятора
Разница температур (здесь стандартная 3
°C
)
может быть изменена с учётом условий
эксплуатации оборудования при проведении
пуско-наладочных работ.
При нажатии экранной кнопки "Исходная
установка регулятора" параметры принимают
исходные значения, обеспечивающие хорошую
характеристику регулирования. Эти исходные
значения могут отличаться от значений,
установленных при пуске в эксплуатацию.
Управление ПИД-регулируемым контуром
осуществляется быстро и точно. Параметры
регулятора задаются при проведении пуско-
наладочных работ и согласуются с местными
характеристиками системы. Эти настройки
разрешается изменять только обученному
персоналу и специалистам авторизованного
сервисного предприятия. Изменённые параметры
могут оказывать влияние на другие регулируемые
контуры в системе управления.
6 720 803 950-68.1TL
Настройка регулятора вытяж.вент.:
