5
•
Loganova EN365 / EN400 – 6 720 803 950 (2012/01)
29

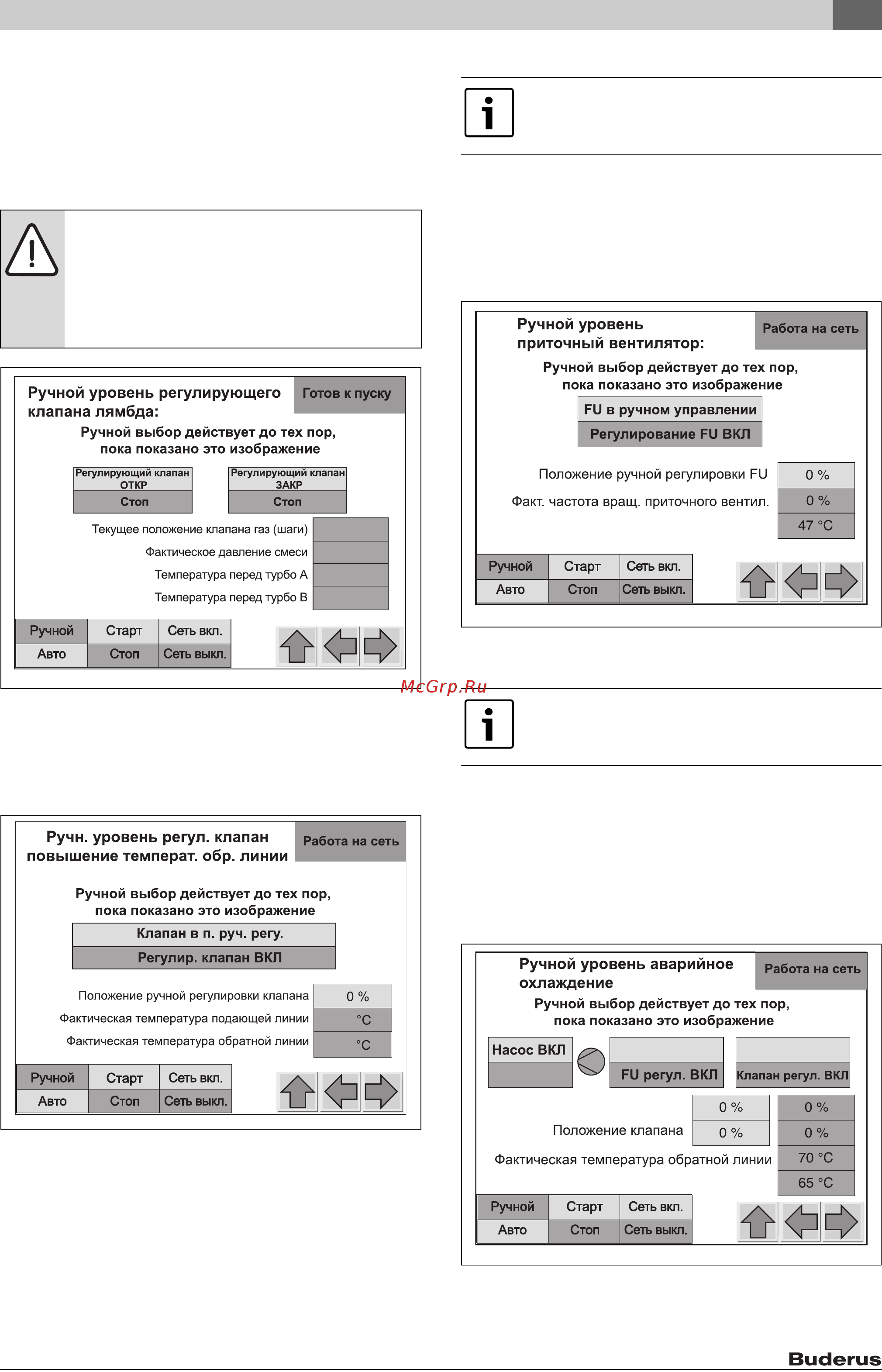

5.5.3 Регулирующий лямбда-клапан
Для изменения соотношения газа и воздуха в смеси можно
вручную закрывать или открывать лямбда-клапан.
При движении лямбда-клапана в положение "ОТКРЫТО" доля
газа увеличивается и смесь становится богаче.
При движении лямбда-клапана в положение "ЗАКРЫТО"
увеличивается доля воздуха и смесь становится беднее.
Рис. 48 Ручной уровень "Регулирующий лямбда-клапан"
5.5.4 Регулирующий клапан повышения температуры
обратной линии
Клапан регулирования температуры подающей линии можно
регулировать с целью тестирования.
Рис. 49 Ручной уровень "Регулирующий клапан повышения
температуры обратной линии"
B
Нажмите экранную кнопку "Клапан в положении ручной
регулировки".
Фон экранной кнопки меняется с серого на зелёный.
B
Измените положение клапана в поле ввода «Ручная
регулировка клапана». Диапазон значений: 20 - 100 %.
При выходе с экрана ручного уровня "Регулирующий клапан
повышения температуры обратной линии" автоматически
заканчивается ручной режим.
5.5.5 Приточный вентилятор
На этом экране можно вручную задать частоту вращения
приточного вентилятора.
B
Нажмите экранную кнопку "FU в ручном управлении". Фон
экранной кнопки меняется с серого на зелёный.
B
Измените частоту вращения в поле ввода "Ручная
регулировка FU". Диапазон значений: 0 - 100 %.
Рис. 50 Ручной уровень "Вентилятор воздуха для горения"
5.5.6 Аварийное охлаждение
На этом экране можно вручную с целью тестирования
регулировать насосы контура аварийного охлаждения,
вентилятор охладителя и регулирующий клапан аварийного
охлаждения. Экранными кнопками "Ручная регулировка" и
"Насос вкл." можно вручную включать и регулировать отдельные
узлы. В розовые поля можно вводить значения от 0 до 100 %.
Экранной кнопкой помощи можно для информации вызвать
рабочий экран "Аварийное охлаждение".
Рис. 51 Ручной уровень "Аварийное охлаждение"
УВЕДОМЛЕНИЕ:
возможно повреждение
оборудования из-за неправильных настроек!
Возможно повреждение катализатора из-за
высоких температур.
B
При регулировке лямбда-клапана следите за
температурой после катализатора.
295
1002 mbar
383 °C
345 °C
6 720 803 950-33.1T
L
6 720 803 950-34.1T
L
81
54
Опционально у блок-ТЭС с управление приточным
воздухом.
Опционально у блок-ТЭС с аварийным
охлаждением.
6 720 803 950-58.2TL
Факт. температ. помещения блок-ТЭС
6 720 803 950-60.1TL
Насос автомат.
FU в полож. ручн. регул.
Клап в пол руч рег
Частота вращ. вентил. охладителя
Фактич. темпер. после охладителя
