2.8 Предохранительные устройства
2.9 Опасные зоны
Опасная зона составляет 900 мм вокруг блок-ТЭС.
Обслуживающий персонал должен удалить из опасной зоны все
посторонние предметы и обеспечить постоянный свободный
доступ к машине.
При открытой звукоизоляционной кабине вход в опасную зону
разрешён только уполномоченным специалистам.

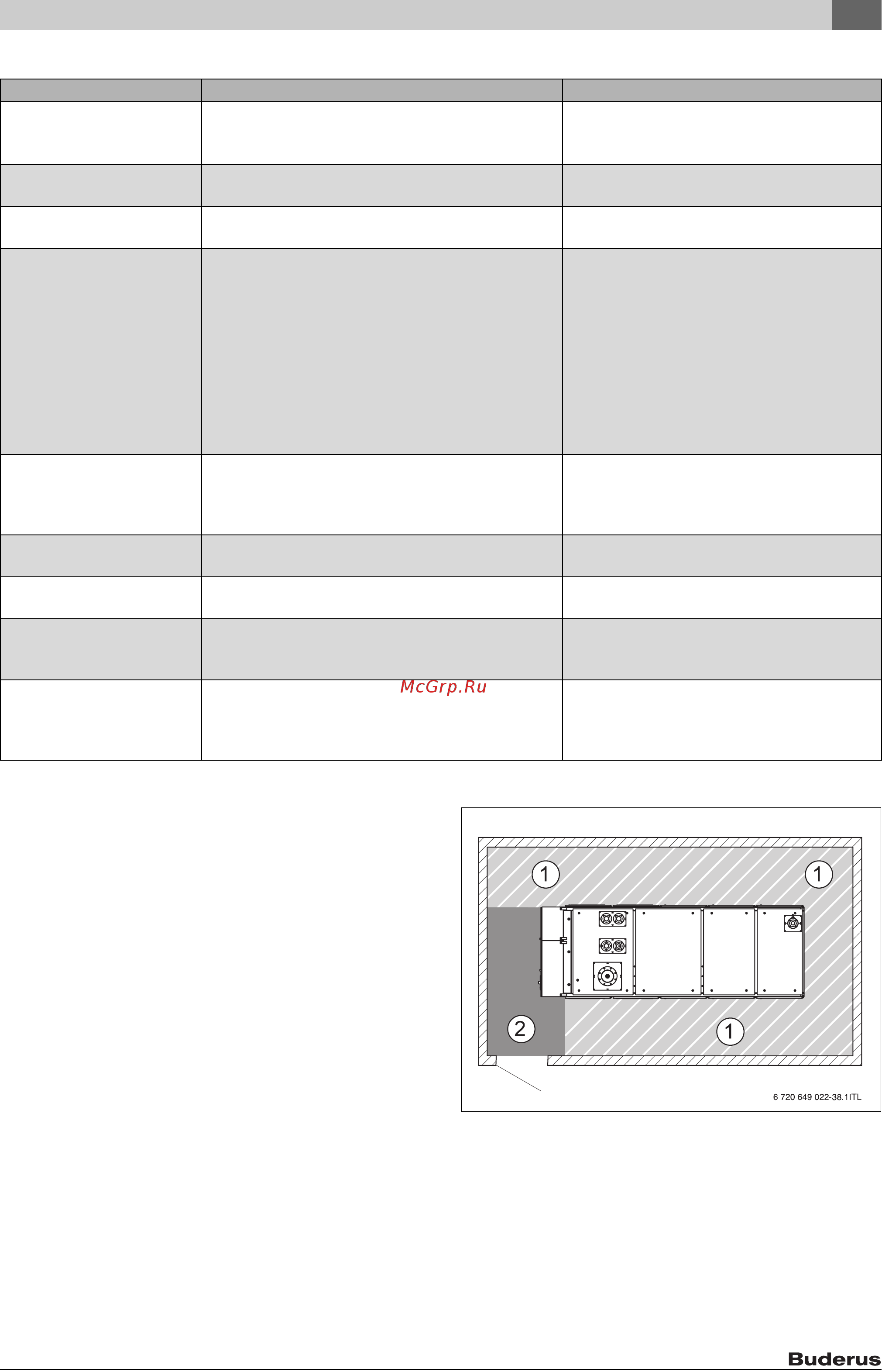

Рис. 3 Опасная зона
[1] Опасная зона во время сервисных работ, ремонта и
чистки
[2] Рабочая зона обученного профессионала
Узел Защитная функция Расположение
Кнопка аварийного
выключения
•
Прерывает электропитание.
•
Прерывает подачу газа закрытием двойного
электромагнитного клапана.
•
Электрошкаф
•
На двери и возле запасных выходов
(устанавливаются отдельно потребителем).
Выравнивание потенциалов
•
Все токопроводящие детали подсоединены к
системе выравнивания потенциалов.
Звукоизоляционная кабина
•
Предназначена для снижения уровня шума и как
защита от касания.
Вокруг блок-ТЭС
Контроль температуры
•
На блок-ТЭС контролируются следующие
температуры:
–
Температура подающей линии
–
Температура обратной линии
–
температура в кабине
–
температура отработанных газов после
катализатора
–
температура отработанных газов после
теплообменника ОГ
–
температура смеси (блок-ТЭС с турбонаддувом).
Датчики температуры подключены внутри
звукоизоляционной кабины.
Газовый участок
регулирования и
безопасности
•
Газовый участок регулирования и безопасности с
двойным электромагнитным клапаном и
термическим запорным устройством (TAE) с
шаровым краном для перекрытия подачи газа.
•
Шаровой кран и TAE на верхней стороне
блок-ТЭСЭлектромагнитные клапаны внутри
звукоизоляционной кабины.
Главный газовый
электромагнитный клапан
•
Предназначен для прерывания подачи газа Верхняя сторона блок-ТЭС.
Выключатель уровня при
заполнении маслом
•
Для защиты от слишком высокого или низкого
уровня масла.
Внутри звукоизоляционная кабины.
Ключ с двумя бородками для
электрошкафа и
звукоизоляционной кабины.
•
Доступ только для уполномоченного персонала.
Инструкция по эксплуатации
•
инструкция по эксплуатации с указаниями по
безопасности является составной частью
концепции безопасности и должна быть всегда
доступна для персонала.
•
Доступна на блок-ТЭС.
Таб. 2 Предохранительные устройства
