Loganova EN365 / EN400 – 6 720 803 950 (2012/01)
24
5.4.8 Исходное положение регулирующего лямбда-клапана
Лямбда-клапан определяет содержание газа и воздуха в
газовоздушной смеси. В зависимости от положения клапана
смесь может быть беднее или богаче. Это может влиять на
пусковые характеристики двигателя.

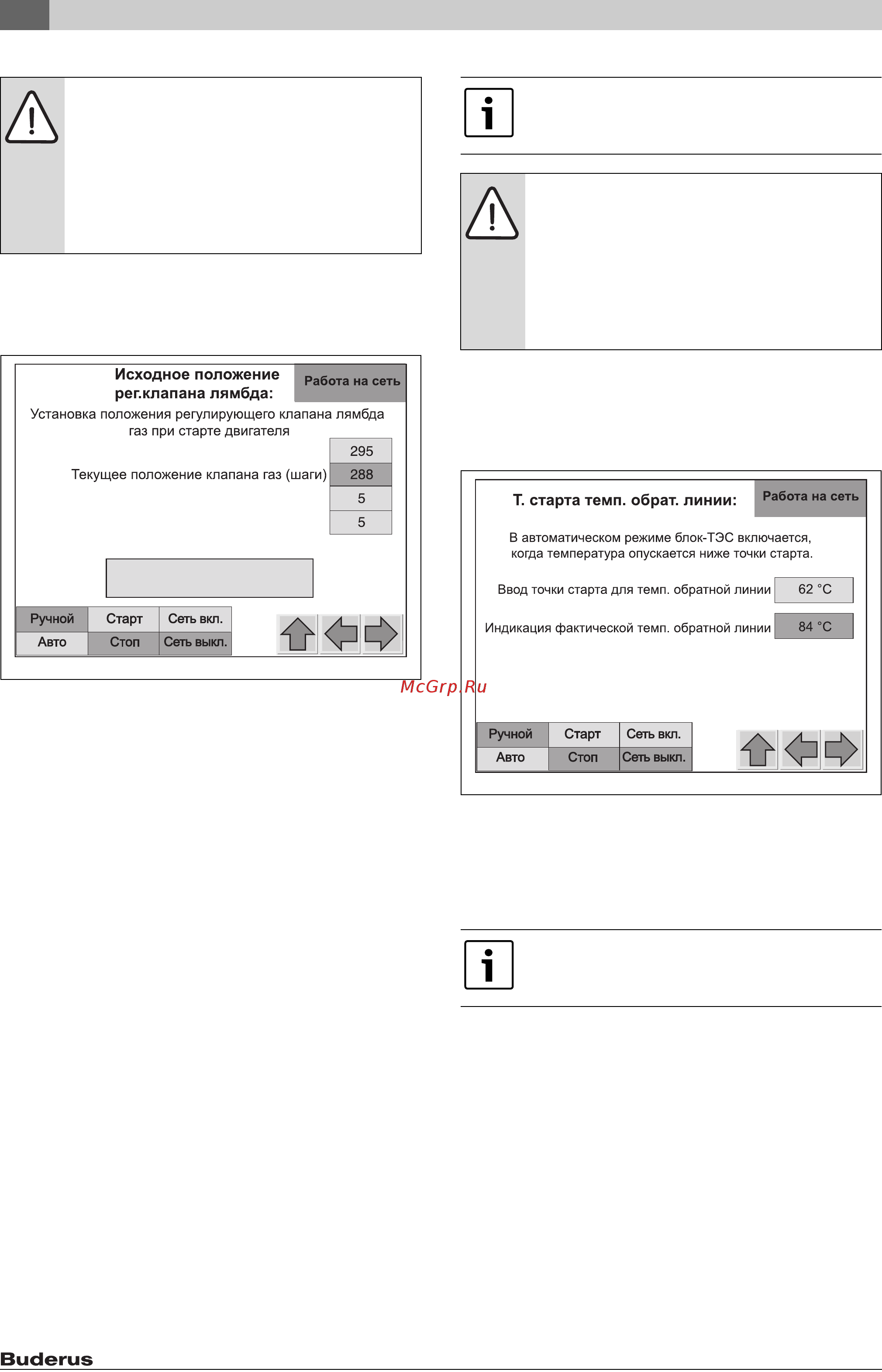

Рис. 34 Экран настройки "Исходное положение регулирующего
лямбда-клапана"
Ввод исходного положения регулирующего лямбда-клапана
После Включения и после каждой остановки блок-ТЭС шаговый
электродвигатель переводит лямбда-клапан в исходное
положение.
Новый переход в исходное положение регулирующего
лямбда-клапана
Новый переход в исходное положение лямбда-клапана
необходим для контроля его функционирования.
B
Нажмите экранную кнопку "Новый переход в исходное
положение лямбда-клапана".
Электродвигатель клапана переводит его в исходное
положение.
Для улучшения пуска блок-ТЭС при колебаниях качества газа
можно с помощью параметра
"Выбег после скорости вращ.
зажигания (шаги)"
дальше открыть клапан на стадии пуска.
Здесь на показанном рисунке клапан после достижения
пусковой частоты вращения медленно открывается на
следующие 5 шагов.
Параметр
"Открытие после соединительноговыключателя
(шаги)"
определяет величину, на которую система управления
может открывать лямбда-клапан после синхронизации с сетью.
5.4.9 Точка старта - температура обратной линии
Команда старта может подаваться по температуре обратной
линии отопительной системы. Для этого нужно непосредственно
перед точкой подключения к блок-ТЭС установить
дополнительный датчик температуры в обратную линию
отопительной системы.
Рис. 35 Экран настройки "Точка старта - температура обратной
линии"
В автоматическом режиме блок-ТЭС включается, когда
температура опускается ниже заданной точки старта. Блок-ТЭС
работает до нормального выключения (температура
охлаждающей жидкости двигателя = 94
°C
).
УВЕДОМЛЕНИЕ:
возможно повреждение
оборудования из-за неправильных настроек!
Неправильно заданные параметры могут
привести к повреждению блок-ТЭС.
B
Изменять параметры в системе управления
блок-ТЭС разрешается только обученному
персоналу и специалистам авторизованного
сервисного предприятия.
6720803950-20.1TL
Выбег после скорости вращ. зажигания (шаги)
Открытие после соединительноговыключателя (шаги)
Переход в исходн. полож. только при неработающей машине:
Новый переход в полож. старта
регул. клапана лямбда
Ввод полож. старта рег. клапана лямбда (шаги)
Для блок-ТЭС без вышестоящего управления.
УВЕДОМЛЕНИЕ:
возможно повреждение
оборудования из-за частых стартов блок-ТЭС!
Если блок-ТЭС часто запускается из-за
автоматического получения команды старта и
остановки, то это может вызвать неисправность
"5 раз нормальное отключение".
B
Не задавайте для старта слишком высокую
температуру обратной линии.
Температура котловой воды дополнительного
котла должна быть согласована с установленным
здесь значением.
6 720 803 950-21.1T
L
