5
•
Loganova EN365 / EN400 – 6 720 803 950 (2012/01)
25
5.4.10 Управлением баком
Команды старта и остановки могут выдаваться по температурам
бака.

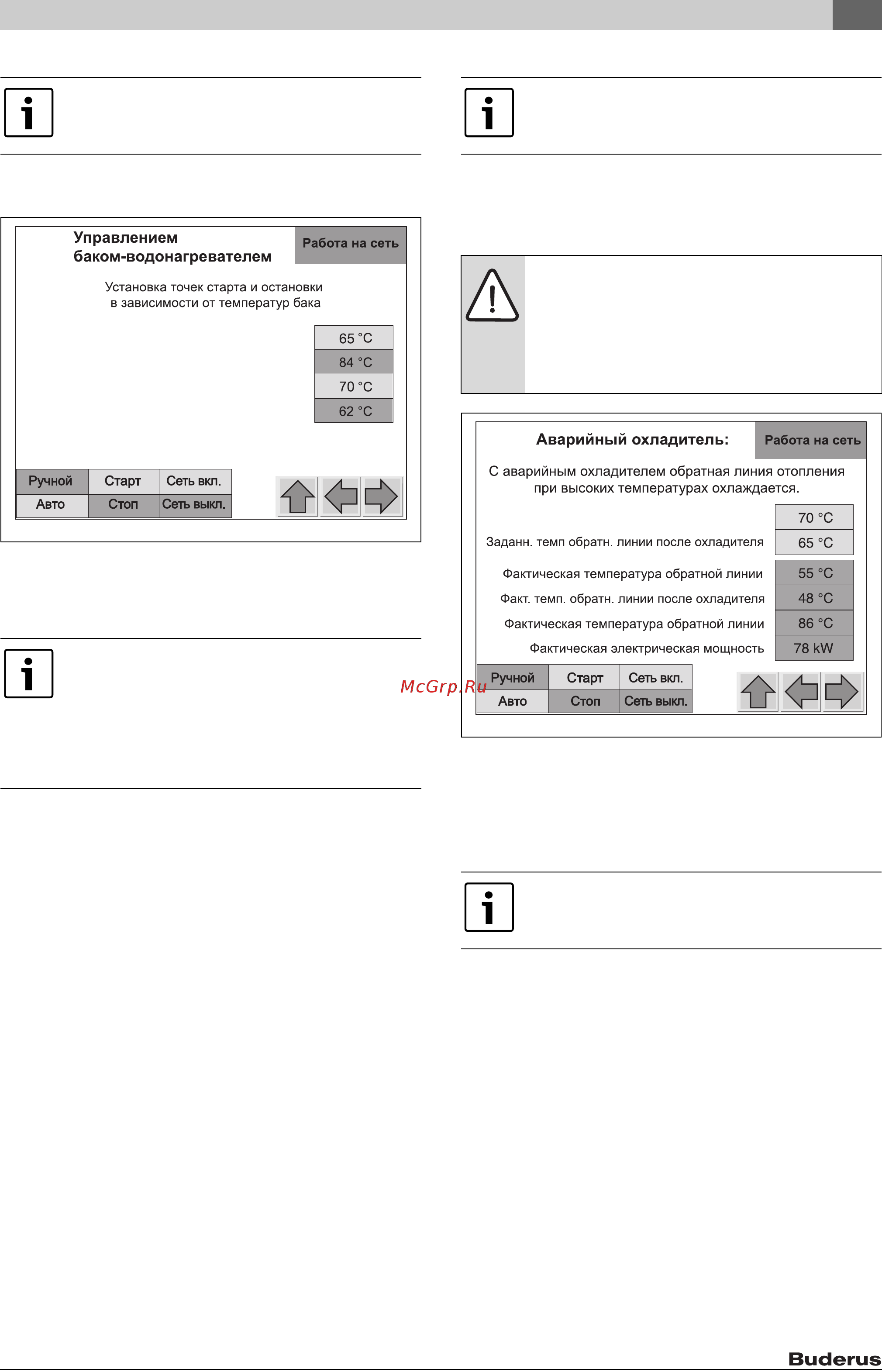

Рис. 36 Экран настройки "Управление бойлером"
В автоматическом режиме блок-ТЭС включается, когда
температура опускается ниже заданной точки старта и
выключается при достижении заданной точки остановки.
5.4.11 Аварийный охладитель
–
опция
Если, несмотря на отсутствующий отбор тепла, блок-ТЭС должна
вырабатывать электроэнергию (потребление из сети, резервное
питание), то при высокой температуре обратная линия
отопления будет охлаждаться.
Рис. 37 Экран настройки "Аварийный охладитель"
Для предотвращения перегрева блок-ТЭС "Заданная
температура обратной линии" и "Заданная температура
обратной линии после охладителя" задаются так, чтобы
обеспечить достаточную подачу в блок-ТЭС охлаждаемой воды
из обратной линии системы отопления.
Только у блок-ТЭС с баком-накопителем.
У блок-ТЭС с опцией "Регулирование температуры
подающей линии" задавайте "Ввод точки
остановки бака внизу (ОЛ)" ниже заданной
"температуры подающей линии", так как иначе
блок-ТЭС не сможет полностью загрузить бак. Как
точка остановки обычно берётся "заданная
температура подающей линии" 15 K.
6 720 803 950-22.1TL
Ввод точки старта бака вверху (ПЛ)
Фактическая температура бака вверху (ПЛ)
Ввод точки остановки бака внизу (ОЛ)
Фактическая температура бака внизу (ОЛ)
Для блок-ТЭС с аварийным охладителем
УВЕДОМЛЕНИЕ:
возможно повреждение
оборудования из-за неправильных настроек!
Изменённые значения могут оказывать влияние
на другие регулируемые контуры.
B
Настройки разрешается изменять только
специалистам и обученным лицам.
Эти значения устанавливаются при выполнении
пуско-наладочных работ.
6 720 803 950-23.1TL
Заданн. темп. обратн. линии
