5
•
Loganova EN365 / EN400 – 6 720 803 950 (2012/01)
27

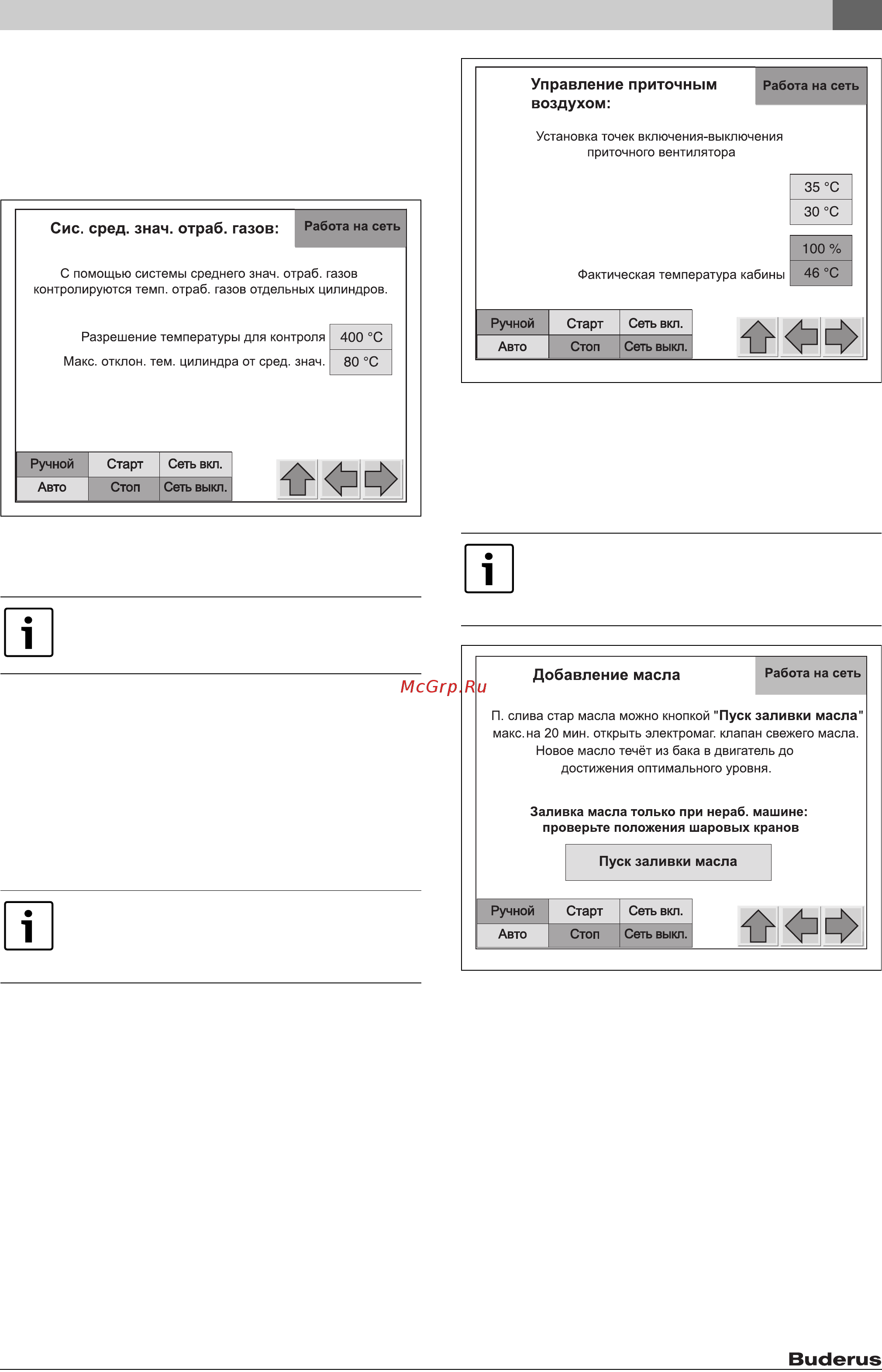

5.4.16 Среднее значение температуры отработанных газов
На этом экране задаются температура отработанных газов для
отдельных цилиндров и максимально допустимое отклонение.
На основании этих значений система управления выдаёт
предупреждение, когда в цилиндре будет превышена сумма
обеих температур. В показанном примере предупреждение
выдаётся при температуре отработанных газов 480 °C.
Рис. 42 Ручной уровень "Среднее значение температуры
отработанных газов"
5.4.17 Управление приточным воздухом
На этом экране отдельно задаются температуры включения и
выключения приточного вентилятора. Здесь также показана
фактическая температура в кабине блок-ТЭС. Температуры
включения и выключения приточного вентилятора могут
задаваться отдельно. Это действует также для отдельных
ступеней многоступенчатых вентиляторов. Задаваемые
температуры ступеней ограничиваются температурами
включения и выключения других ступеней. Необходимо
избегать постоянных включений-выключений, т.е. варьировать
на этом экране граничные значения максимума и минимума.
Рис. 43 Управление приточным воздухом
5.4.18 Добавление масла
На этом экране можно максимум на 20 минут открыть
электромагнитный клапан свежего масла.
Эта функция требуется при замене масла (
Æ
инструкция по
монтажу).
Рис. 44 Экран настройки "Добавление масла"
Для блок-ТЭС с управление приточным воздухом.
Разница температур (здесь стандартная 3 °C)
может быть изменена с учётом условий
эксплуатации оборудования при проведении
пуско-наладочных работ.
6 720 803 950-53.1TL
Замену масла разрешается выполнять только
специалистам изготовителя или уполномоченного
изготовителем специализированного
предприятия.
6 720 803 950-54.1TL
Точка перекл. приточный вентилятор ВКЛ
Точка перекл. приточный вентилятор ВЫКЛ
Факт. частота вращения вентилятора
6 720 803 950-24.1TL
