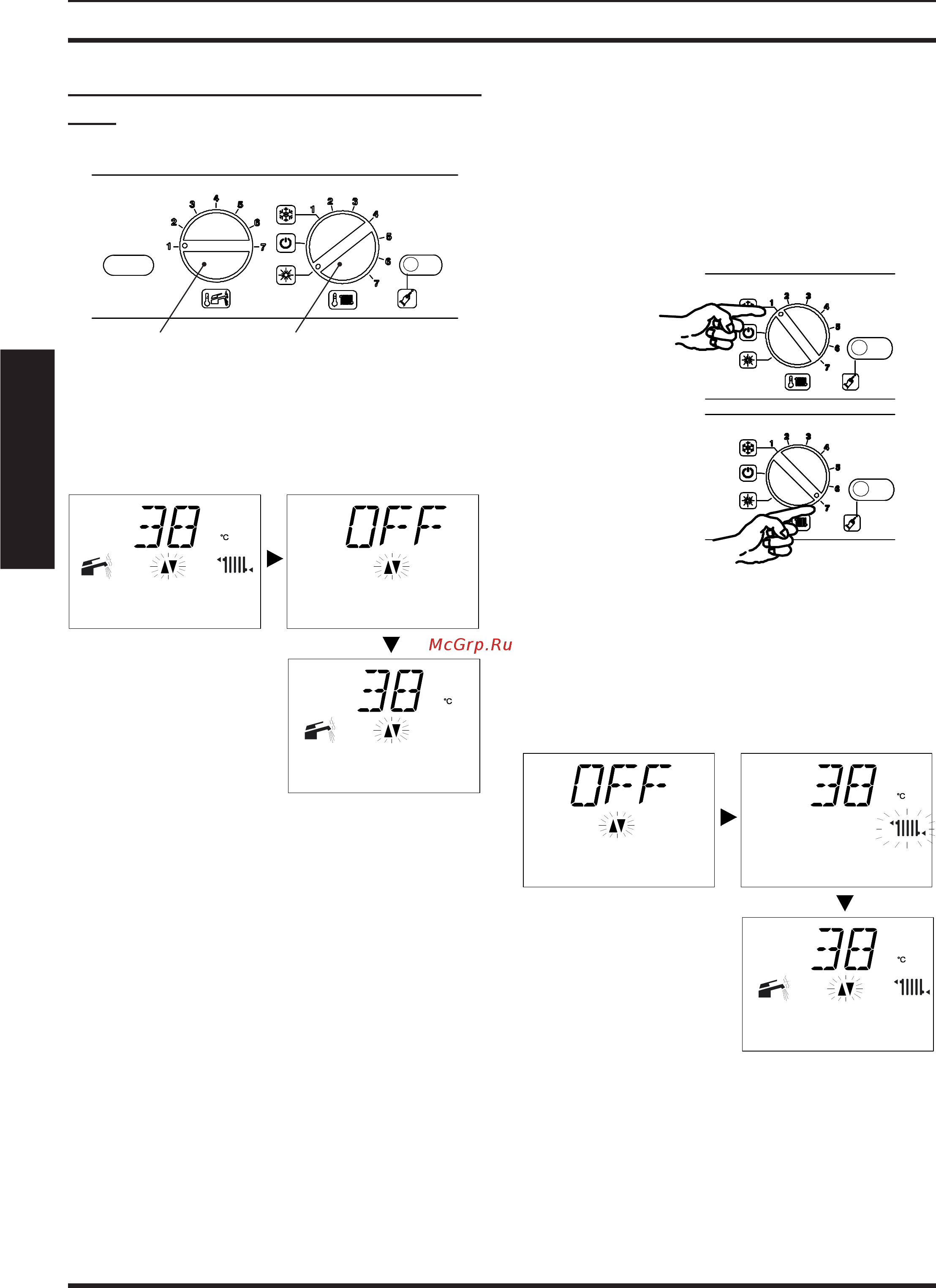

- 10 -
ВИКОРИСТАННЯ
ІНСТРУКЦІЇ З ВИКОРИСТАННЯ
Робота лише на приготування гарячої
води
Поверніть перемикач• 12 як на Цифра 2.5 .
Цифра 2.5
11
12
На РК-дисплеї з’явиться послідовність
Цифра 2.6
Цифра 2.6
Температура у контурі 2.3
опалення
Вихідна температура води для опалення
регулюється в діапазоні від мінімум 40°С
до максимум прибл. 85°С обертанням
регулювальника Цифра 2.7 .
Мінімум
Максимум
Цифра 2.7
Сигналізація на РК-дисплеї:
з налаштуванням вихідної температури •
в контурі опалення на мінімум Цифра
2.8
Цифра 2.8
з налаштуванням вихідної температури •
в контурі опалення на максимум Цифра
2.9
