- 61 -
ТЕХНІЧНЕ
ОБСЛУГОВУВАННЯ
ПЕРЕВЕДЕННЯ НА ІНШИЙ ТИП ГАЗУ
ГАЗ
Параметри на
РК-дисплеї
Регулятор
Струм
Модулятор
Метан G20 1 125 mA
Бутан, Пропан
G30-G31
1 165 mA
Виконайте регулювання газових •
клапанів відповідно до інструкцій з
роздiл "РЕГУЛЮВАННЯ ПОДАЧІ ГАЗУ"
на стор. 53 .

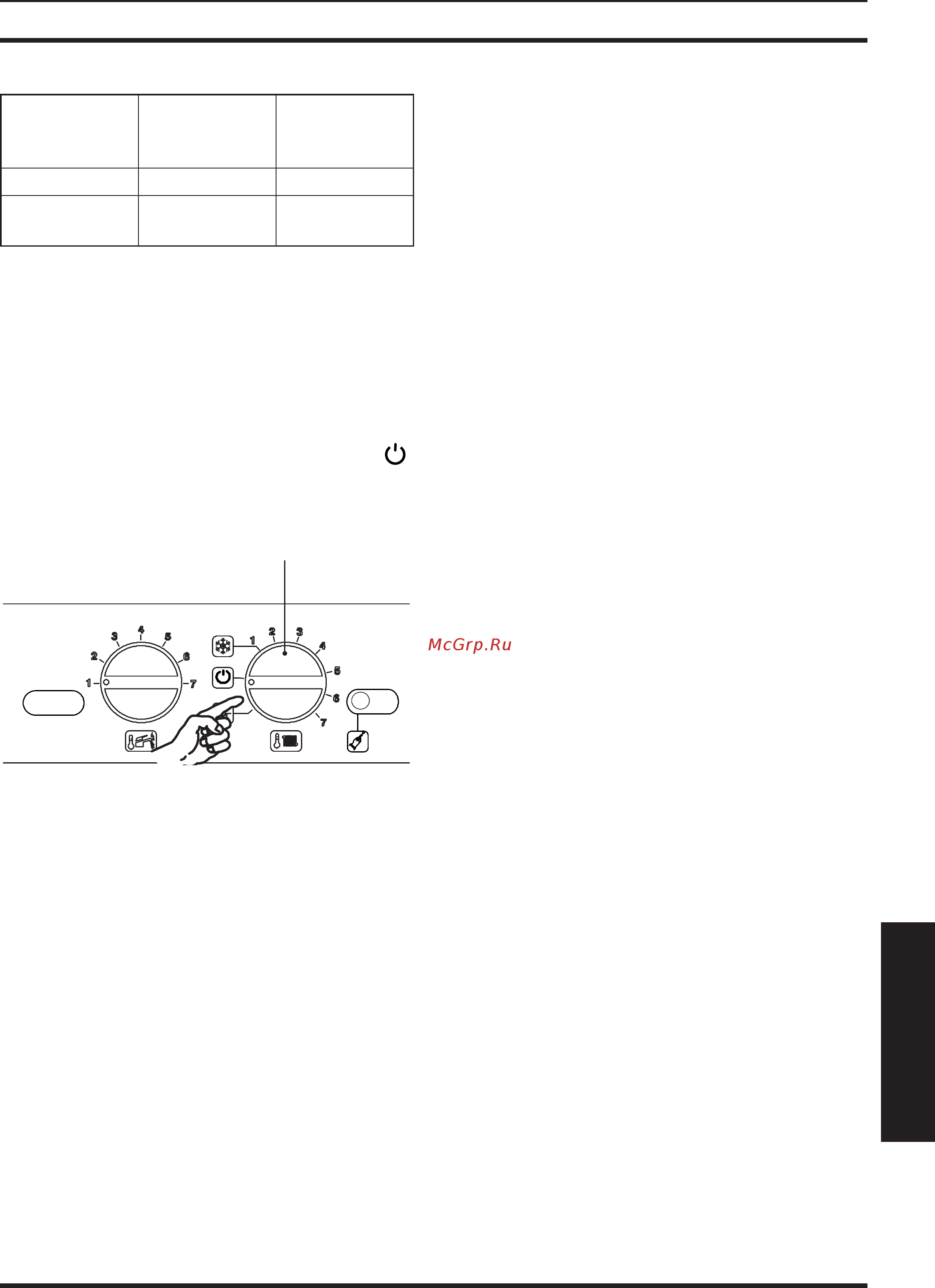

Щоб вийти з меню програмування, •
встановіть перемикач функцій 12 в “
“
( Цифра 8.13 ), або відключіть електричне
живлення від бойлера.
12
Цифра 8.13
Встановіть на місце передню та бічні •
панелі.
Наклейте етикетку , на якій вказаний •
тип газу та тиск, на який налаштовано
апарат. Наклейка входить до комплекту
переналаштування.
