- 41 -
МОНТАЖ
МОНТАЖ

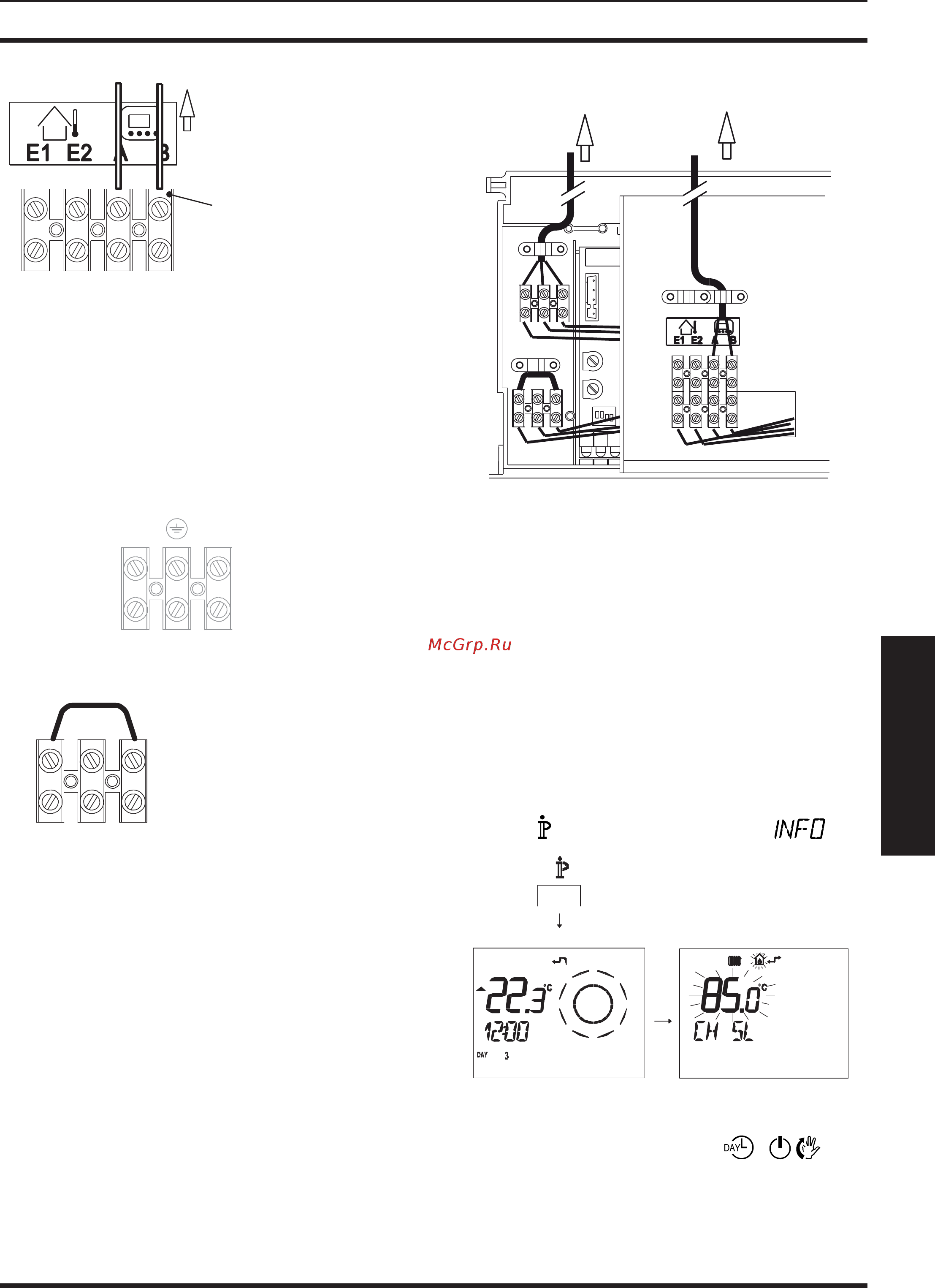

Цифра 5.27
ДО ДИСТАНЦIЙНОГО
ПРИСТРОЮ
Клемник для
дистанцiйного
пiдключення
Підключіть до клем A та B клемної коробки
два електричні дроти, як вказано на Цифра
5.27 .
Електричну перемичку у кімнатному
термостаті між клемами “1 і 3” слід
залишити на місці Цифра 5.28 .
Цифра 5.28
13
Клемник
джерела
електричного
живлення
Клемник
кiмнатного
термостату
LN
Прокладiть силовий кабель або кабелі
електричного живлення бойлера і пристрою
ДК, а потім зафіксуйте їх, як показано на
Цифра 5.29 .
Цифра 5.29
Д
о двополюсного
вимикача
пристрою ДК
Підготування до роботи з 5.15
зовнішнім здавачем-зондом з
пристрою ДК
Необхідно підключити можливість роботи
бойлера з зовнішнім давачем-зондом.
З ПРИСТРОЮ ДК можна запрограмувати
роботу з зовнішнім давачем-зондом.
Натисніть і утримуйте більше 3 секунд •
кнопку
щоб увійти до режиму .
Цифра 5.30
0
21
8
1
21
15
6
3
9
Натисніть одночасно кнопки
і щоб
увійти у прозоре програмування ( Цифра
5.31 )
