- 43 -
МОНТАЖ
МОНТАЖ

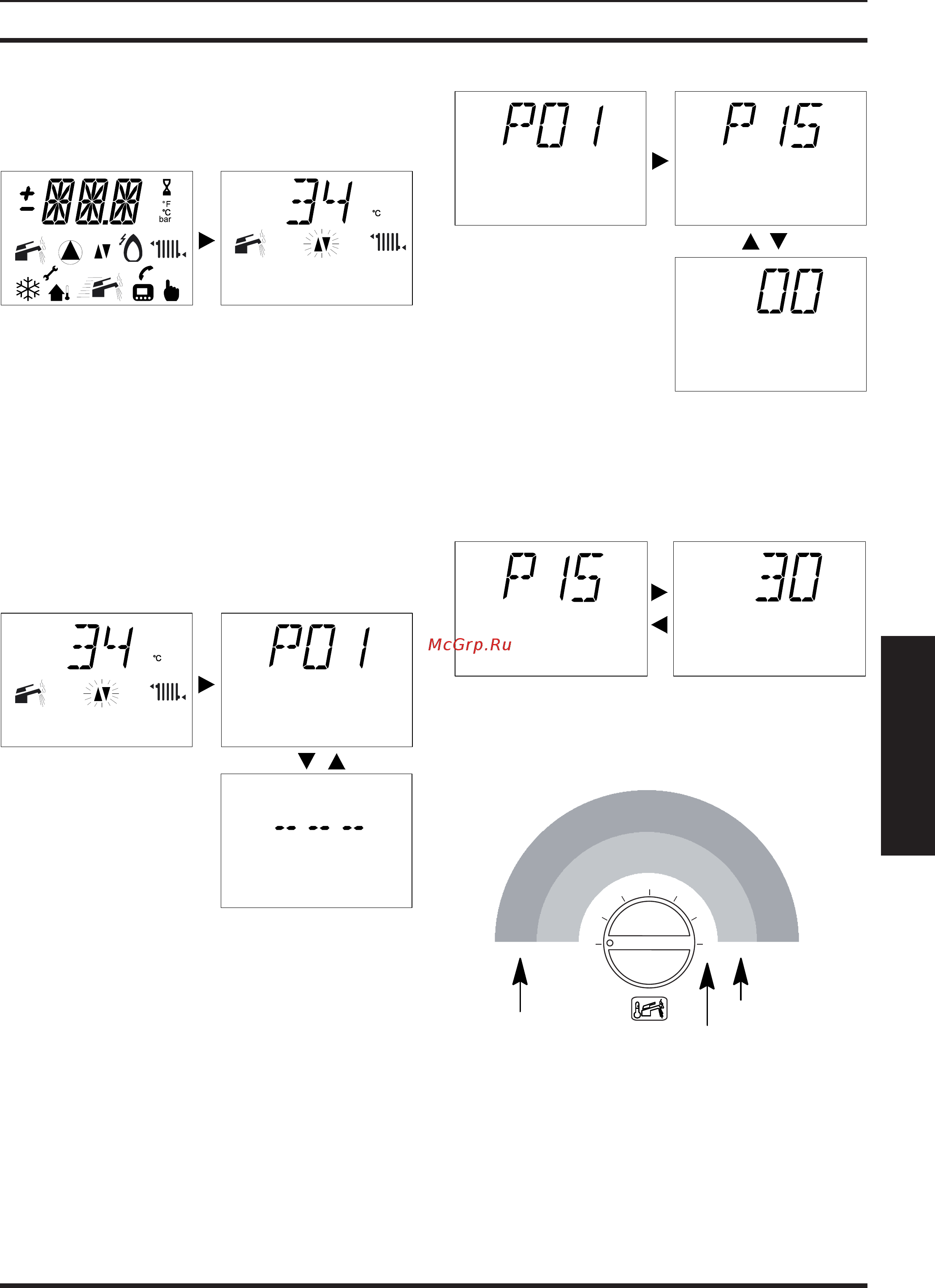

Цифра 5.35 .
Подайте живлення на бойлер, на РК-•
дисплеї з’явиться наступне.
Цифра 5.36
Щоб задати коефіцієнт K, який залежить •
від Цифра 5.34 необхідно увійти у меню
програмування, утримуючи впродовж
15 секунд кнопку відновлення 13 ,в
Цифра 5.35 аж доки на РК-дисплеї не
з’явиться параметр P01 на РК-дисплеї
відображається позначка P01, яка
чергується з -- -- --).
Цифра 5.37
Натисніть кнопку відновлення• 13 , в
Цифра 5.35 , щоб переглянути наявні
параметри та знайти параметр P15
дійсний для задання коефіцієнту K; на
РК-дисплеї відображається позначка P15,
яка чергується з 00).
Цифра 5.38
Встановіть значення, обертаючи •
регулятор Цифра 5.40 від мінімальних
30 (послідовність P15 чергується з 30)
Цифра 5.39
до максимальних 255 залежно від кривої,
вибраної коефіцієнтом K у Цифра 5.34 .
Цифра 5.40
0
0,5
1
1,5
2
3
6
4
00
30
90
140
182
200
218
255
1
2
3
4
5
6
7
Значения РКД
Налаштування №
Коеф. K
Після встановлення бажаного значення •
підтвердження про внесення у пам'ять
відбувається автоматично, через 5
секунд з виведенням на РК-дисплеї
надпису OK.
