- 17 -
ВИКОРИСТАННЯ
КОРИСНІ ПОРАДИ
сантехнічної воли не у змозі працювати на всій
потужності бойлера (Приклад: Теплообмінник
сантехнічної води засмічений вапняком). Це
можна визначити лише у момент запиту збоку
бойлера на вироблення гарячої сантехнічної

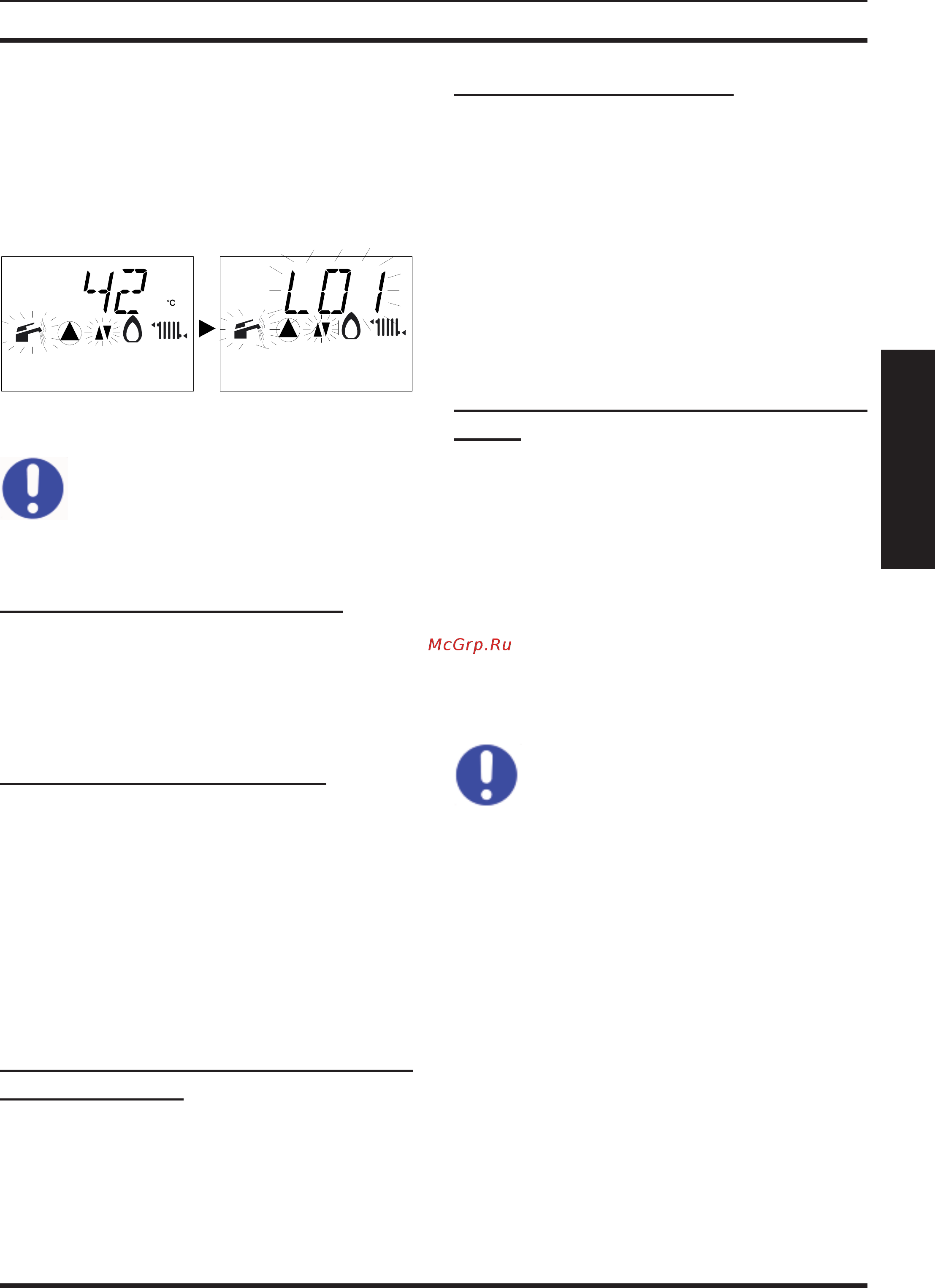

води. Сигналізація на РК-дисплеї Цифра 3.8 .
Цифра 3.8
Для відновлення належної робот
бойлера зверніться до фахівців з
Уповноваженого Сервісного
Центру.
Засмічено зливну трубу конденсату
Захисне блокування може бути викликане
також у разі засмічення труби для зливу
конденсату. В такому разі необхідно видалити
засмічення та відновити роботу бойлера.
Спрацювання давача-зонду димів
Спрацювання давача-зонду димів викликає
захисне блокування бойлера.
Щоб
відновити його належну роботу, натисніть
на кнопку відновлення 13 Цифра 3.5 ,
переконавшися в тому, що канал виведення
димів не ушкоджено, в разі необхідності
зверніться до фахівців з Уповноваженого
Сервісного Центру.
Якщо під час роботи чутний шум від
бульбашок повітря
Перевірте тиску у контурі опалення, за
необхідності дозаповніть систему, як описано
в розд
iл "Заповнення контуру опалення" на
стор. 15 .
Якщо тиск на манометрі впав
Необхідно знову дозаповнити контур
опалення водою. Ця операція описана у
роздiл "Заповнення контуру опалення"
на стор. 15 .Періодичні перевірки тиску у
контурі опалення мають виконуватися самим
користувачем. Якщо дозаповнення контура
водою вiдбуваються часто, перевірте систему
на наявність витоків, зверніться для цього до
фахівців.
Якщо
вода витікає через запобіжний
клапан
Перевірте, чи закритий кран заповнення КО
так, як це описано в ( Див.роздiл "Заповнення
контуру опалення" на стор. 15 ).
За манометром переконайтеся в тому, що
тиск в КО не наближається до 3 барів; для
зменшення тиску до нормального значення
рекомендується злити частину води з системи
через випускнi
клапана на радіаторних
батареях.
У разі наявності описаних вище
або інших проблем, вимкніть
бойлер, як це описано в роздiл
"Вимкнення" на стор. 13 та
зверніться до Уповноваженого
Сервісного Центру.
Код неполадки на пристрої 3.7
дист.керування
Якщо до бойлера підключено пристрій
дистанційного керування (постачається
окремо), у центрі дисплею може з’явитися
коди неполадки бойлера.
Така неполадка вказується цифровим
кодом, за яким йде літера E.
У таблиці наведені коди, які можуть
виводитися на дисплей пристрою ДК.
