- 12 -
ВИКОРИСТАННЯ
ІНСТРУКЦІЇ З ВИКОРИСТАННЯ
+15
--- 1 5

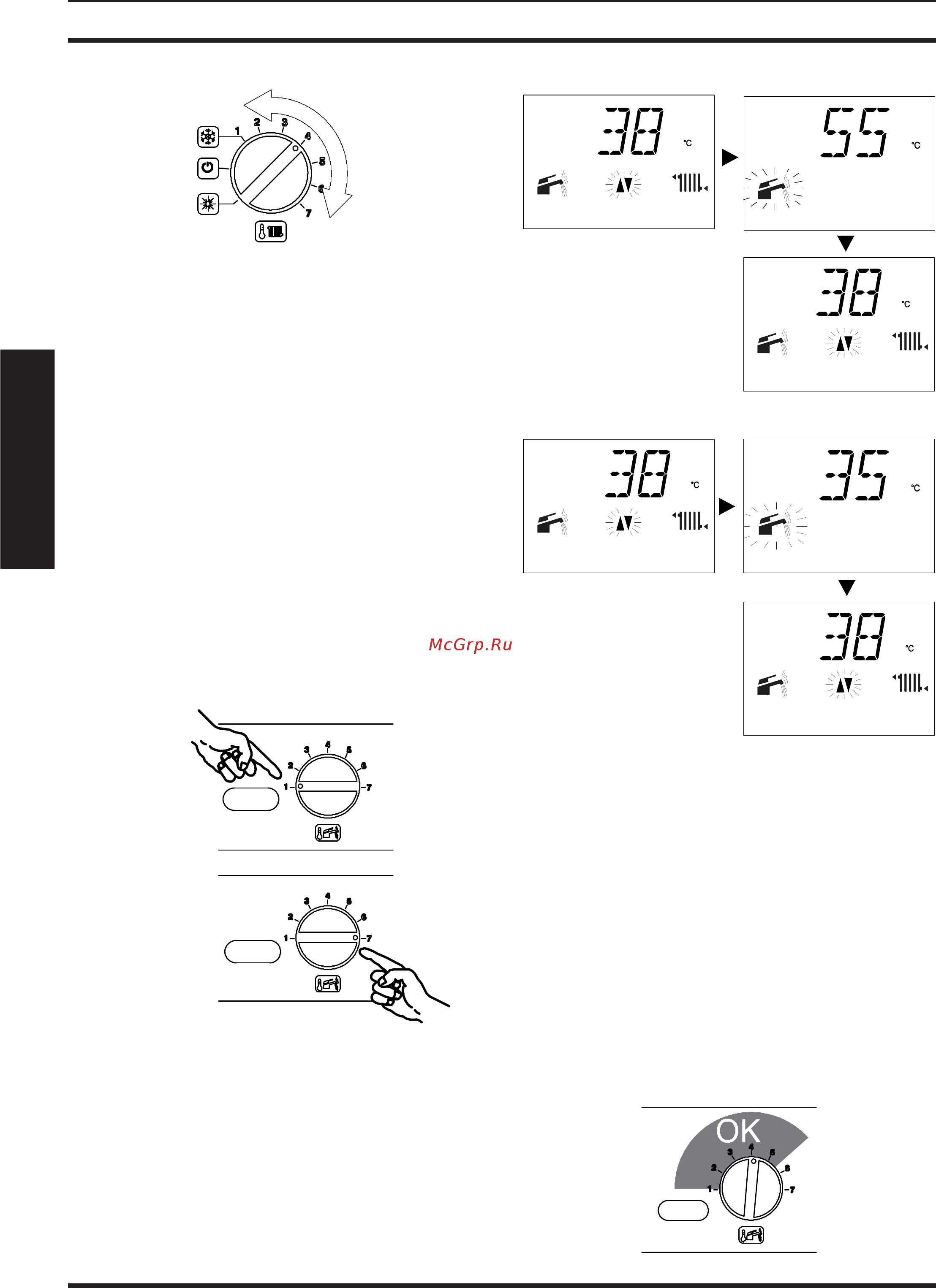

Цифра 2.13
Якщо температура у приміщенні
залишається некомфортною, можна
збільшити або зменшити вихідну
температуру в контурі опалення на ± 15°C
за допомогою регулювальника Цифра
2.13 ( Див.роздiл "Задання коефіцієнту K
зовнішнього давача-зонду" на стор. 42 ).
T2.4 емпература сантехнічної
води
Вихідна температура сантехнічної води
регулюється в діапазоні від мінімум 35°С
до максимум прибл. 60°С обертанням
регулювальника Цифра 2.14 .
Цифра 2.14
Мінімум
Максимум
Цифра 2.15
Цифра 2.16
Регулювання
Відрегулюйте температуру сантехнічної
води на бажане значення.
Таким чином, Ви зменшите необхідність у
змішування гарячої води з холодною.
Ви скористаєтеся всіма перевагами
автоматичного налаштування.
При високій жорсткості води радимо Вам
налаштувати бойлер на температуру
нижче за 50° C Цифра 2.17 .
Цифра 2.17
