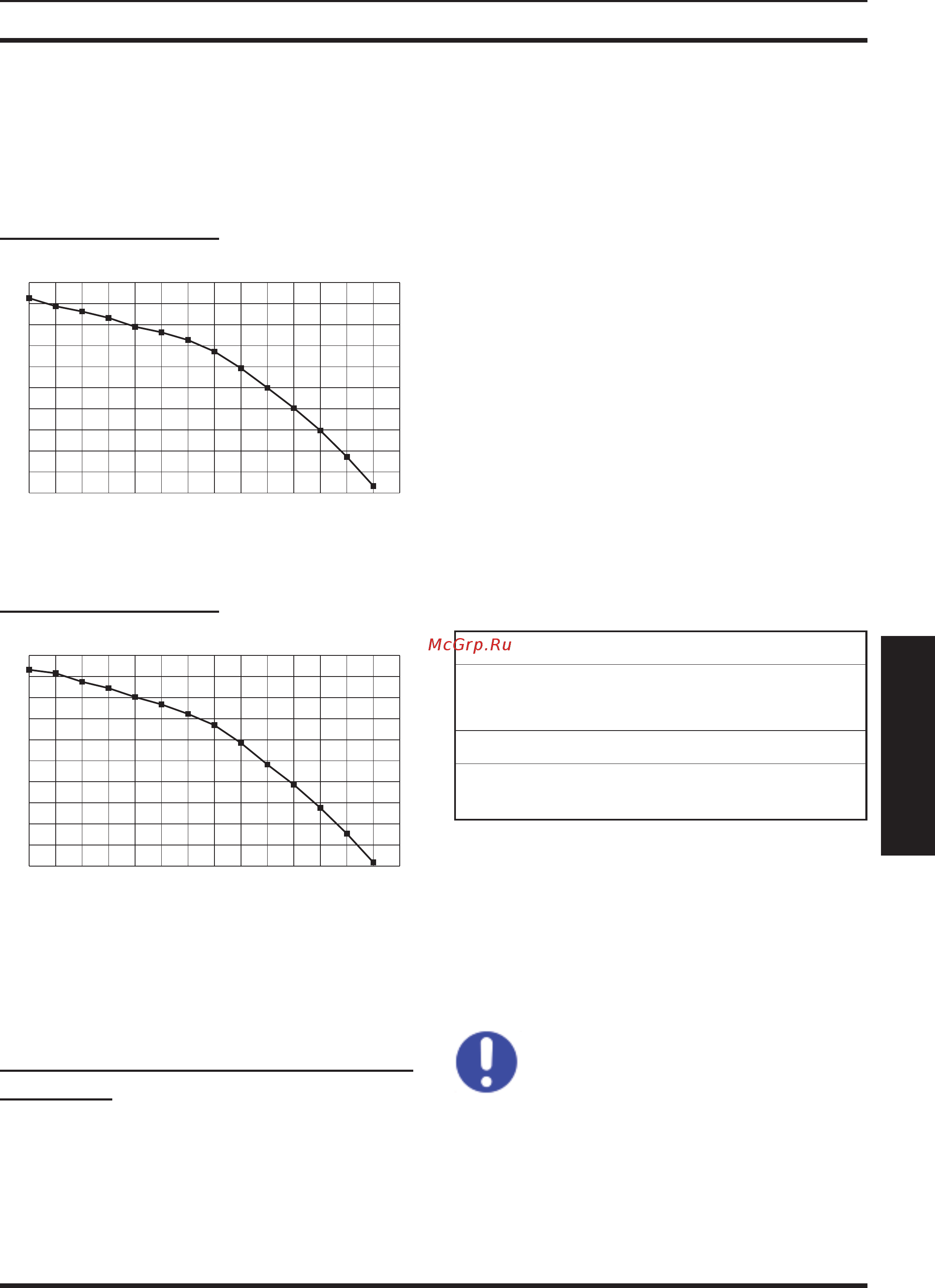

- 23 -
МОНТАЖ
ТЕХНІЧНА ІНФОРМАЦІЯ
Гідравлічні характеристики4.4
Гідравлічні характеристики відображають
тиск (напір) в опалювальній системі
залежно від витрати води.
Модель M96A.24SM/..
0 100 200 300 400 500 600 700 800 900 1000 1100 1200 1300 1400
0,00
0,06
0,12
0,18
0,24
0,30
0,36
0,42
0,48
0,54
0,60
Тиск (бар)
Витрати (л/год)
Цифра 4.4
Модель M96A.28SM/..
0 100 200 300 400 500 600 700 800 900 1000 1100 1200 1300 1400
0,00
0,06
0,12
0,18
0,24
0,30
0,36
0,42
0,48
0,54
0,60
Тиск (бар)
Витрати (л/год)
Цифра 4.5
Втрата напору через бойлер вже
враховано.
Витрати із закритими термостатичними
клапанами
Бойлер обладнаний автоматичним
байпасним (перепускним) клапаном,
який захищає первинний конденсаційний
теплообмінник.
У випадку різкого зниження витрат або
повного припинення циркуляції води
в системі опалювання через закриття
термостатичних клапанів або кранів на
компонентах системи, байпасний клапан
забезпечить мінімально необхідний
протік через первинний конденсаційний
теплообмінник.
Байпасний клапан відрегульовано на
диференційний тиск прибл. 0,3 - 0,4 бари.
Розширювальний бак4.5
Різниця рівнів запобіжного клапана і
найвищої точки системи не повинна
перевищувати 10 м.
При більшій різниці слід збільшити
попередній тиск в розширювальному баці і
в системі в її холодному перебуванні на 0,1
бар на кожен додатковий метр.
Загальна місткість l 7,0
Тиск підпору
kPa 100
bar 1,0
Корисна місткість l 3,5
Макс. об'єм води в
системі *
l 109
Цифра 4.6
* За умов:
Середня макс. температура в системі •
85°C
Початкова температура води при •
заповненні системи 10°C.
Для систем мiсткiстю більше за
макс. об'єм води у системі, має
бути встановлений додатковий
розширювальний бак.
