- 6 -
ВИКОРИСТАННЯ
ОПИС БОЙЛЕРА
ОПИС БОЙЛЕРА1

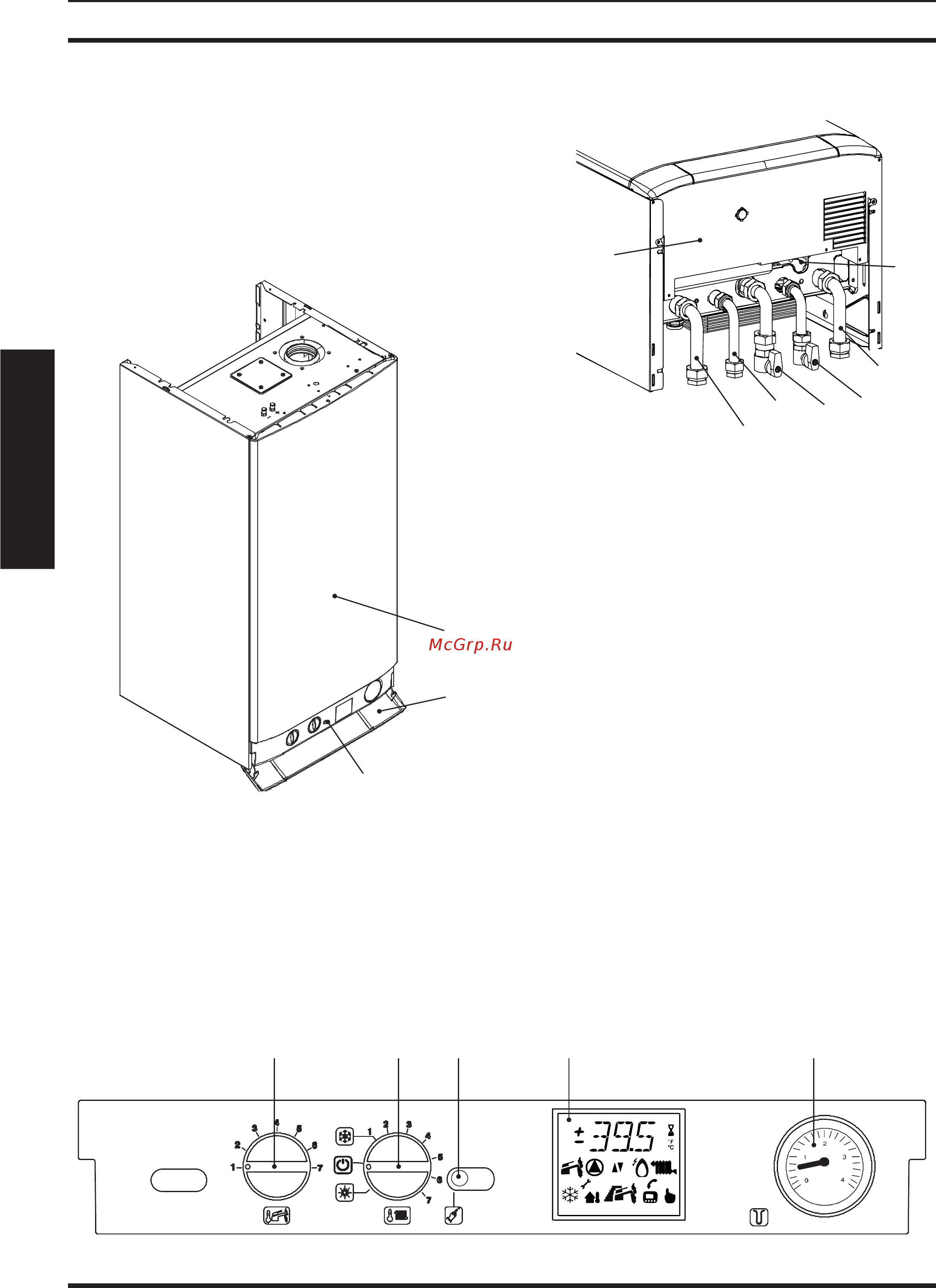

Загальний вигляд1.1
Модель бойлера та його заводський номер
надруковані у гарантійному свідоцтві.
1
3
2
Цифра 1.1
1 Панель керування
2 Кришка для панелі керування
3 Отвір для перевірок пальника
Цифра 1.3
Запірний клапан1.2
4
5
6
7
8
9
10
Цифра 1.2
4 Наклейка з назвою газу живлення
5 Труба подачі опалювального контура
6 Труба виходу сантехнічної води
7 Кран подачі газу
8 Кран підведення сантехнічної води
9 Зворотна труба контуру опалення
10 Кран заповнення опалювальної
системи
Панель керування1.3
11 Регулювальник температури
сантехнічної води
12 Перемикач функцій / Регулювальник
температури опалення
13 Кнопка розблокування бойлера
14 РК-дисплей
15 РК-дисплей
bar
11 12 13 14 15
