- 13 -
ВИКОРИСТАННЯ
ІНСТРУКЦІЇ З ВИКОРИСТАННЯ
В такому випадку ми радимо встановити
пом’якшувач у системі приготування
сантехнічної води.
У разі великих витратах гарячої
сантехнічної води та неможливості
досягнути задану температуру необхідно
встановити відповідний обмежувач
витрат, зверніться за цим до фахівця з
Уповноваженого Сервісного Центру
Запит на гарячу сантехнічну воду
При запиті збоку бойлера на вироблення
гарячої сантехнічної
води послідовність
дій виводиться на РК-дисплеї.

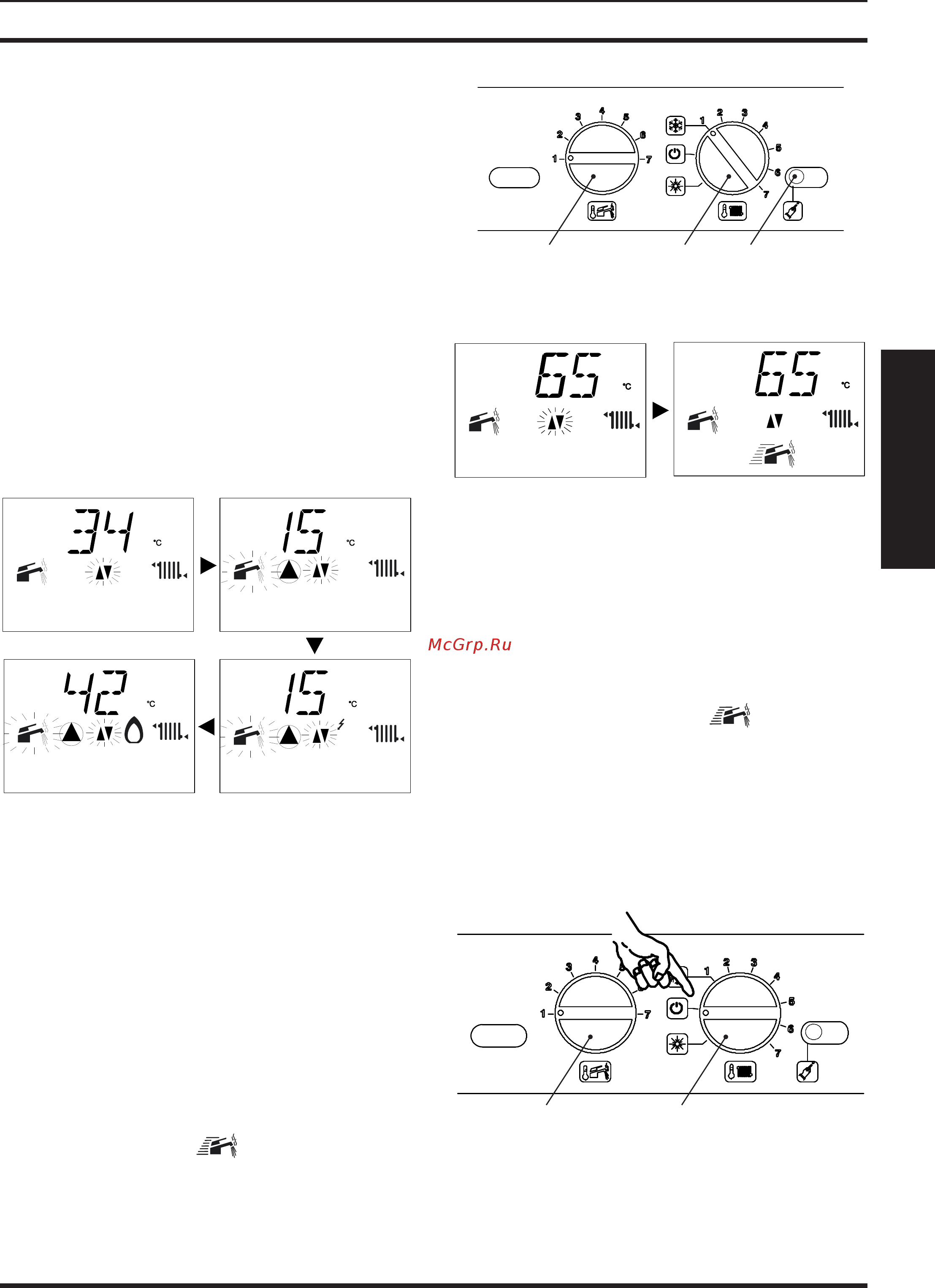

Цифра 2.18
Функція попереднього 2.5
нагрівання
Завдяки цій функції зменшується
споживання сантехнічної воду у момент
відбору, тому що бойлер готує воду з
заданою температурою.
Щоб активувати функцію Попереднього
нагріву, натискайте кнопку 13 Цифра 2.19
аж доки на РК-дисплеї Цифра 2.20 не
з’явиться позначка.
.
11
12 13
Цифра 2.19
Цифра 2.20
Прим. У разі переривання електричного
живлення на бойлер слід зачекати
не менш 1 хвилини, перш ніж знову
активувати цю функцію.
Щоб активувати функцію Попереднього
нагріву, натискайте кнопку 13 Цифра 2.19
аж доки з РК-дисплею
не зникне
позначка.
2.6 Вимкнення
Поверніть перемикач 12 як вказано на
Цифра 2.21 .
11
12
Цифра 2.21
Сигналізація на РК-дисплеї Цифра 2.22
