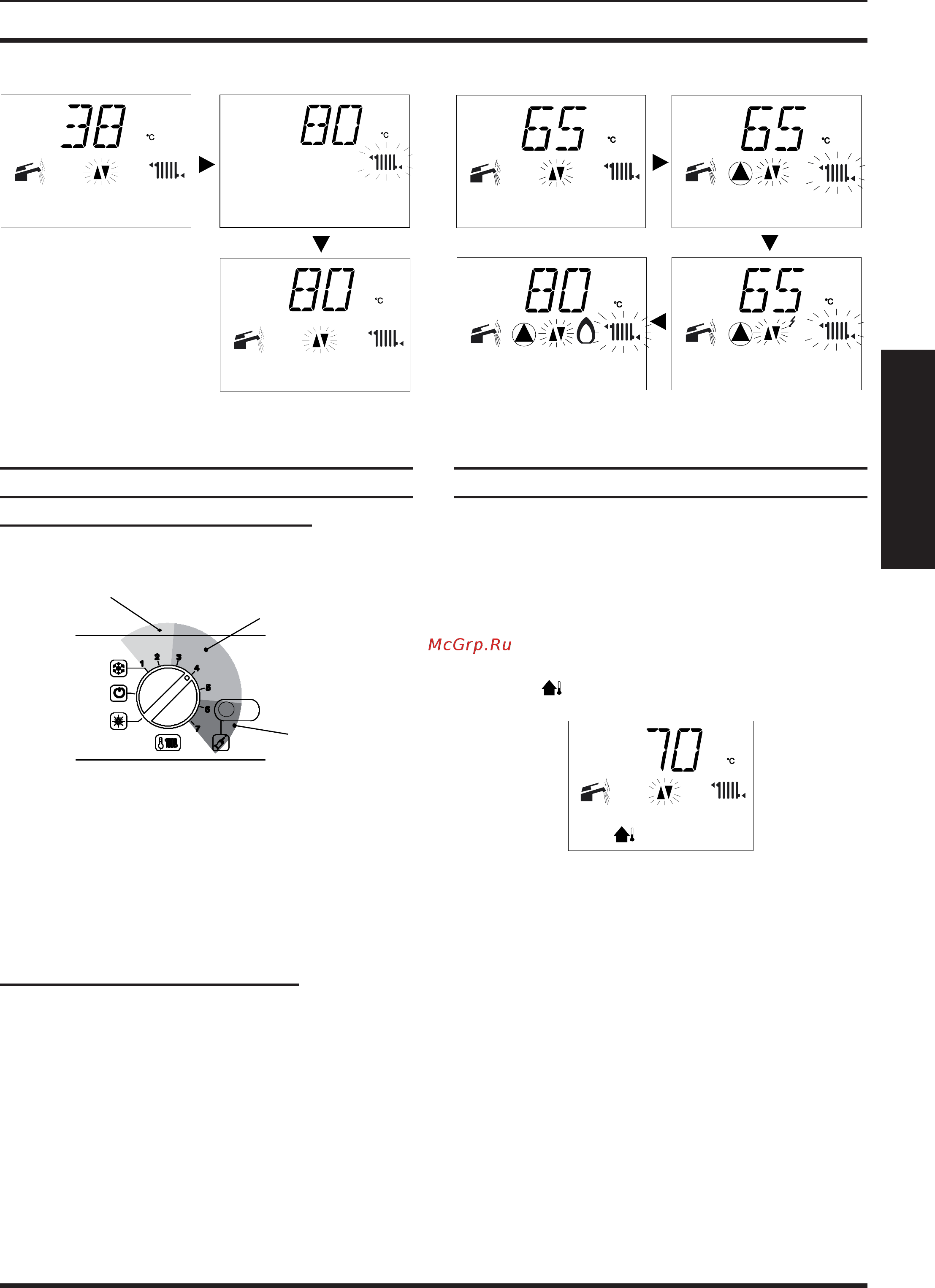

- 11 -
ВИКОРИСТАННЯ
ІНСТРУКЦІЇ З ВИКОРИСТАННЯ
Цифра 2.9
Налаштування температури опалення в
залежності від зовнішньої температури
(без зовнішнього давача-зонду)
Поверніть регулювальник, як вказано нижче:
Вiд 5 до 15°C
Biд -5 до +5°C
Нижче за -5°C
Цифра 2.10
Фахівець з монтажу допоможе Вам знайти
найкращі налаштування для системи.
Перевірити, чи досягнуто задану температуру
можна на РК-дисплеї
Запит на потужність опалення
В разі запиту на потужність опалення збоку
бойлера, можна відобразити послідовність
на РК-дисплеї на Цифра 2.11 .
Цифра 2.11
Налаштування температури опалення із
встановленим зовнішнім давачем-зондом
При встановленому зовнішньому зонді
(постачається окремо) температура вихідної
води в контурі опалення налаштовується
автоматично, залежно від зовнішньої
температури.
На РК-дисплеї ( Цифра 2.12 ) спалахує
позначка
.
Цифра 2.12
В такому разі монтаж бойлера має
здійснюватися кваліфікованим монтажником
( Див.роздiл "Задання коефіцієнту K
зовнішнього давача-зонду" на стор. 42 )
правильне положення регулювальника
температури опалення вказано на Цифра
2.13 .
