7. Wartung, Service, Garantie
7.1 Wartung und Service
Um einen ordnungsgemässen Betrieb zu gewährleisten
sind regelmässige Kontrollen auszuführen.
Alle 6 bis 12 Monate:
– Den Seiher, wenn vorhanden, auf Verschmutzung
(Sichtkontrolle) prüfen und allenfalls reinigen.
– Das Rückschlagventil auf seine Funktion prüfen.
– Die elektrische Ausrüstung auf ihre Funktions-
tüchtigkeit prüfen.
8. Ausserbetriebsetzung
9. Entsorgung
Komponenten, speziell Elektronik umweltgerecht
entsorgen (Sortentrennung) und die vor Ort geltenden
Bestimmungen und Normen beachten.
deutsch
10
6.5 Motorschutzschalter einstellen/testen
Der Motorschutzschalter respektiv das Thermorelais
muss auf den Nennstrom (siehe Typenschild Pumpe)
eingestellt werden:
1. Die Pumpe mit der maximalen Förderleistung
betreiben (vollständig geöffneter Schieber)
2. Den Einstellwert des Relais so weit senken bis das
Relais anspricht (Wenn die Auslöseposition des
Relais nicht erreicht wird, auch wenn die geringste
Stromstärke erreicht ist, muss das Relais ersetzt
werden, weil es defekt oder in Bezug zur Strom-
aufnahme des Unterwassermotor überdimensioniert
ist – Nach der Auswechslung ist die Einstell-
prozedur zu wiederholen.)
3. Den Eichzeiger des Relais auf Nennstrom
(siehe Typenschild Pumpe) stellen.
6.4 Stromaufnahme, Netzspannung
und Phasenungleichheit prüfen
Die Stromaufnahme und die Netzspannung jeder
einzelnen Phase sind zu prüfen. Der Nennstrom
darf auf keinen Fall überschritten werden
➜ siehe Typenschild. Die maximale Strom
Unsymmetrie zwischen den einzelnen Phasen darf
ab dem Mittelwert nicht grösser als ±5% sein.
(Bilden des Mittelwertes: Alle 3 Stromstärken
zusammen zählen und durch 3 dividieren.
Mittelwert ±5% ergeben die maximal Werte.)
Beim Überschreiten der maximalen Werte muss
die Anschlussbelegung geändert werden,
indem die Phasen gleichmässig verschoben werden.

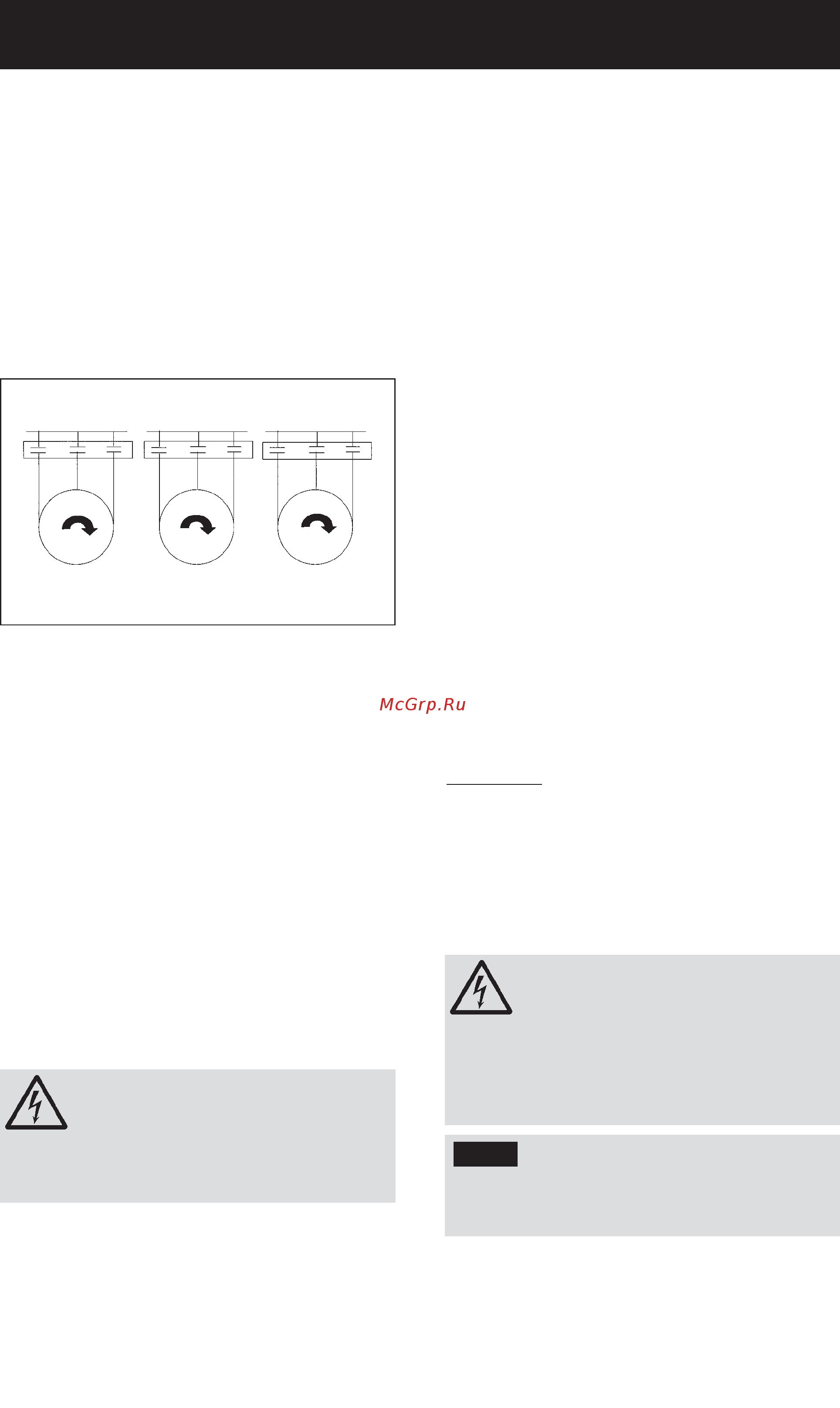

Falsch Zulässig Richtig
Vor Beginn der Wartungsarbeiten die
Pumpe unbedingt ausser Betrieb nehmen,
allpolig vom Netz trennen und gegen
Wiedereinschalten sichern.
Die Wartung- oder Servicearbeiten
dürfen nur durch von Biral ausgebildete
Fachpersonen ausgeführt werden.
– Messungen durchführen und protokollieren,
damit Veränderungen der Anlage möglichst früh
erkannt werden:
– Stromaufnahme
– Netzspannung
– Isolationswert
– Förderhöhe
– Fördermenge
Jedes Mal wenn die Unterwasserpumpe
aus dem Wasser gezogen wird:
– Pumpe und Zubehör auf Beschädigung,
Verschleiss untersuchen und beschädigte
Komponenten ersetzen.
Bei längerem Stillstand:
– Das Aggregat alle 2 bis 3 Monate einem 10minütigen
Testlauf unterziehen.
7.2 Ersatzteile
Bei den SUB4X sind die folgenden Komponenten
als Ersatzteile erhältlich:
– Motor
– Pumpe
– Unterwasserkabel
– Opferanode
– Strömungsmantel
– Seiher
– Auflagefüsse
Ersatzteillisten der SUB6N – SUB12X können
bei Biral bezogen werden.
Bei Bedarf muss eine Biral Servicestelle kontaktiert
werden. Auftragsnummer vom Typenschild angeben.
7.3 Garantie
Für die hier beschriebene Unterwasserpumpe gelten die
allgemeinen Verkaufs- und Lieferbestimmungen (siehe
www.biral.ch
) wie für alle anderen Produkte von Biral.
Eine der grundlegenden Bedingungen für die Garantie-
gewährung ist die Beachtung jedes einzelnen Punktes
dieser Dokumentation. Eine durch Verschleiss und/oder
Korrosion bedingte Betriebsstörung fällt nicht unter
Garantie.
Die Versorgungsspannung ist allpolig zu
trennen und gegen Wiedereinschaltung
zu sichern.
Die Ausserbetriebsetzung ist in umge-
kehrter Reihenfolge der Inbetriebnahme
zu tätigen.
Das Pumpengewicht kann durch das sich
in der Pumpe befindende Wasser erhöht
sein.
Achtung
Bei längerem Stillstand der Pumpe sollte
die Pumpe ca. 1× pro Monat für einen
kurzen Funktionstest in Betrieb genommen
werden. (Wasserstand prüfen, so dass die
Pumpe nicht trocken lauft.)
UVW WUV VWU
U = 5.1 A
V = 4.6 A
W = 5.3 A
W = 5.0 A
U = 4.8 A
V = 5.2 A
V = 5.0 A
W = 4.9 A
U = 5.1 A
L
1
L
2
L
3
L
1
L
2
L
3
L
1
L
2
L
3
