7. Întreţinere, service, garanţie
7.1 Întreţinere şi service
Pentru a garanta o funcţionare corespunzătoare,
trebuie
efectuate verificări regulate.
La fiecare 6 până la 12 luni:
– Dacă este prevazută, verificaţi sita de murdărie
(verificare vizuală) şi curăţaţi-o dacă este necesar.
– Verificaţi funcţionarea clapetului de sens.
– Verificaţi funcţionalitatea echipamentului
electric.
8. Scoaterea din funcţiune
9. Casarea
Casaţi componentele, în special pe cele electronice,
în mod ecologic (sortare) şi respectaţi specificaţiile
şi normele în vigoare pe plan local.
română
40
6.5 Setarea/testarea comutatorului de protecţie
a motorului
Comutatorul de protecţie a motorului şi releul termic
trebuie setate la curentul nominal
(vezi plăcuţa de identificare a pompei):
1. Utilizaţi pompa la puterea de pompare maximă
(robinetul deschis complet)
2. Coboraţi valoarea setată a releului pană cand
releul se declanşează (dacă nu se atinge poziţia
de declanşare a releului, chiar dacă se atinge cea
mai mică intensitate a curentului, atunci releul
trebuie inlocuit, intrucat este defect sau
supradimensionat faţă de consumul de current
al motorului. După inlocuire, trebuie – repetetă
procedura de setare).
3. Setaţi indicatorul releului la curentul nominal
(vezi plăcuţa de identificare a pompei).
6.4 Verificarea consumului de curent,
a tensiunii de reţea şi a inegalităţii fazelor
Trebuie verificate consumul de curent şi tensiunea
de reţea pentru fiecare fază. Curentul nominal nu
trebuie depăşit in niciun caz.
➜ vezi plăcuţa de identificare. Asimetria maximă
a curentului dintre faze nu trebuie să fie mai mare
de ±5% faţă de valoarea medie.
Determinarea valorii medii: Adunaţi toate cele 3
intensităţi ale curentului şi impărţiţi-le la 3.
Valoarea medie ±5% indică valoarea maximă.)
In cazul depăşirii valorii maxime, componentele
de conexiuni trebuie schimbate prin deplasarea
lor şi obţinerea unor valori uniforme pe cele 3 faze.
Înaintea începerii lucrărilor de întreţinere,
scoateţi obligatoriu pompa din funcţiune,
deconectaţi toţi polii de la reţea şi asiguraţi-o
împotriva repornirii.
Lucrările de întreţinere sau service trebuie
efectuate numai de către persoanele
specializate şi instruite de Biral.
– Efectuaţi măsurătorile şi inregistraţi-le, pentru ca
modificările instalaţiei să fie observate cat mai
devreme:
– Consumul de curent
– Tensiunea de reţea
– Valoarea izolaţiei
– Înălţimea de pompare
– Debitul
De fiecare dată când o pompă submersibilă
este scoasă din apă:
– Verificaţi pompa şi accesoriile pentru deteriorări
şi uzuri şi inlocuiţi componentele deteriorate.
În cazul perioadelor lungi de repaos:
– Supuneţi agregatul unui test de funcţionare
de 10 minute la fiecare 2-3 luni.
7.2 Piese de schimb
La SUB4X, sunt disponibile următoarele piese
de schimb:
– Motorul
– Pompa
– Cablul imersabil
– Anodul de sacrificiu
– Carcasa de flux
–Sita
– Picioarele de amplasare
Listele cu piese de schimb pentru SUB6N – SUB12X
se pot obţine de la Biral.
Dacă este necesar, trebuie contactată o unitate
de service Biral. Comunicaţi numărul de comandă
de pe plăcuţa de identificare.
7.3 Garanţia
Condiţiile generale de vânzare şi livrare (vezi www.biral.ch)
valabile pentru toate celălalte produse Biral sunt
valabile şi pentru pompele submersibile descrise aici.
O condiţie de bază pentru acordarea garanţiei este
respectarea fiecărui punct din această documentaţie.
Defecţiunile cauzate de uzură şi/sau coroziune nu sunt
acoperite de garanţie.
Tensiunea de alimentare trebuie deconectată
de la toţi polii şi asigurată împotriva repornirii.
Scoaterea din funcţiune se efectuează în
ordine inversă faţă de punerea în funcţiune.
Greutatea pompei poate creşte din cauza
apei care se află în pompă.
Atenţie
În cazul unei perioade lungi de repaus,
pompa trebuie pusă în funcţiune cca
o dată pe lună pentru un scurt test funcţional.
(Verificaţi nivelul apei, astfel încât pompa
să nu funcţioneze pe uscat.)

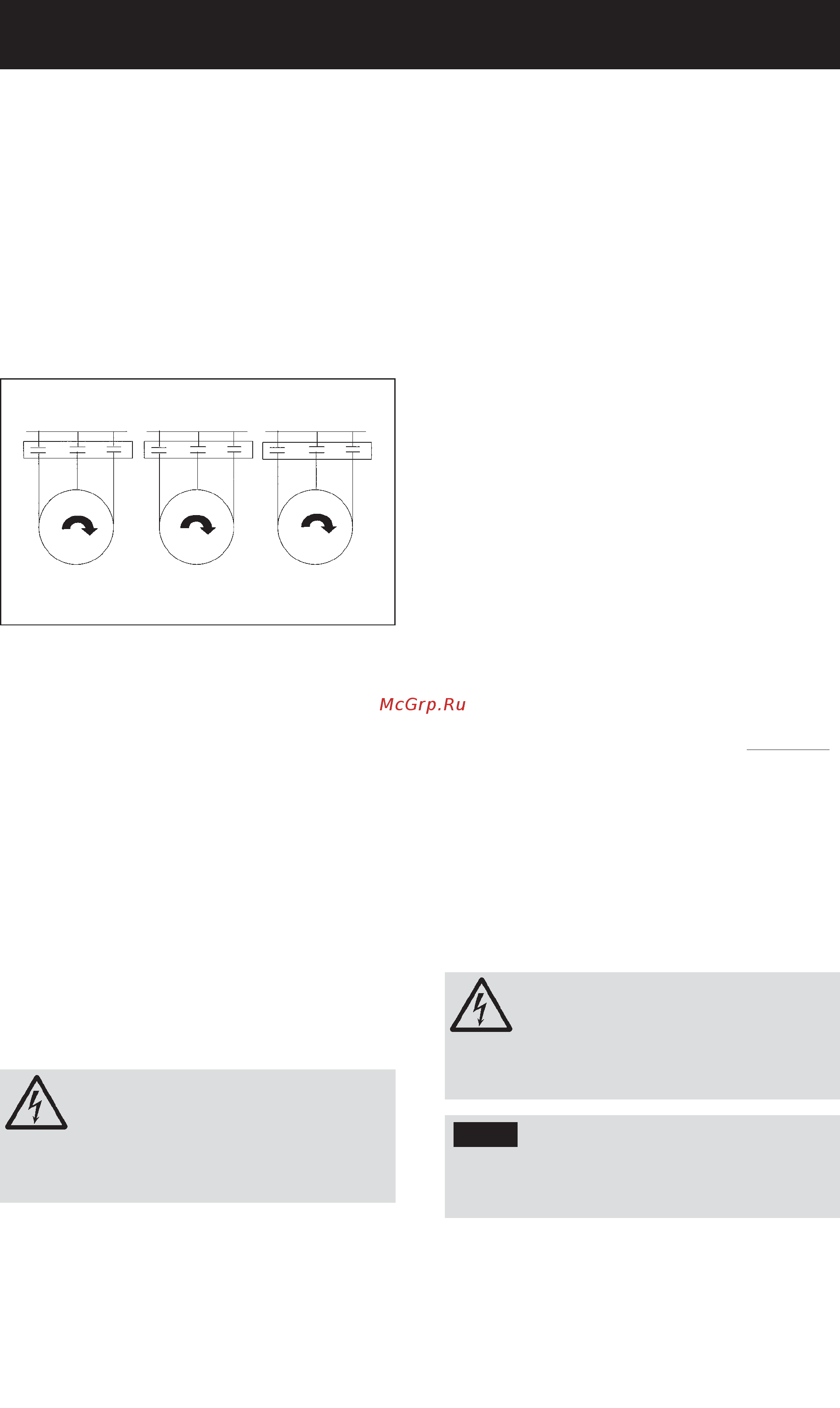

Greşit Admis Corect
UVW WUV VWU
U = 5.1 A
V = 4.6 A
W = 5.3 A
W = 5.0 A
U = 4.8 A
V = 5.2 A
V = 5.0 A
W = 4.9 A
U = 5.1 A
L
1
L
2
L
3
L
1
L
2
L
3
L
1
L
2
L
3
