4.6.1 Przykład instalacji z rurą filtrującą dołem 4.6.2 Przykład instalacji z rurą filtrującą górą
4.8 Dalsze instalacje
W celu uzyskania przykładów instalacji
– w płaszczu ciśnieniowym
– ze zbiornikiem przeponowym
– z powietrznikiem
proszę kontaktować się z firmą Biral.
27
Uwaga
W przypadku instalacji, w której wejście
wody znajduje się powyżej, lub na tej
samej wysokości co silnik, należy zawsze
montować płaszcz przepływowy.
W ten sposób zapobiega się
bezpośredniemu zasysaniu ciał stałych
(piasku i szlamu) i nadmiernemu
zużywaniu się pompy.
4.7 Montaż w studni zbiorczej
Uwaga
Przy montażu poziomym pompy głębinowej
należy zamontować płaszcz przepływowy
z koszem ssawnym. Płaszcz przepływowy
zapewnia właściwe chłodzenie silnika.
Kosz ssawny chroni pompę głębinową
przed uszkodzeniem przez obce ciała
i zmniejsza powstający lej ssący.
Dzięki temu uzyskuje się większą objętość
użyteczną.

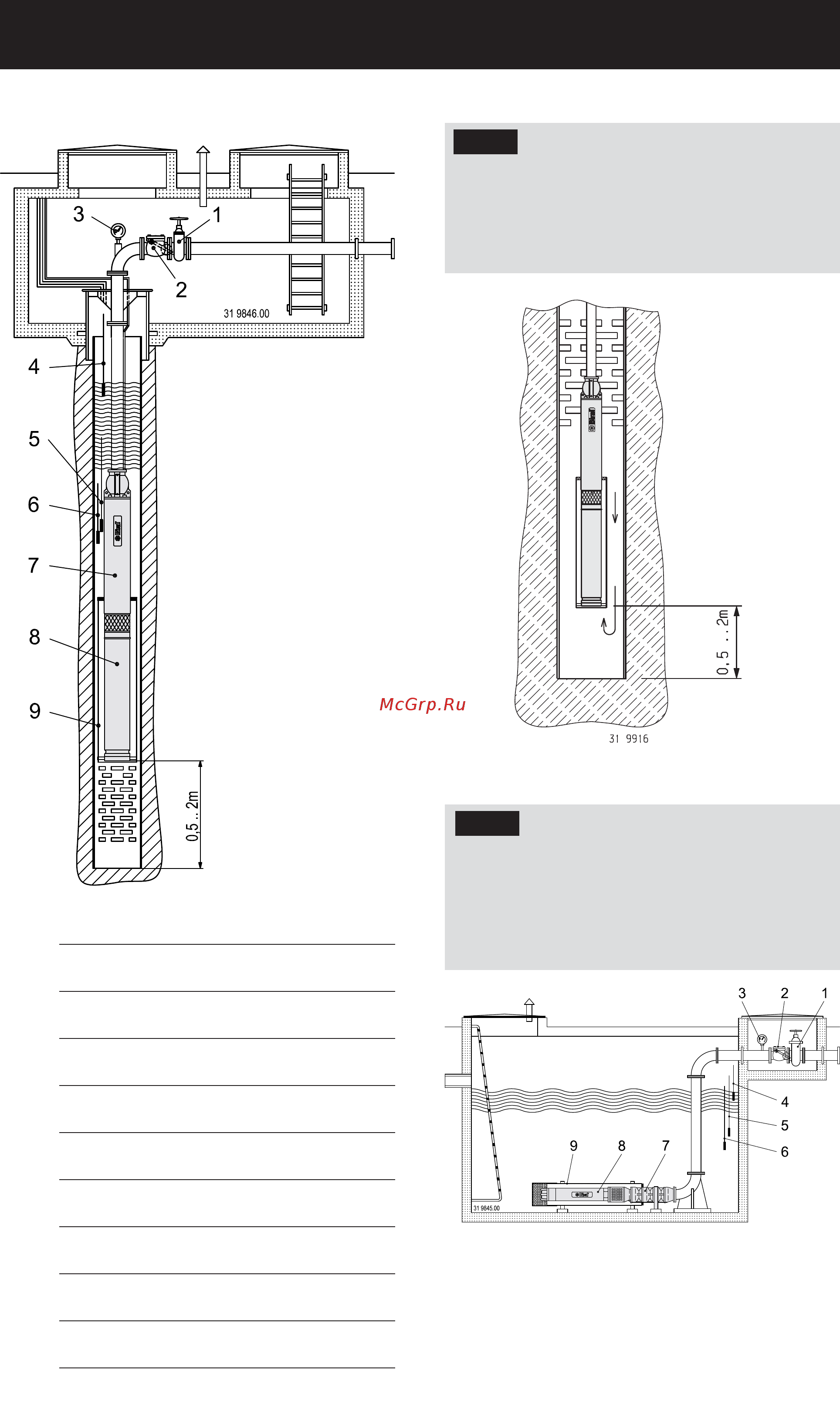

1 Zasuwa odcinająca/regulująca
2 Zawór zwrotny
(łagodnie się zamykający)
3 Punkt pomiaru ciśnienia
(manometr)
4 Elektroda "Zezwolenie na pracę pompy”
(zabezpieczenie przed suchobiegiem)
5 Elektroda „Pompa stop”
(zabezpieczenie przed suchobiegiem)
6 Elektroda „Masa”
(zabezpieczenie przed suchobiegiem)
7 Pompa głębinowa
(hydraulika)
8 Pompa głębinowa
(silnik)
9 Płaszcz przepływowy
