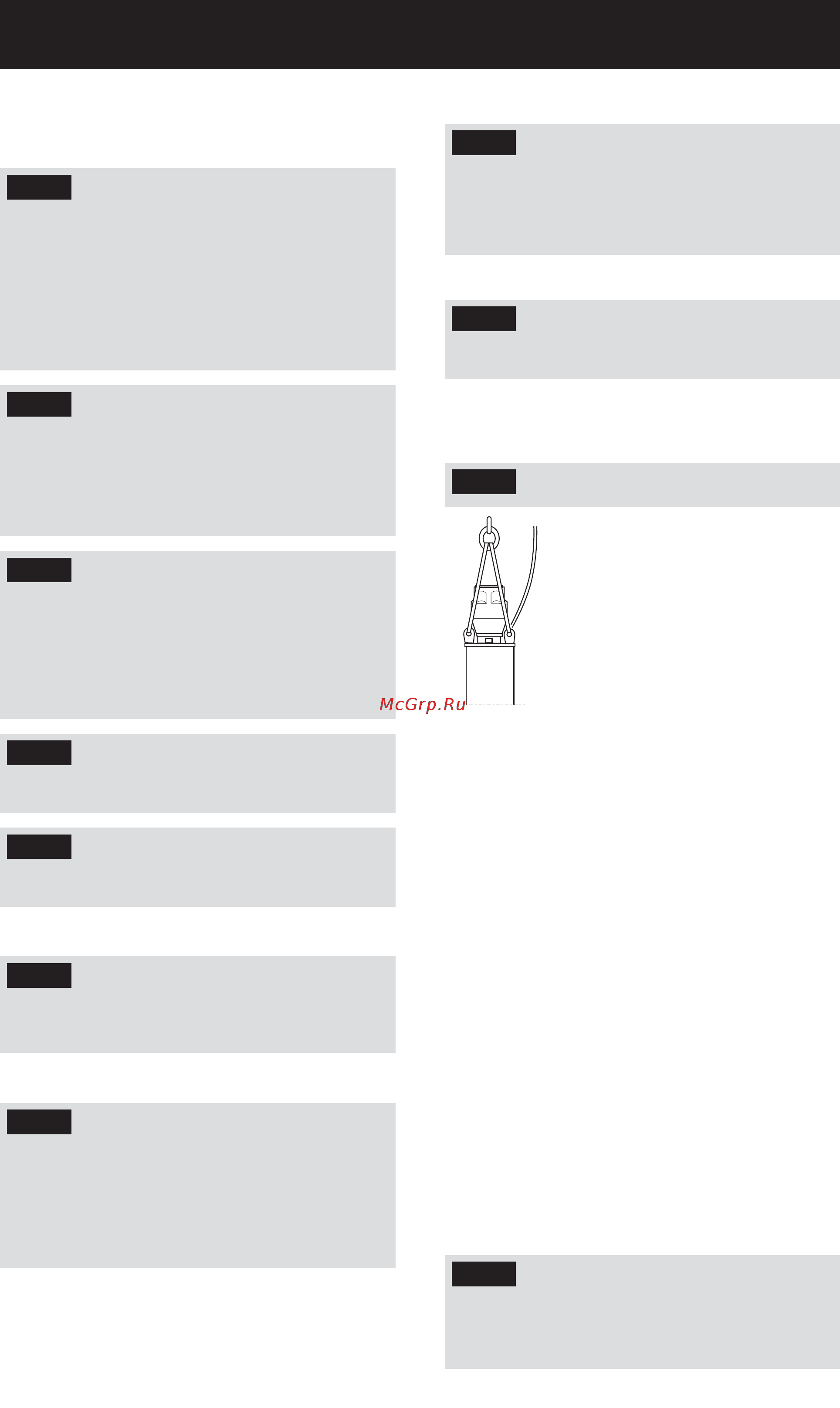

Biral SUB6N [6/60] Montage
![Biral SUB6N [6/60] Montage](/views2/1425212/page6/bg6.png)
4. Montage
4.1 Vorabprüfungen/Montagevorschriften
deutsch
4.2 Montage des Strömungsmantels
4.5 Montage eines Rückschlagventil
4.6 Installation im Brunnen
1 Bohrloch zweckmässig abdecken/absperren
2 Pumpe an Hebezeug befestigen
3
Als zusätzliche Sicherheit und bei Kunststoffleitungen
empfehlen wir, ein Stahlseil an die Pumpe
anzubringen.
4 Das Kabel alle 2 Meter an die Druckleitung
befestigen. Das Unterwasserkabel darf bei der
Installation/Absenken der Pumpe nicht beschädigt
werden.
5 Manometer und Absperrschieber in die Druckleitung
montieren.
6 Ausserhalb des Bohrloches eine Kabelreserve
von 2 Meter vorsehen.
Empfehlungen:
– Anstelle eines Manometers kann eine Messstelle
zur schnellen Montage von einem Manometer
installiert werden. Wir empfehlen die Verwendung
von «Twinlok
Test Plugs». Wichtig ist, dass das
Manometer respektiv
der Messpunkt pumpenseitig,
vor dem Schieber montiert wird
(siehe Installationsbeispiele).
– Bei stark sandhaltigem Wasser einen Kugelhahnen
oder ein T-Stück mit Schieber vor den Schieber
in der Druckleitung montieren, damit die Pumpe
durchgespült werden kann.
– Für den Trockenlaufschutz genügend Platz freihalten,
eventuell «Führungsrohe» für die Elektroden
montieren, so dass diese einfach ersetzt werden
könnten.
della
foro sede
stabilit‡,
6
Es werden sanftschliessende Rückschlagventile
oder Düsenrückschlagventile empfohlen.
Achtung
Sicherstellen, dass die Rotoren von Motor
und Pumpe sich frei drehen können
und nicht blockiert sind. Dies ist vor allen
nach einer längeren Lagerung wichtig.
Im stromlosen Zustand mit einem
Schraubenzieher, zwischen Motor
und Pumpe, die Kupplung drehen.
Darauf achten, dass nichts zerkratzt wird.
Achtung
Bei der Installation beachten, dass auf der
Saugseite, auch bei einem dynamischen
Tiefstwasserstand, folgende Bedingungen
erfüllt werden:
– durch die Wirbelbildung keine Luft
angesaugt wird – minimal Überdeckung
berücksichtigen
– Trockenlaufschutz bei Schwankungen
des Wasserspiegels vorsehen
Achtung
Nach Möglichkeit den Brunnen von
Schlamm und Sandablagerungen vor einer
Montage der Unterwasserpumpe reinigen
(Schlammsack absaugen).
Achtung
Bei allen Montagearbeiten darauf achten,
dass die Unterwasserpumpe nicht zerkratzt
wird. Die Korrosionsbeständigkeit
des Produktes wird ansonsten verkürzt.
Achtung
Der Strömungsmantel dient zur gezielten
Führung des Wassers am Pumpenmotor
für dessen Kühlung. Kann nicht als
Saugmantel, für das Ansaugen von tiefer
liegendem Wasser, verwendet werden.
4.3 Montage einer zusätzlichen Opferanode
Achtung
Bei besonders korrosiven Umgebungs-
bedingungen besteht bei der Serie SUB4X
die Möglichkeit, eine zusätzliche Opfer-
anode zwischen Druckstutzen und
Druckleitung zu montieren.
Die zusätzliche Opferanode wird druck-
seitig in das Gewinde eingeschraubt,
festgezogen und mit der Madenschraube
gesichert.
4.4 Montage des Trockenlaufschutzes
Achtung
Bei Niveau Schwankungen empfiehlt es
sich einen Trockenlaufschutz zu montieren,
um sicherzustellen, dass die Unterwasser-
pumpe nie ohne Wasser läuft.
Herstellerangaben für die Montage
des Trockenlaufschutzes beachten!
Achtung
Es ist zwingend, ein Rückschlagventil
ausserhalb des Brunnens zu montieren.
Nur so kann ein zuverlässiger Betrieb
gewährleistet werden.
Achtung
Alle Stösse, Reibungen und Kraftauf-
wendungen bei der Montage vermeiden!
Achtung
Sicherstellen, dass die Unterwasserpumpe
mindestens 0,5 bis 2 Meter über dem
Brunnenboden, respektiv der Schlamm-
ablagerungsobergrenze installiert wird.
Die Pumpe darf auf keinen Fall versanden
oder verschlammen.
Achtung
Bevor die Unterwasserpumpe im Brunnen
installiert wird, muss die Motoren-
Wasserfüllung kontrolliert werden.
Hierfür steht eine Füllschraube am
Motorenflansch zur Verfügung.
Der Motor muss vollkommen gefüllt sein.
Ansonsten besteht die Gefahr, dass die
Motorwicklung verbrennt, da die Kühlung
nicht gewährleistet ist. Zum Nachfüllen
Leitungswasser (kein destilliertes Wasser)
verwenden.
