română

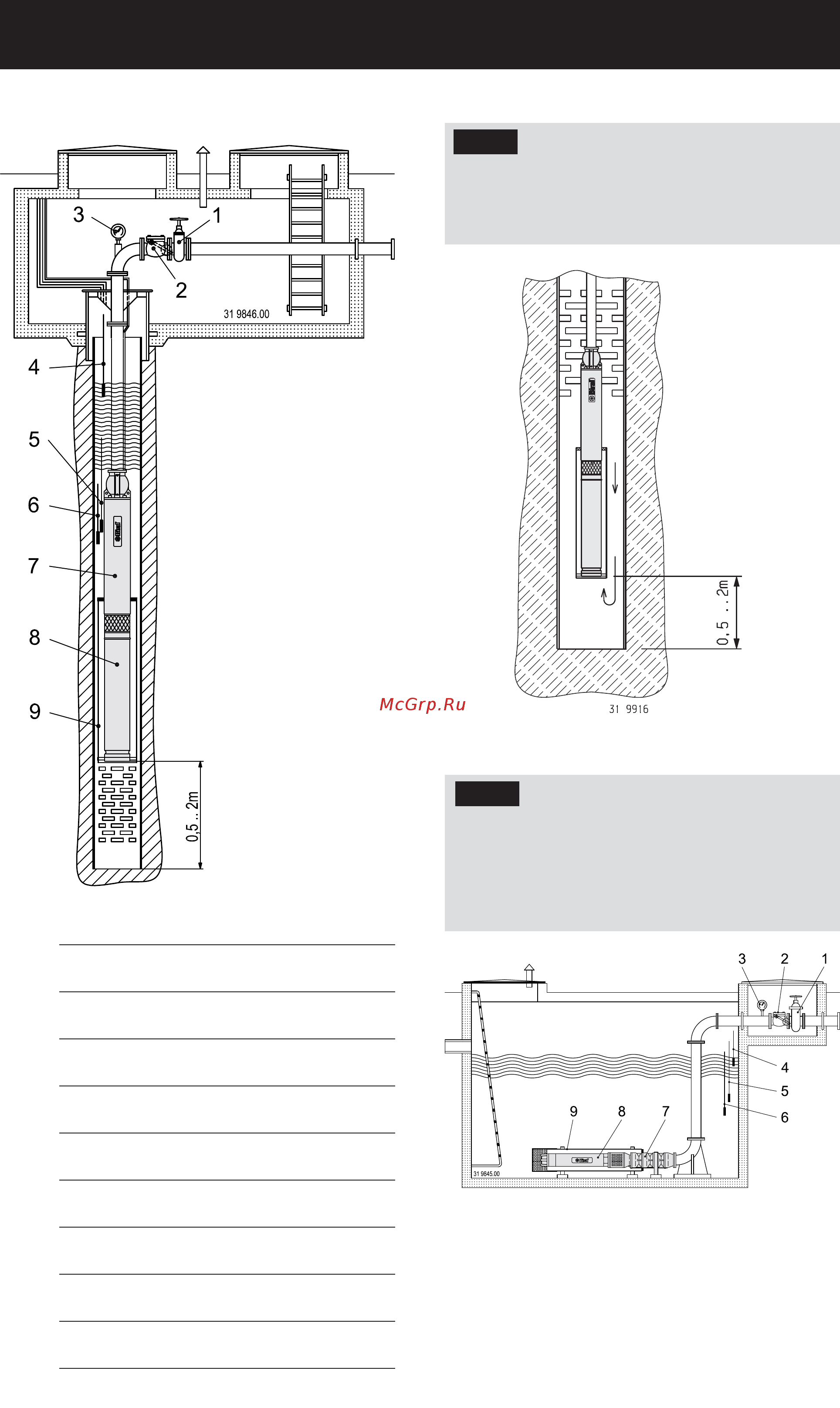

4.6.1 Exemplu de instalare cu conducta de filtrare jos 4.6.2 Exemplu de instalare cu conducta de filtrare sus
4.8 Alte aplicaţii
Pentru exemplele de instalare
– în carcasa sub presiunea
– cu recipientul cu membrană
– cu rezervor presurizat
trebuie să contactaţi Biral.
37
Atenţie
În instalaţii, în care admisia apei se află
deasupra sau la aceeaşi înălţime cu motorul,
trebuie montată întotdeauna o carcasă
de flux. Astfel se evită aspirarea directă
a substanţelor solide (nisip şi noroi) care
cauzează supraîncalzirea pompei.
4.7 Instalarea în puţ de colectare
Atenţie
În cazul montajului orizontal al pompei
submersibile, este obligatoriu să se monteze
o carcasă de flux cu sită. Carcasa de flux
asigură răcirea necesară a motorului.
Sita protejează pompa submersibilă împotriva
deteriorării cauzate de corpurile străine
şi împiedică acumulările în pâlnia de aspirare.
Astfel se obţine un volum util mai mare.
1 Robinet de închidere
2 Robinet de închidere (cu acţionare lentă)
3 Punct de măsurare a presiunii (manometru)
4 Electrod ʼʼpornire pompăʼʼ
(protecţie împotriva funcţionării pe uscat)
5 Electrod ʼʼoprire pompăʼʼ
(protecţie împotriva funcţionării pe uscat)
6 Electrod ʼʼde pamântʼʼ
(protecţie împotriva funcţionării pe uscat)
7 Pompă submersibilă (hidraulic)
8 Pompă submersibilă (motor)
9 Carcasă de flux
