Abmessungen/Dimensions Motor
Wymiary/Dimensiuni/Размеры Motor/Silnik/Двигатель
Artikel-Nr. Gewicht
Article-no. Weight
1× 230 V, 50 Hz, 2900
1
/min
Artykuł nr Ciężar
Type Articol nr. ∅ max. Greutate
Tip/Тип Артикул DN ∅ макс. ABCМасса P
N IN ∅
[”] [mm] [mm] [mm] [mm] [kg] [kW] [A] [mm
2
]
3× 400 V, 50 H, 2900
1
/min
PN IN ∅
[”] [mm] [mm] [mm] [mm] [kg] [kW] [A] [mm
2
]
Anhang/ Annexe/ Załącznik/Anexă/Приложение
C
A
B
Ø Max
DN
Serie
Szereg
Seria
Серия
SUB4X

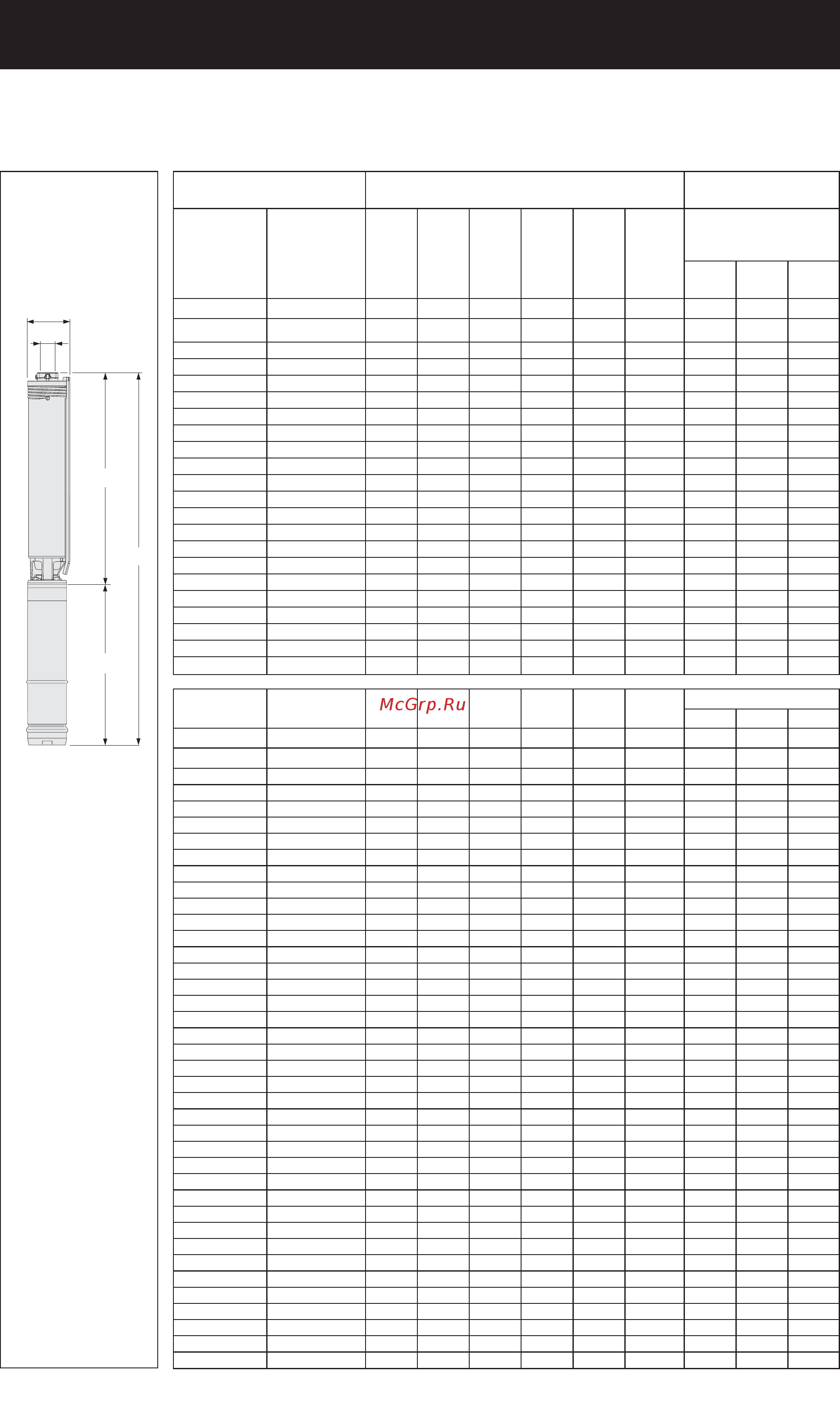

11. Technische Daten/Technical data
Dane Techniczne/Date tehnice/ Технические данные
53
SUB4X 1-5E 31 0480.0005 1
1
/
4
97 295 242 537 11.3 0.37 4.1 3× 1,5
SUB4X 1-8E 31 0480.0008 1
1
/
4
97 362 242 604 11.8 0.37 4.1 3× 1,5
SUB4X 1-12E 31 0480.0012 1
1
/
4
97 452 270 722 12.7 0.55 6.5 3× 1,5
SUB4X 1-16E 31 0480.0016 1
1
/
4
97 542 299 841 15.7 0.75 7.6 3× 1,5
SUB4X 1-24E 31 0480.0024 1
1
/
4
97 722 384 1106 20.3 1.10 10.8 3× 1,5
SUB4X 3-4E 31 0480.0104 1
1
/
4
97 312 242 554 11.6 0.37 4.1 3× 1,5
SUB4X 3-6E 31 0480.0106 1
1
/
4
97 377 242 619 11.8 0.37 4.1 3× 1,5
SUB4X 3-9E 31 0480.0109 1
1
/
4
97 475 270 745 12.8 0.55 6.5 3× 1,5
SUB4X 3-13E 31 0480.0113 1
1
/
4
97 605 299 904 15.9 0.75 7.6 3× 1,5
SUB4X 3-19E 31 0480.0119 1
1
/
4
97 800 384 1184 20.5 1.10 10.8 3× 1,5
SUB4X 5-3E 31 0480.0203 1
1
/
4
97 312 242 554 11.2 0.37 4.1 3× 1,5
SUB4X 5-4E 31 0480.0204 1
1
/
4
97 312 242 554 11.4 0.37 4.1 3× 1,5
SUB4X 5-6E 31 0480.0206 1
1
/
4
97 377 270 647 12.2 0.55 6.5 3× 1,5
SUB4X 5-8E 31 0480.0208 1
1
/
4
97 442 299 741 15.4 0.75 7.6 3× 1,5
SUB4X 5-13E 31 0480.0213 1
1
/
4
97 605 384 989 19.5 1.10 10.8 3× 1,5
SUB4X 7-4E 31 0480.0304 2 97 397 299 667 15.0 0.75 7.6 3× 1,5
SUB4X 7-6E 31 0480.0306 2 97 503 299 802 15.2 0.75 7.6 3× 1,5
SUB4X 7-8E 31 0480.0308 2 97 608 384 992 19.3 1.10 10.8 3× 1,5
SUB4X 1-5 31 0470.0005 1
1
/
4
97 295 214 509 10.5 0.25 0.7 4× 1,5
SUB4X 1-8 31 0470.0008 1
1
/
4
97 362 223 585 11.0 0.37 1.1 4× 1,5
SUB4X 1-12 31 0470.0012 1
1
/
4
97 452 242 694 12.5 0.55 1.6 4× 1,5
SUB4X 1-16 31 0470.0016 1
1
/
4
97 542 270 812 14.4 0.75 2.1 4× 1,5
SUB4X 1-24 31 0470.0024 1
1
/
4
97 722 298 1020 16.6 1.10 3.0 4× 1,5
SUB4X 3-4 31 0470.0104 1
1
/
4
97 312 214 526 10.8 0.25 0.7 4× 1,5
SUB4X 3-6 31 0470.0106 1
1
/
4
97 377 223 600 11.0 0.37 1.1 4× 1,5
SUB4X 3-9 31 0470.0109 1
1
/
4
97 475 242 717 12.6 0.55 1.6 4× 1,5
SUB4X 3-13 31 0470.0113 1
1
/
4
97 605 270 875 14.6 0.75 2.1 4× 1,5
SUB4X 3-19 31 0470.0119 1
1
/
4
97 800 298 1098 16.8 1.10 3.0 4× 1,5
SUB4X 3-25 31 0470.0125 1
1
/
4
97 995 327 1322 19.3 1.50 4.0 4× 1,5
SUB4X 3-32 31 0470.0132 1
1
/
4
97 1255 440 1695 25.3 2.20 5.9 4× 1,5
SUB4X 3-39 31 0470.0139 1
1
/
4
97 1482 440 1922 26.5 2.20 5.9 4× 1,5
SUB4X 5-3 31 0470.0203 1
1
/
4
97 312 214 526 10.4 0.25 0.7 4× 1,5
SUB4X 5-4 31 0470.0204 1
1
/
4
97 312 223 535 10.6 0.37 1.1 4× 1,5
SUB4X 5-6 31 0470.0206 1
1
/
4
97 377 242 619 12.0 0.55 1.6 4× 1,5
SUB4X 5-8 31 0470.0208 1
1
/
4
97 442 270 712 14.1 0.75 2.1 4× 1,5
SUB4X 5-13 31 0470.0213 1
1
/
4
97 605 298 903 15.8 1.10 3.0 4× 1,5
SUB4X 5-17 31 0470.0217 1
1
/
4
97 735 327 1062 17.8 1.50 4.0 4× 1,5
SUB4X 5-21 31 0470.0221 1
1
/
4
97 865 440 1305 22.7 2.20 5.9 4× 1,5
SUB4X 5-25 31 0470.0225 1
1
/
4
97 995 440 1435 23.6 2.20 5.9 4× 1,5
SUB4X 7-4 31 0470.0304 2 97 397 270 639 13.7 0.75 2.1 4× 1,5
SUB4X 7-6 31 0470.0306 2 97 503 270 773 13.9 0.75 2.1 4× 1,5
SUB4X 7-8 31 0470.0308 2 97 608 298 906 15.6 1.10 3.0 4× 1,5
SUB4X 7-12 31 0470.0312 2 97 818 327 1145 18.2 1.50 4.0 4× 1,5
SUB4X 7-17 31 0470.0317 2 97 1113 440 1553 23.6 2.20 5.9 4× 1,5
SUB4X 7-20 31 0470.0320 2 97 1270 507 1777 27.7 3.00 7.8 4× 1,5
SUB4X 7-23 31 0470.0323 2 97 1428 507 1935 28.5 3.00 7.8 4× 1,5
SUB4X 7-27 31 0470.0327 2 97 1670 583 2253 34.9 4.00 10.0 4× 1,5
SUB4X 15-5 31 0470.0405 2 97 664 440 1104 21.2 2.20 5.9 4× 1,5
SUB4X 15-7 31 0470.0407 2 97 664 440 1104 21.4 2.20 5.9 4× 1,5
SUB4X 15-10 31 0470.0410 2 97 868 507 1375 25.7 3.00 7.8 4× 1,5
SUB4X 15-13 31 0470.0413 2 97 1104 583 1687 32.4 4.00 10.0 4 × 1,5
SUB4X 15-18 31 0470.0418 2 97 1477 697 2174 39.4 5.50 13.7 4 × 1,5
