7. Konserwacja, serwis, gwarancja
7.1 Konserwacja i serwis
Dla zapewnienia pracy zgodnej z przepisami należy
przeprowadzać regularne kontrole.
Co 6 do 12 miesięcy:
– Kosz ssawny, jeżeli występuje sprawdzać
na zanieczyszczenia (kontrola wizualna)
i za każdym razem czyścić.
– Zawór zwrotny sprawdzać działanie.
– Wyposażenie elektryczne sprawdzać działanie.
8. Wyłączenie
9. Utylizacja
Usuwać składniki, szczególnie elektroniczne zgodnie
z przepisami o ochronie środowiska (sortowanie)
i przestrzegać miejscowych obowiązujących wymagań
i norm.
polski
30
6.5 Regulacjantestowanie wyłącznika samoczynnego
silnika
Wyłącznik samoczynny silnika względny przekaźnik
cieplny musi być regulowany na prąd znamionowy
(patrz tabliczkę znamionowa pompy):
1. Włączyć pompę na maksymalną wydajność
zasilania (zasuwa całkowicie otwarta)
2. Wartość nastawczą przekaźnika obniżyć tak
dalece, aż przekaźnik zadziała (jeśli położenie
zwolnienia przekaźnika nie zostanie osiągnięte,
również gdy osiągnięto najmniejsze natężenie
prądu, należy wymienić przekaźnik, ponieważ
jest uszkodzony lub w odniesieniu do prądu
pobieranego przez silnik zanurzony jest za duży -
Po wymianie należy powtórzyć proces regulacji.)
3. Ustawić wskaźnik cechowania przekaźnika na prąd
znamionowy (patrz tabliczka znamionowa pompy)
6.4 Sprawdzić prąd pobierany, napięcie sieciowe
i nierówność faz
Należy sprawdzić prąd pobierany i napięcie sieciowe
każdej fazy oddzielnie. Prąd znamionowy w żadnym
wypadku nie powinien być przekroczony.
➜ patrz tabliczka znamionowa. Maksymalna asymetria
prądu między poszczególnymi fazami nie powinna
średnio przekraczać ±5%.
(rysunki wartości średnich: Policzyć wszystkie 3 prądy
elektryczne razem i podzielić przez 3.
Wartość średnia wynosi ±5% wartości maksymalnej.)
W razie przekroczenia wartości maksymalnej należy
zmienić zajętość przyłącza, przy czym fazy zostaną
równomiernie przesunięte.
Przed przystąpieniem do konserwacji
bezwzględnie wyłączyć pompę, odłączyć od
sieci na wszystkich biegunach i zabezpieczyć
przed ponownym załączeniem.
Wszelkie prace konserwacyjne i serwisowe
muszą być wykonywane wyłącznie przez
fachowców przeszkolonych przez Biral.
– Przeprowadzić pomiary i zaprotokółować, przy tym
zmiany urządzenia możliwie szybko zostaną odkryte:
– pobór prądu
– napięcie sieciowe:
– wartość izolacji
– Wysokość ssania/napływu:
– tłoczona ilość
Za każdym razem, gdy pompa głębinowa
zostanie wyciągnięta z wody:
– Zbadać pompę i osprzęt na uszkodzenia,
zużycie i wymienić uszkodzone składniki.
Przy dłuższym postoju:
– Co 2 do 3 miesiące przeprowadzać 10-minutowy
bieg testowy agregatu.
7.2 Części zamienne
W przypadku SUB4X można nabyć następujące
składniki jako części zamienne:
– Silnik
– Pompa
– kabel podwodny
– anoda reakcyjna
– płaszcz przepływowy
– kosz ssawny
– stopy podpierające
Listy części zamiennych SUB6N –SUB12X można
nabyć w firmie Biral.
W razie potrzeby należy kontaktować się z serwisem
Birala. Podać numer zamówienia z tbliczki znamionowej
7.3 Gwarancja
Do opisanej tu pompy głębinowej stosują się ogólne
warunki sprzedaży i dostaw (patrz www.biral.ch
)
jak dla wszystkich produktów Birala.
Jednym z podstawowych warunków gwarancji -
rękojmi jest przestrzeganie każdego poszczególnego
punktu niniejszej dokumentacji. Zakłócenia produkcji
spowodowane przez zużycie i/lub korozję nie podlegają
gwarancji.
Napięcie zasilające należy odłączyć
na wszystkich fazach i zabezpieczyć
przed ponownym włączeniem.
Wyłączenie należy rozprowadzić w
odwrotnej kolejności do uruchamiania.
Ciężar pompy może być zwiększony
o ciężar znajdującej się w niej wody.
Uwaga
Przy dłuższym postoju pompa powinna
około 1× w miesiącu być włączana
na krótki test działania. (sprawdzić stan
wody, by pompa nie pracowała na sucho.)

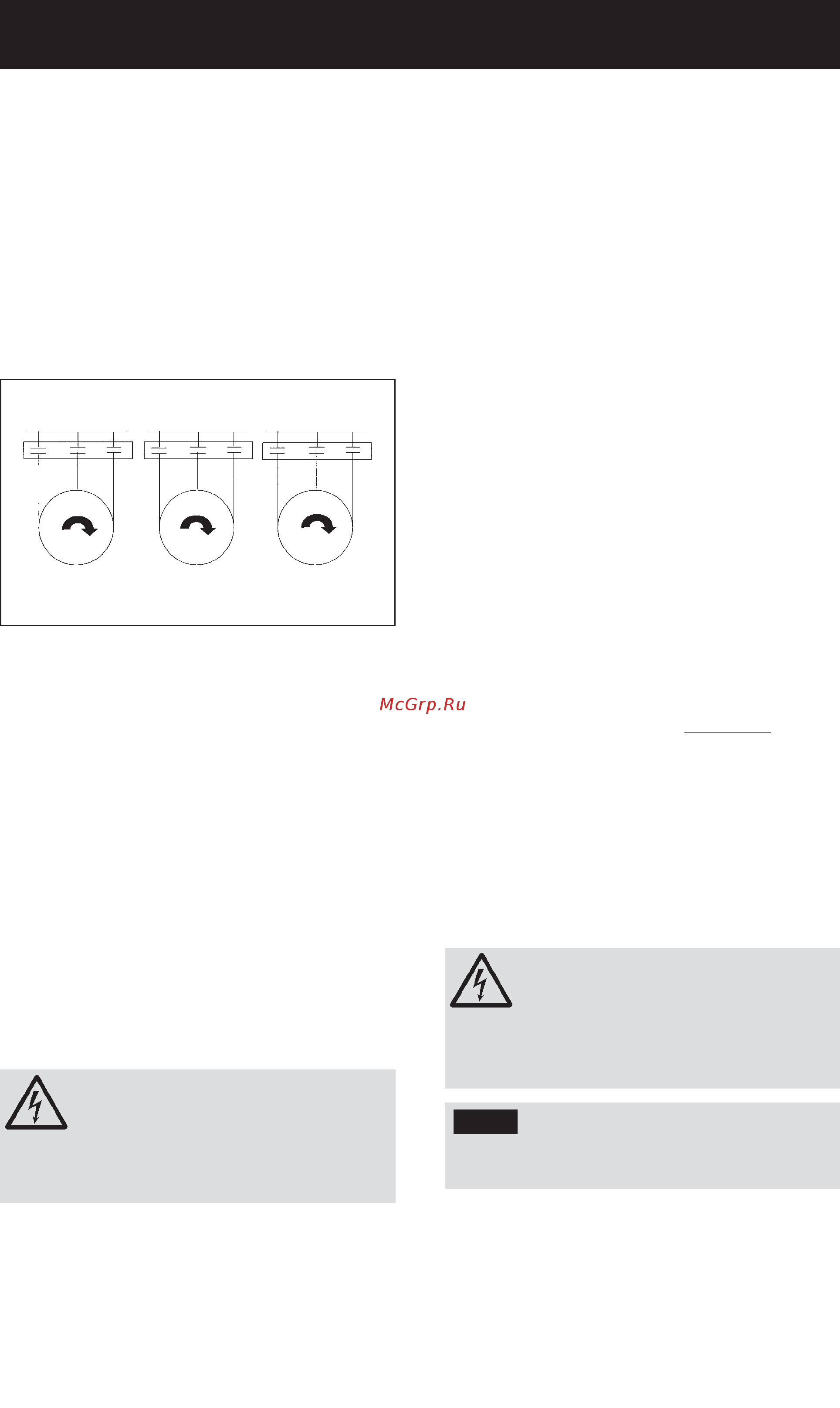

źle dopuszczalnie prawidłowo
UVW WUV VWU
U = 5.1 A
V = 4.6 A
W = 5.3 A
W = 5.0 A
U = 4.8 A
V = 5.2 A
V = 5.0 A
W = 4.9 A
U = 5.1 A
L
1
L
2
L
3
L
1
L
2
L
3
L
1
L
2
L
3
