русский

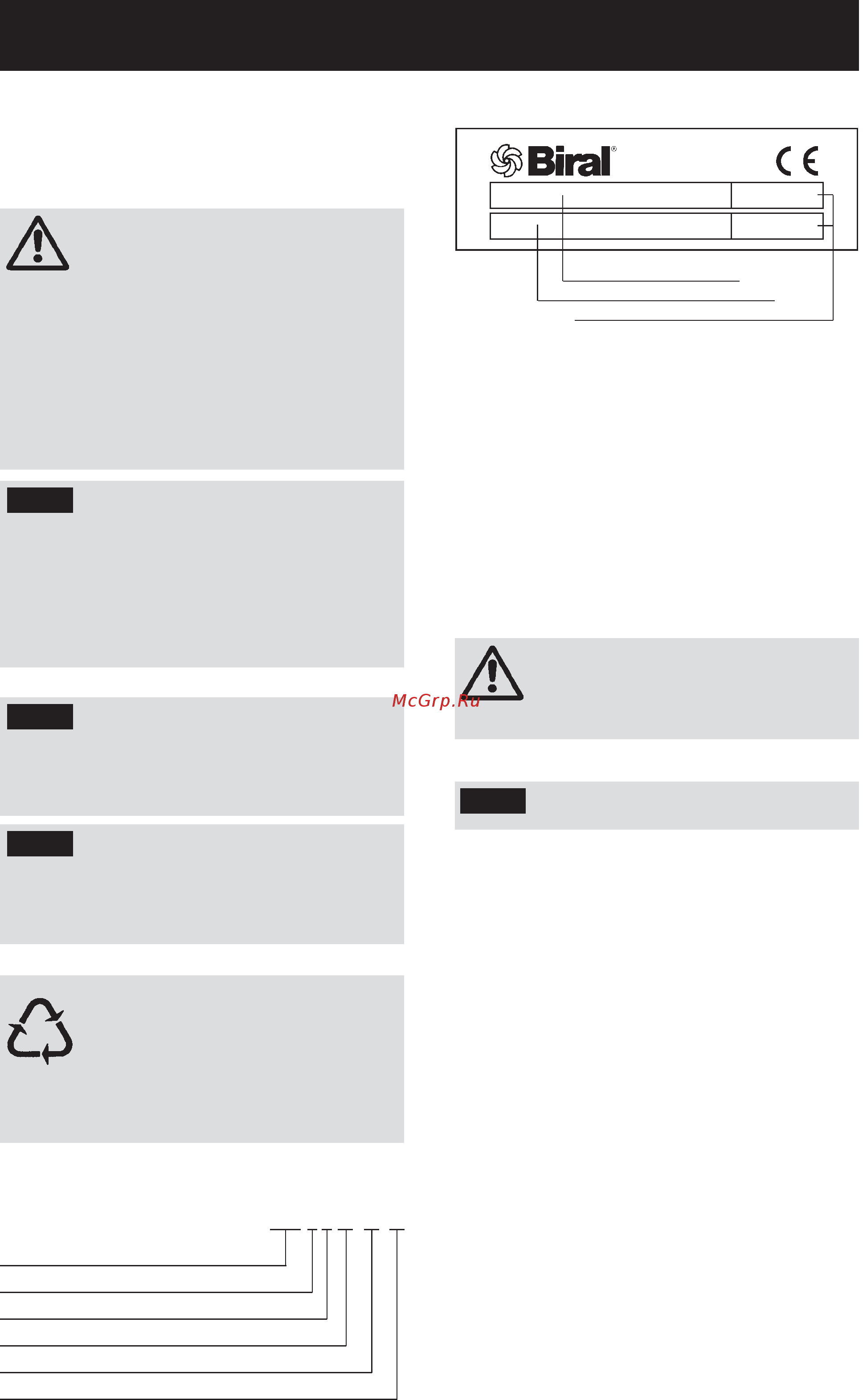

3.2 Паспортная табличка
Typ
No.
Hm
Q l/s
3110 Münsingen
Switzerland
45
Тип насоса, например: SUB4X 1-8
№ заказа. (важно для запросов)
Рабочая точка системы
2. Транспортировка и хранение
2.1 Поставка
Необходимо проверять, соответствует ли поставка
материалам, перечисленным в транспортной
накладной.
2.2 Правила хранения
2.3 Утилизация упаковки
Предупреждение
3.
Идентификация, функциональное
назначение, ограничение использования
3.1 Типовое обозначение
SUB 4 X 1 - 8 E
Серия типа
Диаметр в дюймах
Версия
Номинальная пропускная способность в м
3
/ч
Количество ступеней
Трехфазный двигатель (1× 230 В)
Погружной насос поставляется
на европоддоне или одноразовом
поддоне в упаковке, предназначенной
для этой цели. При транспортировке
необходимо уделять внимание
мощности используемого подъемного
устройства (тележка с подъемным
устройством для груза, кран)
и расчетной устойчивости.
Транспортировочные габаритные
размеры и масса указаны в разделе
«Технические данные». Необходимо
соблюдать общие нормы по
предупреждению несчастных случаев!
С насосом следует обращаться
осторожно. Он никогда не должен
подвергаться чрезвычайному
изгибающему усилию при перемещении.
Электрический кабель никогда не
должен использоваться или
привязываться для подъема насоса.
Свободные концы кабеля ни в коем
случае не должны погружаться в воду
или намокать.
Предупреждение
Система должна иметь защиту от
влаги и замерзания. Погружные насосы
во время транспортировки и хранения
не должны подвергаться воздействию
температур вне допустимого
диапазона от –15 °C до +50 °C
Предупреждение
Насос должен быть тщательно очищен
для безопасного хранения после
установки/ ввода в эксплуатацию.
Секция гидравлики должна быть
высушена внутри при помощи
вдуваемого сжатого воздуха.
– Максимальная температура подаваемой рабочей
жидкости: 30 °C
–
Максимальное содержание твердых частиц: 50 г/м
3
– Минимальное покрытие:
SUB4X = 1 м
SUB6N – SUB12X = 2 м
(от верхнего края фильтра)
– Максимальная глубина погружения:
SUB4X = 150 м, SUB6N = 300 м
– Минимальная скорость потока в двигателе
(если не установлена охлаждающая рубашка):
– SUB4X (двигатель переменного тока) = 0,00 м/с
– SUB4X (двигатель переменного тока) = 0,08 м/с
–SUB6N ≤ 11 кВт = 0,1 м/с
SUB6N 13–15 кВт= 0,2 м/с
–SUB6N ≥ 18,5 кВт = 0,5 м/с
– SUB8X – SUB12X
по запросу/см. отдельные листы
– Максимальное количество пусков
(равномерно распределенные):
– SUB4X = 20/ч
–SUB6N = 20/ч
– SUB8X – SUB12X
по запросу/см. отдельные листы
– Максимальное время работы при закрытых
золотниковых клапанах:
2 минуты (опасность перегрева)
– Рекомендуемое расстояние до дна колодца:
от 0,5 до 2 м
➜ Насос не должен размещаться на дне
(загрязнение/заиливание)
– Насос не должен работать вне пределов
характеристической кривой
Погружные насосы нельзя применять
для легковоспламеняемых или
взрывоопасных жидкостей Насосы
не должны эксплуатироваться
во взрывоопасных зонах.
3.4 Ограничение использования
Предупреждение
Транспортировка воздуха и взрывоопасных
материалов строго запрещается.
На благо окружающей среде...
Само собой разумеется, что
транспортная упаковка необходима
Пожалуйста, помогите защитить
окружающую среду и утилизируйте
использованные материалы или
используйте их в дальнейшем
в соответствии с применяемым
законодательством.
3.3 Функциональное назначение
Погружные насосы подходят для воды с
максимальным содержанием твердых частиц 50 г/м
3
.
Они предназначены для транспортировки питьевой,
минеральной, технической и термальной воды
из колодцев, шахт, резервуаров, озер, дамб и рек.
Примеры:
– Хранение запасов подземных вод и понижение
уровня грунтовых вод
– Системы пожаротушения и орошения
(Разрешения по запросу)
– Повышение давления
–
Полив, орошение, охлаждение, мытье, распыление
– Обработка воды, фонтаны и т.п.
