Biral SUB6N [25/60] Transport i magazynowanie

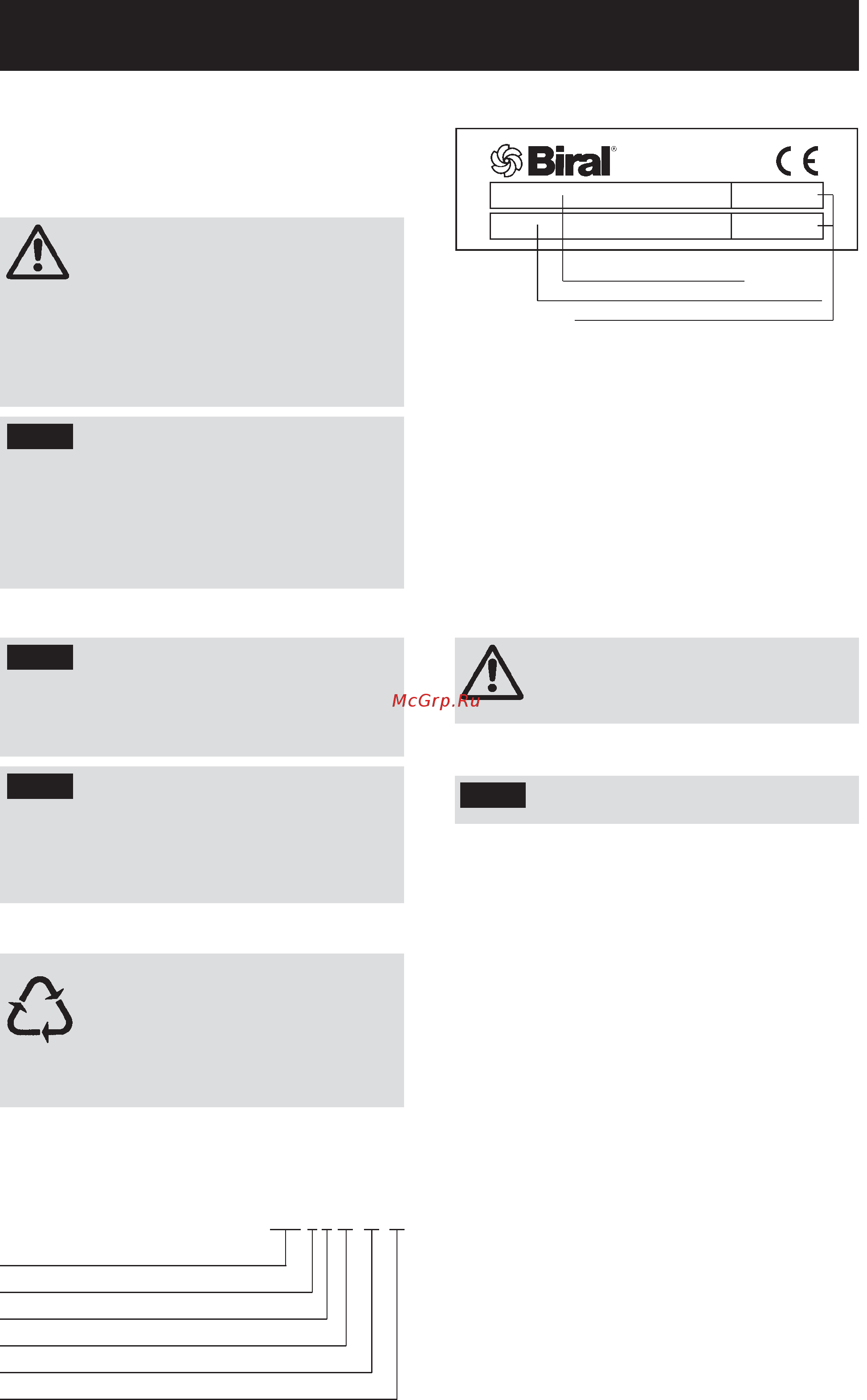

![Biral SUB6N [25/60] Transport i magazynowanie](/views2/1425212/page25/bg19.png)
Ze względu na środowisko....
Z pewnością rozumiesz, że nie można
zrezygnować z opakowań transportowych.
Prosimy więc, abyś nam pomógł chronić
to nasze środowisko poprzez utylizację
zastosowanych materiałów zgodnie
z przepisami lub dalsze ich wykorzystywanie.
2. Transport i magazynowanie
2.1 Dostawa
Należy sprawdzić, czy zakres dostawy odpowiada
materiałom wymienionym w liście przewozowym.
2.2 Przepisy magazynowania
2.3 Utylizacja opakowania
Uwaga
polski
3. Identyfikacja, zastosowanie,
granice stosowania
3.1 Oznaczenie typu
3.2 Tabliczka znamionowa
SUB 4 X 1 - 8 E
Typoszereg
średnica w calach
wersja
Znamionowe natężenie przepływu w m
3
/h
Liczba stopni
Silnik prądu przemiennego (1× 230 V)
Typ
No.
Hm
Q l/s
3110 Münsingen
Switzerland
3.3 Zastosowanie
Pompy głębinowe nadają się do wody o stężeniu
substancji stałych max 50 g/m
3
.
Są przewidziane do pompowania wody pitnej, mineralnej,
użytkowej i termalnej ze studni zwykłych i głębinowych,
zbiorników, jezior, zapór wodnych lub rzek.
Jak na przykład:
– zatrzymanie i obniżenie wód gruntowych
– urządzenia gaśnicze i tryskaczowe
(dopuszczenia dostępne na żądanie)
– podnoszenie ciśnienia
– nawadnianie, deszczowanie, chłodzenie, mycie,
spryskiwanie
– uzdatnianie wody, urządzenia do wodotrysków, itp.
– Maksymalna temperatura pompowanej cieczy: 30 °C
– Maksymalny udział cząstek stałych: 50 g/m
3
– Minimalne przykrycie:
SUB4X = 1 m
SUB6N – SUB12X = 2 m
(od górnej krawędzi smoka)
– Max głębokość zanurzenia:
SUB4X = 150 m, SUB6N = 300 m
– Minimalna prędkość przepływu dla silnika
(zastosować płaszcz przepływowy)
– SUB4X (prąd przemienny) = 0,00 m/s
– SUB4X (prąd przemienny) = 0,08 m/s
–SUB6N ≤ 11 kW = 0,1 m/s
SUB6N 13–15 kW = 0,2 m/s
–SUB6N ≥ 18,5 kW = 0,5 m/s
– SUB8X – SUB12X na żądanie/
patrz oddzielne karty
– Maksymalna liczba uruchomień
(równomiernie rozłożone):
– SUB4X = 20/h
–SUB6N = 20/h
– SUB8X – SUB12X = na żądanie/
patrz oddzielne karty
– Maksymalna praca przy zamkniętej zasuwie:
2 minuty (niebezpieczeństwo przegrzania)
– Zalecana odległość do dna studni: 0,5 do 2 m.
➜ Pompa nie może spoczywać na dnie
(zamulenie lub zapiaszczenie).
– Pompa nie może pracować poza krzywą
charakterystyki.
25
Typ pompy np.: SUB4X 1-8
Nr zamówienia
(ważne w przypadku korespondencji)
Punkt pracy instalacji
Pompa głębinowa jest dostarczana na
europalecie lub na palecie bezzwrotnej wraz
z przewidzianym do tego opakowaniem.
Podczas transportowania należy zwracać
uwag na środki do przyjmowania ładunku
(wózek podnośny, dźwig) oraz na stateczność.
Wymiary transportowe i ciężar znajdują się
w danych technicznych.
Przestrzegać ogólnych przepisów
zapobiegania wypadkom!
Z pompą należy obchodzić się ostrożnie.
Przy wszelkich ruchach pompa nie
może być narażona na zbyt duże obciążenia
zginające.
W żadnym wypadku kabel elektryczny
nie może służyć do przemieszczania pompy.
Wolne końce kabla w żadnym wypadku
nie mogą być zanurzone, lub w inny sposób
zamoczone.
Uwaga
Instalację należy chronić przed wilgocią
i mrozem. Podczas transportu
i magazynowania pompy głębinowe
nie mogą być narażone na temperatury
wykraczające poza zakres od –15 °C
do
+
50 °C.
Uwaga
W celu bezpiecznego magazynowania
po wcześniejszym zainstalowaniu
i uruchomieniu, pompa musi być dokładnie
wyczyszczona.
Część hydrauliczna musi być wysuszona
od środka przez przedmuchanie sprężonym
powietrzem.
Pompy głębinowe nie mogą służyć do
pompowania cieczy palnej ani wybuchowej.
Pompa nie może pracować w
pomieszczeniach zagrożonych wybuchem.
3.4 Granice stosowania
Uwaga
Pompowanie powietrza i mediów
wybuchowych jest surowo zabronione.
