C.I.B. UNIGAS - M03957NI
11
Рабочие диапазоны
Для получения мощности в ккал/ч, умножьте значение в кВт на 860.
Эти данные относятся к стандартным условиям: при атмосферном давлении в 1013 мбар и температуре окружающей среды в
15°C.
ПРЕДУПРЕЖДЕНИЕ: диапазон работы представляет собой диаграмму, которая отображает результаты, достигнутые на
заводе во время сертификации или лабораторных испытаний, но не представляет собой диапазон регулирования горе
лки.
Точка максимальной мощности на таком графике, обычно достигается при установке головы сгорания в положение "MAX" (см.
параграф "Регулирование головы сгорания"); а точка минимальной мощности, наоборот, при установке головы сгорания в
положение "MIN". Так как голова сгорания регулируется раз и навсегда во время первого розжига таким образом, чтобы найти
правильный компромисс между топочной мощностью и характеристиками тепл
огенератора, это вовсе не означает, что
действительная минимальная рабочая мощность будет соответствовать минимальной мощности, которая читается на
рабочем графике.

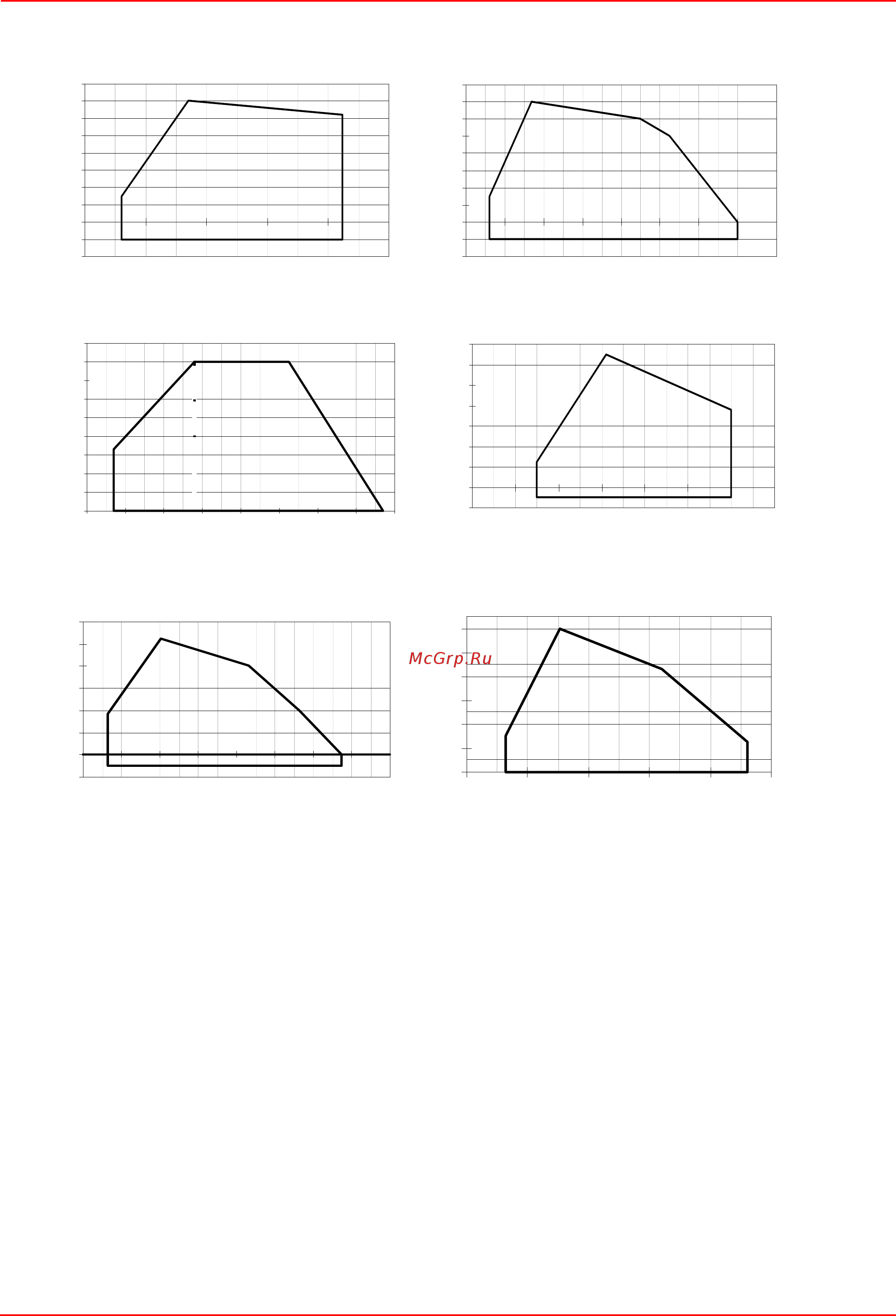

ПРОТИВОДАВЛЕНИЕ В
КАМЕРЕ СГОРАНИЯ, мбар
HP60 MG.xx.x.xx.A.0.40
кВт
HP60 MG....50/65
кВт
ПРОТИВОДАВЛЕНИЕ В
КАМЕРЕ СГОРАНИЯ, мбар
HP65 MG....50/65
кВт
HP72 MG.....0...
кВт
ПРОТИВОДАВЛЕНИЕ В
КАМЕРЕ СГОРАНИЯ, мбар
HP72 MG.....1...
кВт
HP73A ..1...
кВт
-2
-1
0
1
2
3
4
5
6
7
8
100 200 300 400 500 600
-2
-1
0
1
2
3
4
5
6
7
8
100 200 300 400 500 600 700 800 900
0
1
2
3
4
5
6
7
8
9
200 300 400 500 600 700 800 900 1000
-2
0
2
4
6
8
10
12
14
0 200 400 600 800 1000 1200 1400
-2
0
2
4
6
8
10
12
200 400 600 800 1000 1200 1400 1600 1800
0
2
4
6
8
10
12
0 500 1000 1500 2000 2500
