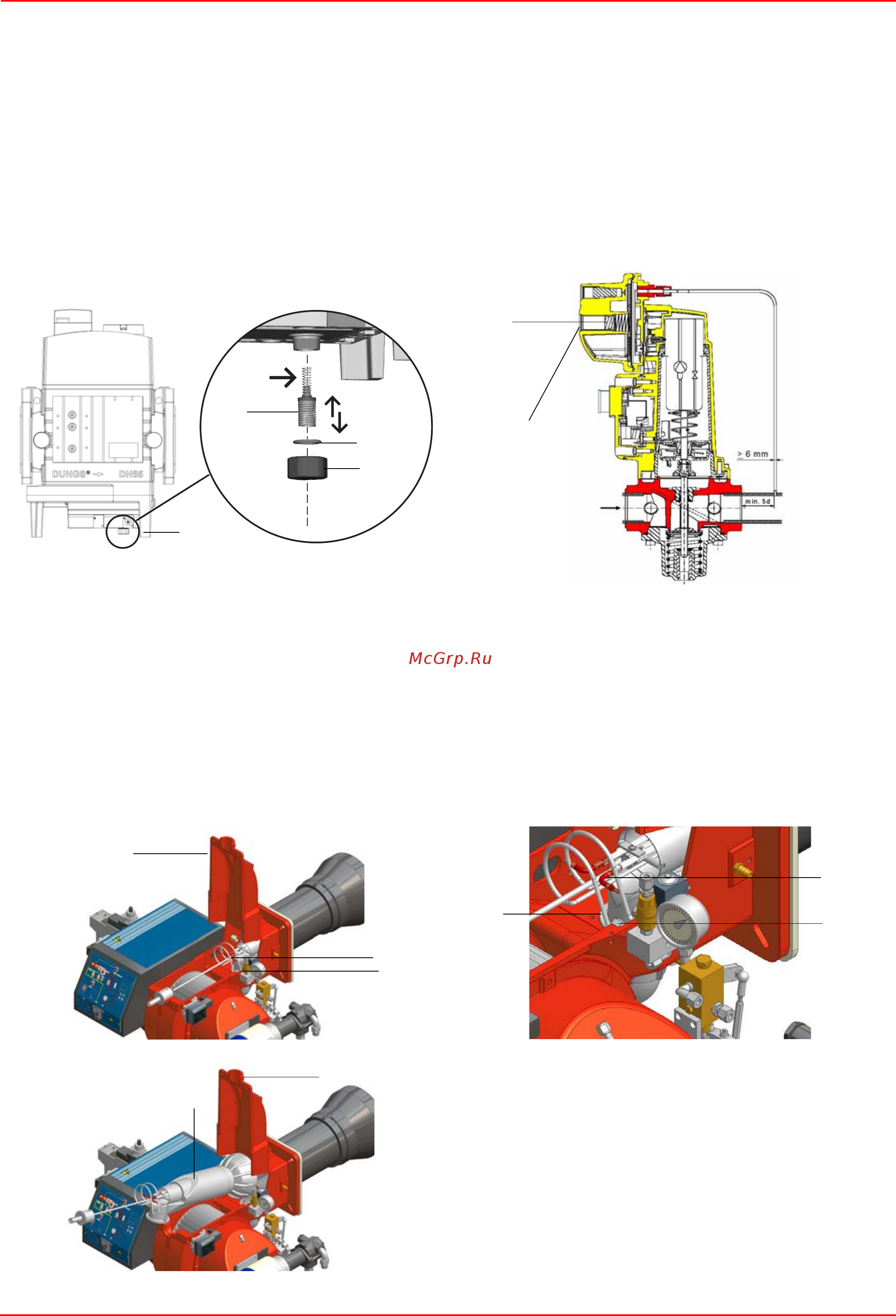

Замена пружины клапанной группы

Для того, чтобы заменить пружину, входящую в комплект клапанной группы, действовать следующим образом:

1 Осторожно открутить защитный колпачок 1 и кольцо 2

2 Снять пружину "настройки номинального значения" 3 с корпуса 4

3 Заменить пружину 3.

4 Осторожно вставить пружину. Произвести монтаж правильно! Вставить в корпус сначала часть пружины меньшего

диаметра.

5 Вставить кольцо 2 в крышечку и закрутить ее.

6 Приклеить м

аркировку с

указанием пружины на идентификационной табличке.

Снятие головы сгорания

1 Снять крышку H.

2 Вынуть фотоэлемент UV с его гнезда.

3 Отвинтить два винта S (Рис.), которые держат в нужном положении узел VR, а затем откручивать узел VR до тех пор, пока

не освободится нарезной шток C.

4 Отвинтить винты V, которые блокируют газовый коллектор G, расслабить две соединительные детали E и вынуть весь

узел в ко

мплекте, как это указано на Рис.

Примечание: для повторной сборки, выполнить вышеуказанные операции в обратном порядке.

DUNGS MBC..SE Исполнительный механизм "SKP"


