C.I.B. UNIGAS - M03957NI
13

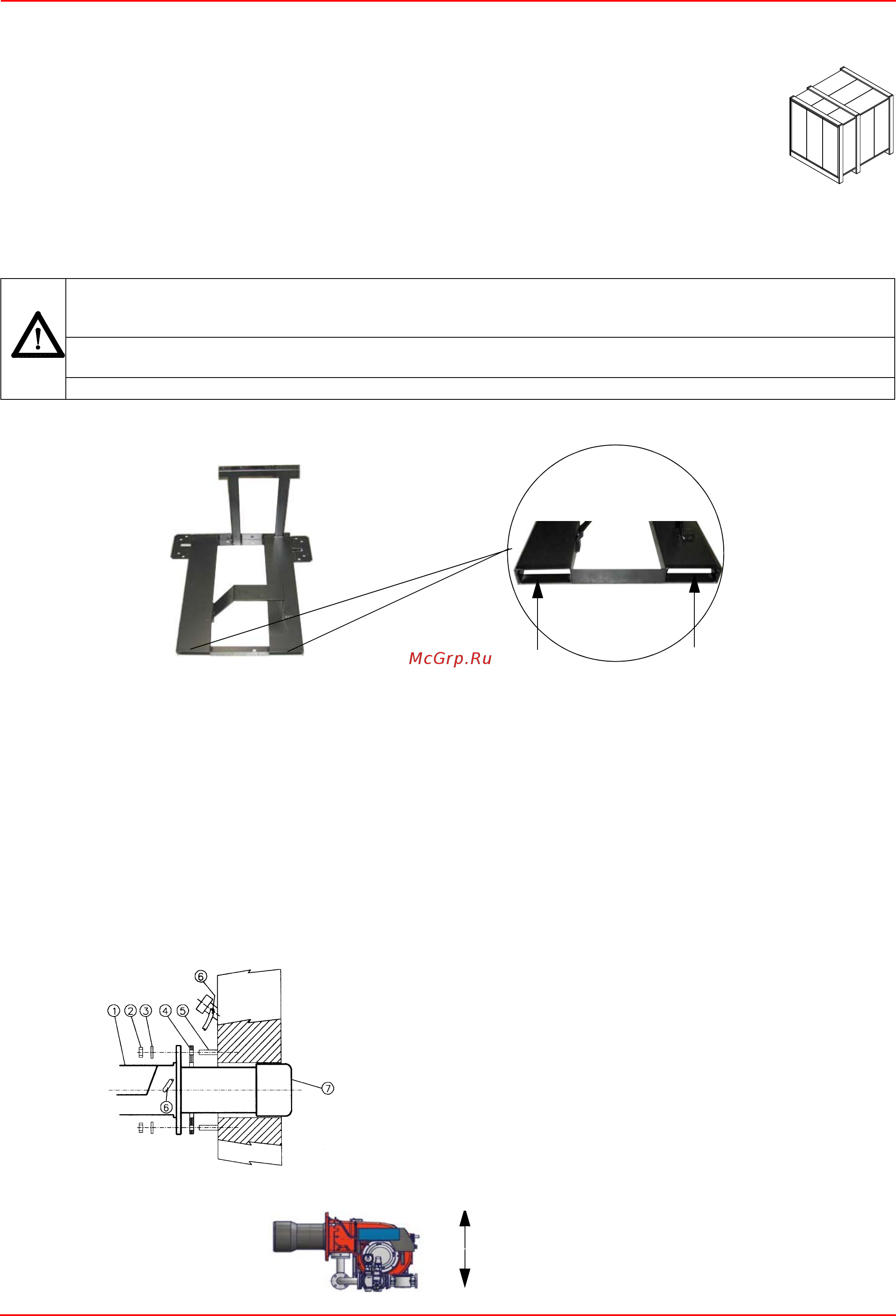

МОНТАЖ И ПОДКЛЮЧЕНИЯ
Упаковка
Горелки поставляются в деревянных ящиках размерами: 1370мм x 940мм x 820мм (L x P x H)
Такие упаковки боится сырости, поэтому не разрешается штабелировать количество, превышающее
максимальное, указанное на наружной стороне упаковки. В каждой упаковке находятся
:
z горелка с отсоединенной газовой рампой;
z Прокладка, устанавливаемая между горелкой и котлом;
z жидкотопливные шланги;
z фильтр топлива;
z пакет с данными инструкциями по эксплуатации.
При утилизации упаковки горелки выполнять процедуры в соответствии с действующими правилами по утилизации отходов
.
Подъем и перенос горелки
Горелка установлена на специальную раму-подставку в целях удобства ее перемещения с помощью электрокары с вилочным
захватом: вилка захвата должна помещаться в отверстия А и В.
Монтаж горелки на котле
Для того, чтобы установить горелку на котел, действовать следующим образом:
1). Выполнить на дверце камеры сгорания отверстие под горелку, как описано в параграфе “Габаритные размеры”
2). приставить горелку к плите котла: поднимать и двигать горелку при помощи вилочной электрокары (см. параграф “Подъем и
перенос горелки”);
3). в соответствии с отверстием на плите котла, расположить 4 крепежных винта (5), согласно шаблона для выполнения
отверстия, описанного в параграфе “Габаритные размеры”;
4). закрутить винты (5) в отверстия плиты
5).
уложить прокладку на фланец горелки;
6).
Установить горелку на котел
7).
закрепить ее с помощью гаек к крепежным винтам котла, согласно схеме, указанной на рисунке.
8). По завершении монтажа горелки на котёл, заделать пространство между соплом горелки и огнеупорным краем отверстия
котла изолирующим материалом (валик из жаропрочного волокна или огнеупорный цемент).
Горелка создана для работы в том положении, которое указано на нижеследующем рисунке. Пр
и необходимости монт
ажа в
другом положении - обратиться в Техотдел фирмы.
ВНИМАНИЕ! Все операции по подъему и переносу горелки должны выполняться обученным для выполнения такой
работы персоналом. В случае, если эти операции не будут выполняться должным образом, существует риск
опрокидывания и падения горелки.
Для переноса горелки использовать средства с соответствующей грузоподъемностью (См. параграф “Технические
характеристики”).
Горелку без упаковки можно поднимать и перевозить исключительно с помощью вилочной электрокары
H
PL
A
B
Описание
1 Горелка
2 Крепёжная гайка
3 Шайба
4 Прокладка
5 Шпилька
6 Трубка для чистки глазка
7 Сопло
SIDE UP
SIDE DOWN
