СХЕМА СОЕДИНЕНИЙ ДЛЯ ГОРЕЛОК, ОСНАЩЕННЫХ ПЕЧАТНОЙ ПЛАТОЙ (стандартная конфигурация)

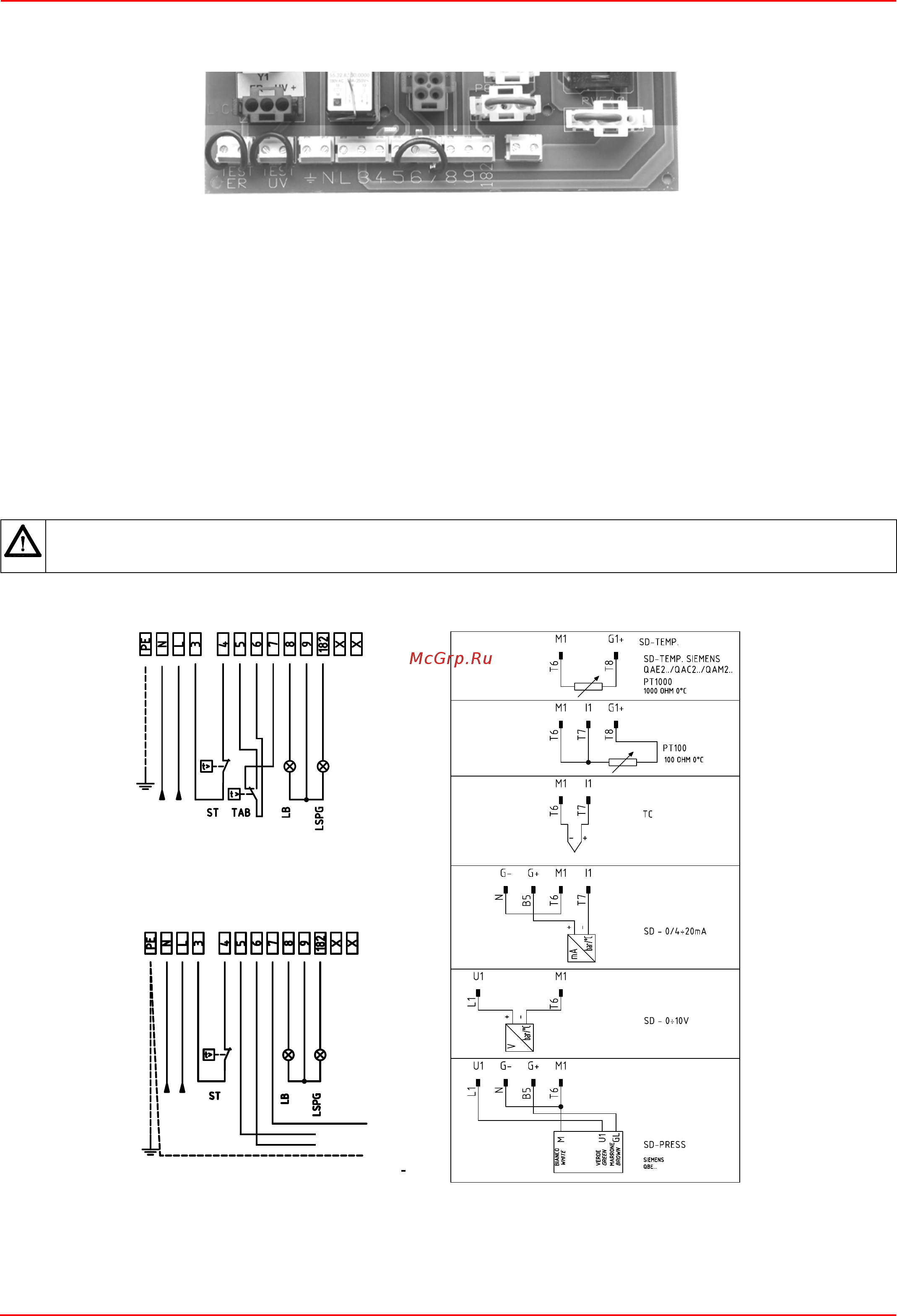

По подключениям см. клеммник на Рис. 24.

Рис. 24

: Клеммник МА подключения на печатной плате

1). Подсоединить провода, относящиеся к разрешительному сигналу от котла к горелке, на следующие компоненты (

Рис. 24

Рис. 26

)

ST: Серия термостатов/реле давления

TAB:

Термостат/реле давления БОЛЬШОГО/МАЛОГО ПЛАМЕНИ

2). Подсоединить провода, относящиеся к разрешительному сигналу от котла к горелке, на следующие компоненты (

Рис. 24

Рис. 26

)

LB:

Сигнальная лампочка блокировки горелки

LSPG:

Сигнальная лампочка блокировки блока контроля герметичности газовых клапанов

3). В случае с модулирующими горелками, клеммы 5,6 и 7 клеммника МА горелки уже подсоединены с модулирующему

регулятору (мод. RWF 40). С электрощита выходит 4-х полюсная вилка, предназначенная для подключения датчика

температуры или давления (см.

Рис. 27

)

ПРИМЕЧАНИЕ: Модулирующий регулятор уже сконфигурирован на основании заказанного клиентом типа датчика.

ВНИМАНИЕ: на горелке установлена перемычка между клеммами 6 и 7. В случае подсоединения термостата

большого/малого пламени уберите данную перемычку перед подсоединением термостата.

Рис. 25

: Прогрессивные горелки

Рис. 26

: Соединение датчиков

Рис. 27: Модулирующие горелки

RWF40 >>>
