C.I.B. UNIGAS - M03957NI
22
Направление вращения двигателя вентилятора и двигателя насоса
После завершения выполнения электрических соединений горелки проверьте направление вращения двигателя. Двигатель
должен вращаться в направлении, указанном на корпусе. В случае неправильного вращения инвертируйте трехфазное
питание и вновь проверьте направление вращения двигателя.
ПРИМЕЧАНИЕ: горелки рассчитаны на трёхфазное питание 400 В; в случае использования трёхфазного питания 230
В необходимо изменить электрические соединения внутри клеммной коробки электродвигателя и за
менить
термор
еле.

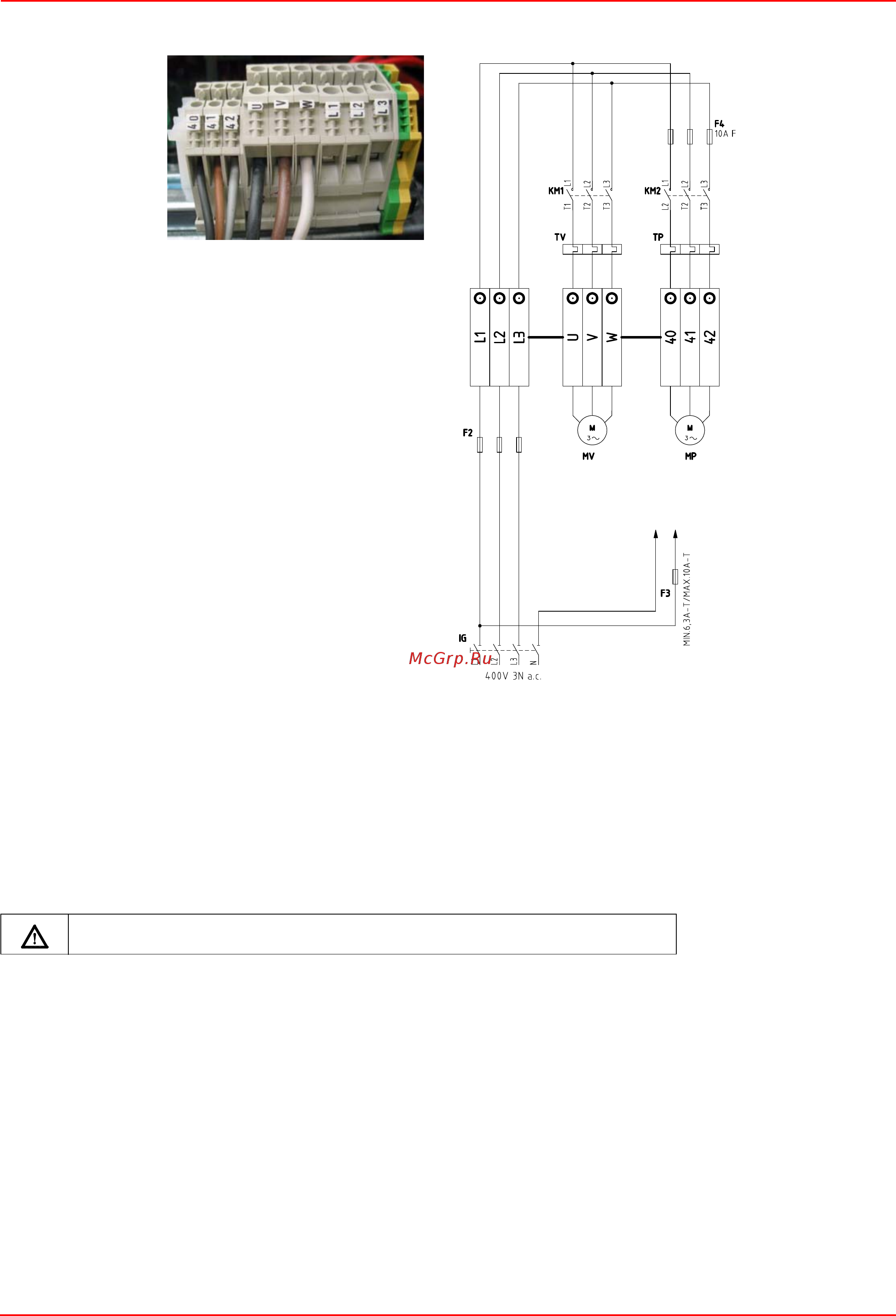

Рис. 22: Клеммник питания
Обозначения - Рис. 23
IG:
Главный выключатель
KM1: Контактор двигателя вентилятора
KM2:
Контактор двигателя насоса
MP:
Двигатель насоса
MV: Двигатель вентилятора
TP:
Термореле двигателя насоса
TV:
Термореле двигателя вентилятора
Рис. 23
i: Подключение двигателя
ВНИМАНИЕ, настроить термореле на номинальное значение тока двигателя.
ПИТАНИЕ
ВСПОМОГАТЕЛЬНОГО
