C.I.B. UNIGAS - M03957NI
4
ОБЩИЕ ХАРАКТЕРИСТИКИ
Горелки этой серии являются моноблочными горелками из алюминиевого литья, которые способны сжигать как газ, так и
дизельное топливо, благодаря особой голове сгорания, положение которой может изменяться, что в свою очередь позволяет
изменять геометрию пламени и достигать эффективного горения с обеими типами топлива

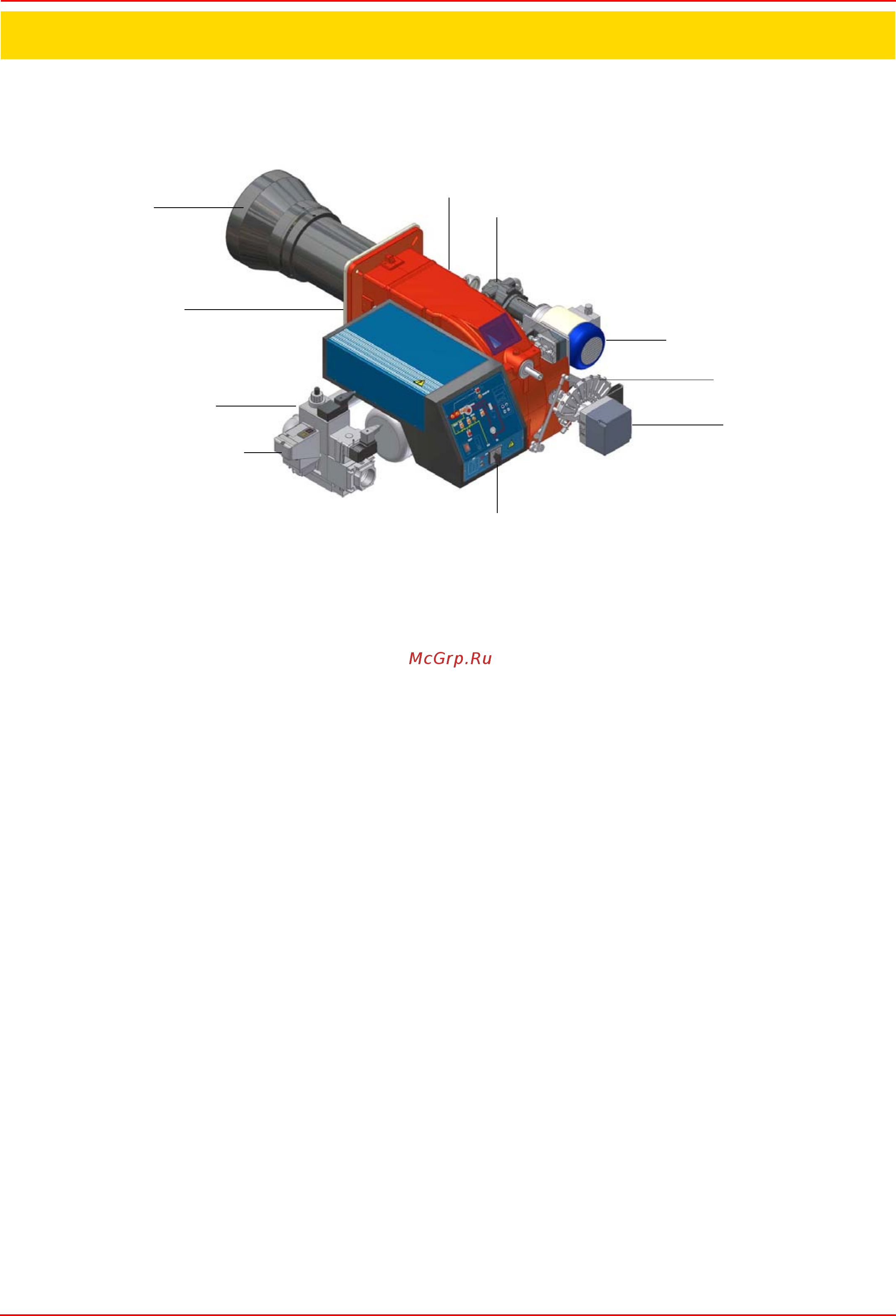

Рис. 1
1). Паель с мнемосхемой с пусковым включателем
2). Блок контроля герметичности
3). Г
руппа газовых клапанов
4). Фланец
5). Сопло - Головка сгорания насос
6). Кpышка
7). Насос
8). Двигатель насоса
9). Варьируемый сектор при работе на газе
10). Сервопривод
Функциональная работа на газе: Газ поступает из распределительной сети, проходит через клапанную группу,
укомплектованную фильтром и стабилизатором. Стабилизатор поддерживает давления в пределах, необходимых для
работы, значений. Электрический сервопривод (12), который действует пропорционально на заслонки регулирования расхода
воздуха горения и на дроссельный клапан газа, использует один кулачок с варьируемым профилем (13), который позволяет
оптимизировать показатели по газовым выбросам и, значит, достичь эффективно
го сжигания топлива. Положение головки
сгорания определяет мощность горелки. Головка сгорания (7) определяет количество тепловой энергии и геометрическую
форму пламени. Топливо и воздух подаются отдельно по геометрическим каналам пока не пересекаются в зоне образования
пламени (камера сгорания). В камере сгорания происходит принудительная подача воздуха и топлива (газ). Мнемосхема на
панели управления (1), находящейся на лицевой части горелки, отобра
жает фазы работы.
Функциональная работа на дизельном топливе: Топливо поступает из распределительной сети, проходит через
насос на форсунку и уже с форсунки поступает внутрь камеры сгорания, где происходит его смешивание с воздухом горения и
, вследствии этого, образуется пламя. В горелках смешивание жидкого топлива с воздухом имеет огромное значение для
достижения эффективного и чистого горения, в связи с этим топливо распыляется на мельчайшие частицы.
Это достигается благодаря прохождению жидкого топлива через форсунку под большим давлением.
Основной задачей насоса является перекачивание жидкого топлива с емкости на форсунку, в желаемом количестве и под
определенным давлением. Для регулировки давления, в насосы встроены регуляторы давления. Электрический сервопривод
воздействует на воздушную заслонку, регулирующую расход воздуха, и позволяет оптимизировать пара
метры выбр
осов.
Положение головки сгорания определяет максимальную мощность горелки. В камере сгорания происходит принудительная
подача воздуха горения и топлива (дизельного) для образования пламени.
Каким образом интерпретируется “Диапазон работы” горелки
Для того, чтобы убедиться, что горелка соответствует теплогенератору, на котором она будет устанавливаться, требуется знать
следующие параметры:Мощность в топке котла в кВт или ккал/час (кВт =ккал/час : 860);
Аэродинамическое давление в камере сгорания, называемое также и потерей давления (
Δp) со стороны уходящих газов (это
значение необходимо взять с таблички или из инструкций теплогенератора);
ЧАСТЬ I: ИНСТРУКЦИЯ ПО МОНТАЖУ
9
5
7
6
4
3
2
1
8
10
