C.I.B. UNIGAS - M03957NI
20
z
При первом запуске насоса в эксплуатацию в случае, если предусмотрена работа вхолостую в течение разумного
времени (напр., при наличии длинного трубопровода всасывания, добавить смазочное масло в насос через штуцер
вакуумметра.
z Во время прикрепления вала двигателя к валу насоса, не оказывать бокового или осевого нажима на вал, во ибежание
чрезмерного износа соединительной муфты, повышения уровня шума, перегрузки зубчатого колеса от усилия.
z Наличие воздуха в трубопроводах не допускается. В связи с этим использование приспособлений быстрого соединения
не рекомендуется. Использовать резьбовые или механические уплотнительные фитинги. Закупорить соединительные
резьбы, колена и точки соединения съемным уплотнением подходящего типа. Свести к необходимому минимуму
количество сцеплений, поскольку они все являются потенциальными источниками утечек.
z Не допускается использование Тефлона для соединения шлангов всасывания, подачи и обратного хода, во избежание
попадания в систему частиц этого материала, которые осядают на фильтрах насоса и форсунки, уменьшая
эффективность их работы. Рекомендуется использовать уплотнительные резиновые кольца OR или механические
уплотнители (стрельчатые и кольцевые медные и алюминиевые прокладки).
z Рекомендуется установить внешний фильтр в трубопроводе всасывания перед насосом.

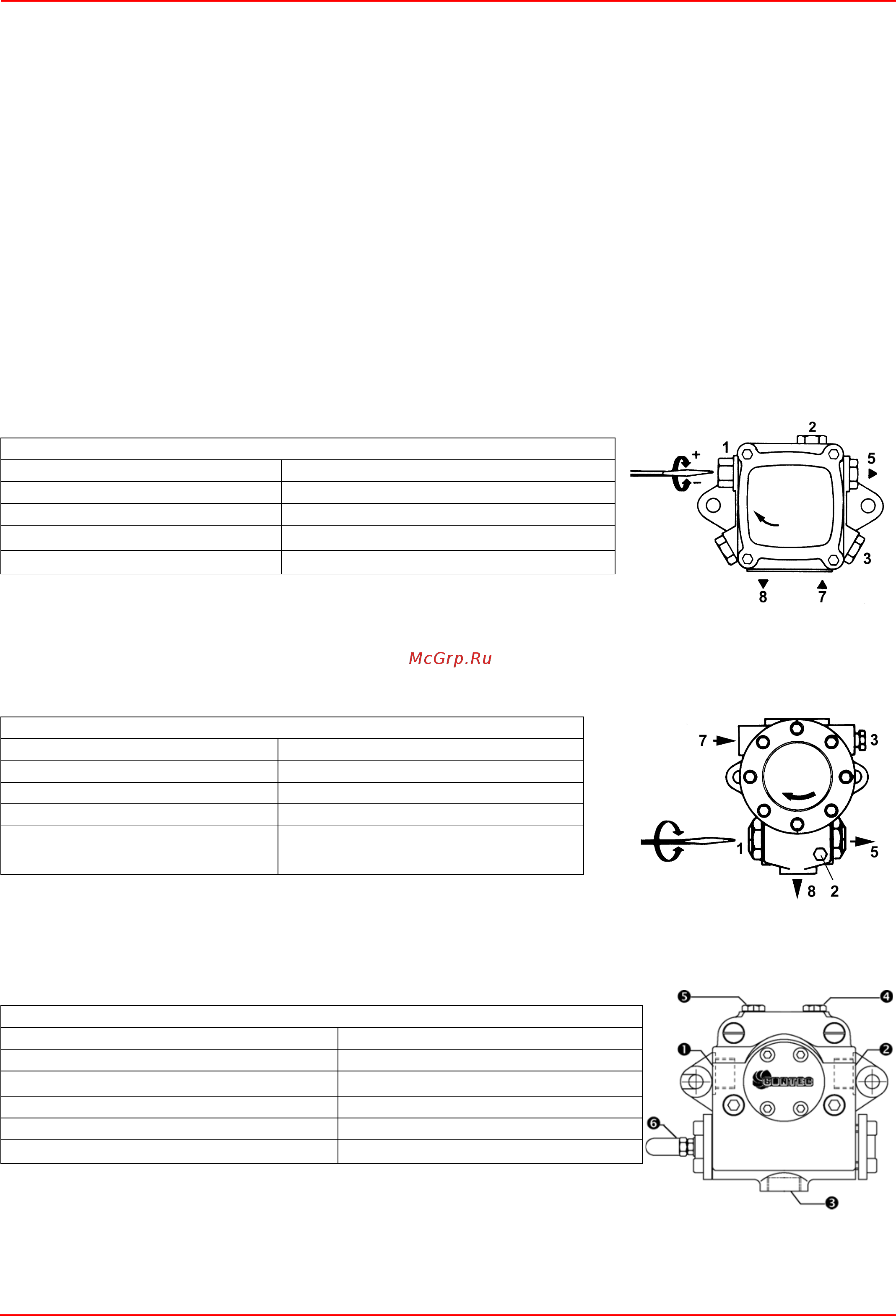

Дизельные насосы
Эта серия горелок комплектуется следующими насосами:
z HP60 - HP65: Suntec AJ6
z HP72: Suntec E7
z HP73A: Suntec TA2
Описание SUNTEC AJ6
1) Регулятор давления
2) Штуцер манометра
3) Штуцер ваккуметра
4) К форсунке
7) Всасывание
8) Обратный ход
Описание SUNTEC E
1 Регулятор давления
2 Штуцер манометра
3 Всасывание
4 К форсунке
5 Обратный ход
Описание SUNTEC TA
1 Всасывание
2 К форсунке
3 Обратный ход
4 Штуцер манометра
5 Штуцер ваккуметра
6 Регулятор давления
Suntec AJ6
Диапазон вязкости
2 - 75 cСт
Температура топлива
60°C макс.
Давление на входе макс. 2 бар
Давление на входе мин.
- 0.45 бар во избежание образования газа
Скорость
3600 обор/макс
Suntec E7 1001
Вязкость топлива 2,8 ÷ 450 cСт
Температура топлива 0 ÷ 90°Cмакс.
Давление на входе макс.
1,5 бар
Обратное давление
1,5 бар
Давление на входе мин.
- 0.45 бар во избежание образования газа
Скорость вращения
3600 обор/макс
Suntec TA..
Вязкость топлива
3 ÷ 75 сСт
Температура топлива
0 ÷ 150°C
Давление минимальное на входе - 0.45 бар во избежание образования газа
Давление максимальное на входе
5 бар
Давление максимальное на обратном ходе 5 бар
Скорость вращения
3600 обор/мин макс.
Рис. 21: Suntec E
