C.I.B. UNIGAS - M03957NI
5
Например: Мощность в топке теплогенератора: 600 кВт, Аэродинамическое сопротивление в камере сгорания: 4 мбара

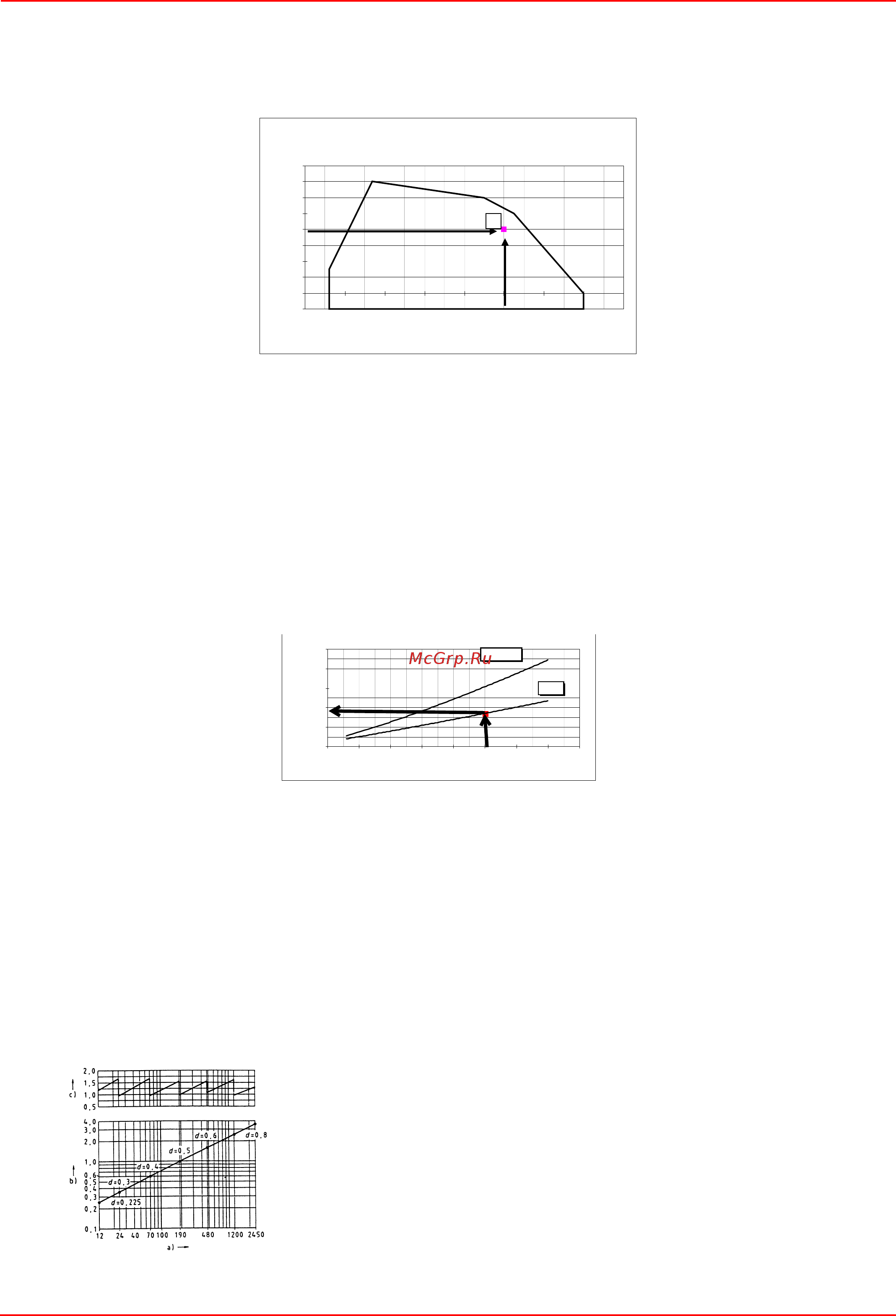

Найти на графике “Диапазон работы горелки” (Рис. 2) точку пересечения вертикальной линии, которая обозначает мощность в
топке и горизонтальной, обозначающей интересующее вас значение аэродинамического давления.
Горелка будет считаться подходящей только в том случае, если точка пересечения “А” двух прямых окажется внутри
обведе
нного жирной линие
й контура диапазона работы горелки.
Рис. 2
Эти данные относятся к стандартным условиям: при атмосферном давлении в 1013 мбар и температуре окружающей среды в
15°C.
Проверка выбора диаметра газовой рампы на соответствие
Для того, чтобы убедиться в том, что диаметр газовой рампы горелки выбран правильно, необходимо знать давление газа в
сети перед газовыми клапанами горелки. От этого давления необходимо отнять аэродинамическое давление в камере
сгорания. Полученное значение обозначим как Ргаз. Теперь, необходимо провести вертикальную линию от значения
мощности теплогенератора (в нашем примере 600 кВт), довести ее до абсциссы вплот
ь до пересечения с кривой давления в
сети, которая соответствует диаметру газовой рампы, установленной на горелке в нашем примере (ДУ65, например). С точки
пересечения провести горизонтальную линию пока не обнаружите на ординате значение необходимого давления для
получения требуемой теплогенератором мощности. Считанное значение должно быть равным или ниже значения Ргаз,
которое мы расчитали ранее.
Рис. 3
Подбор горелки к котлу
Горелки, описанные в данной инструкции, испытывались на камерах сгорания, соответствующих норме EN676, размеры которых
указаны на диаграммах . В случае, если горелка должна быть подсоединена к котлу с камерой сгорания меньшего диаметра или
меньшей длины, чем указано на диаграмме, свяжитесь с заводом-изготовителем, чтобы установить возможность монтажа горелки на
таком котле. Чтобы правильно подсоединить горелку к котлу, пров
ерьте, что требуемая мощность и давление в камере сгорания
попадают в диапазон работы. В противном случае необходимо проконсультироваться на Заводе-изготовителе для пересмотра
выбора горелки. Для выбора длины сопла необходимо придерживаться инструкций завода-изготовителя котлов. При отсутствии
таковых нужно ориентироваться на следующие рекомендации:
z Трёхходовые котлы (с первым поворотом газов в задней части котла): сопло должно входить в камеру сгорания не более,
чем на 100 мм.
Длина сопел не всегда соответствует данному требованию, поэтому, может возникнуть необходимость использовать распорную
деталь соответствующей длины с тем, чтобы отодвинуть горелку назад до получения вышеуказанных размеров, или же
сконструировать соответствующее для применения сопло (связаться с изготовителем).
z
Котлы с реверсивной топкой: в этом случае сопло должно входить в камеру сгорания, хотя бы на 50-100 мм., относительно плиты
с трубным пучком.
Рис. 4
Описание
a) Мощность кВт
b) Длина топки, м
c) Удельная тепловая нагрузка топки, кВт/м
3
d) Диаметр камеры сгорания, м
Рис. 4 - Тепловая нагрузка, диаметр и длина испытываемой топки, в зависимости
от топочной мощности в кВт.
Campo di lavoro bruciatori
Tipo P60 Mod. M-xx.x.IT.A.0.50 - M-.xx.x.IT.A.0.65
-1
0
1
2
3
4
5
6
7
8
100 200 300 400 500 600 700 800 900
Potenza kW
Contropressione in camera di
combustione mbar
A
()
0
5
10
15
20
25
100 200 300 400 500 600 700 800 900
Potenza / Output (kW)
Minima pressione gas in
rete / Minimum inlet gas
pressure (mbar)
Rp 2" (50)
DN65
