C.I.B. UNIGAS - M03957NI
14
Подсоединение газовых pамп

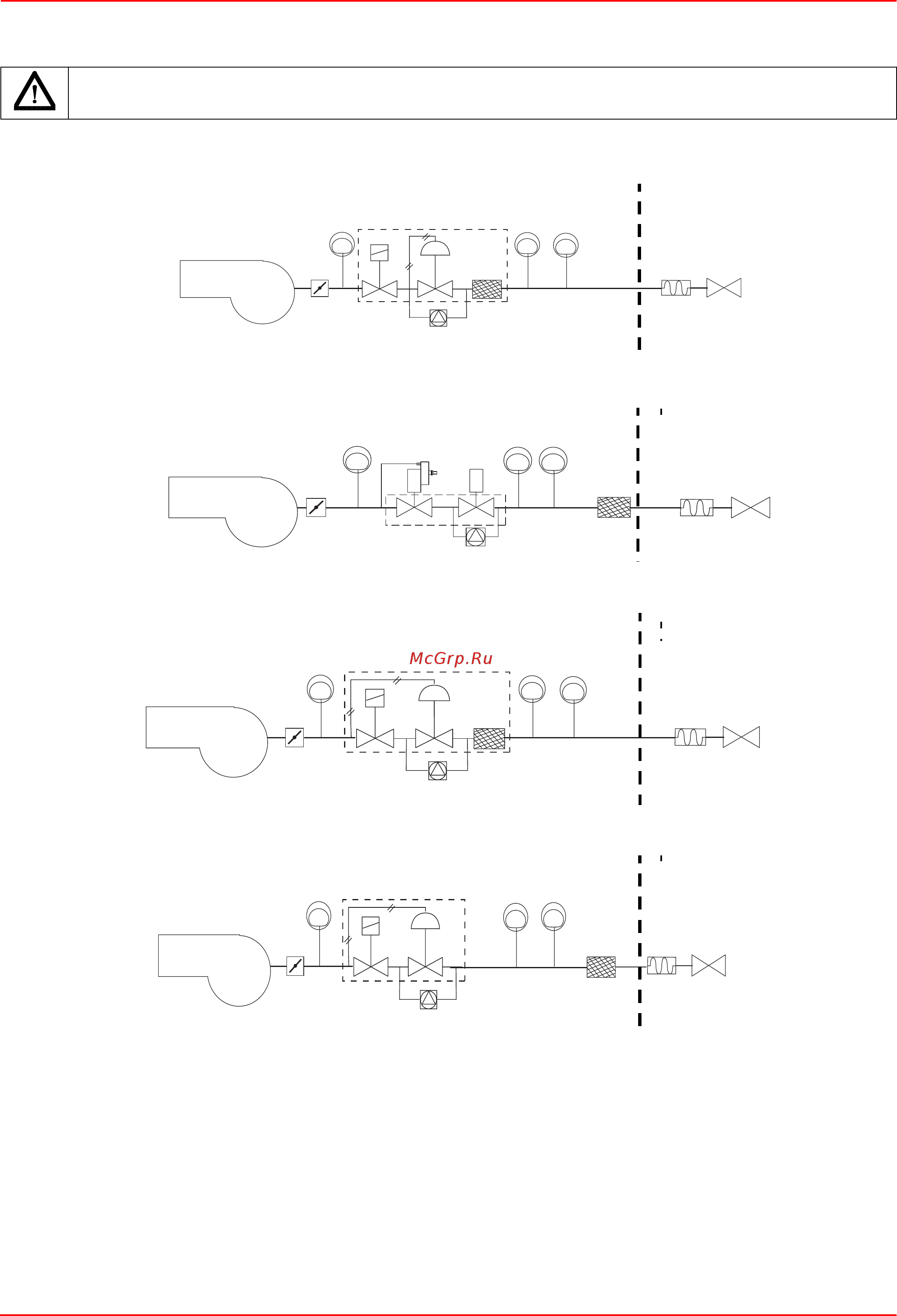

На схемах показаны компоненты, входящие в комплектацию горелки, и компоненты, поставляемые монтажником. Схемы
соответствуют нормам действующего законодательства.
ОБОЗНАЧЕНИЯ
*Примечание: реле максимального давления может устанавливаться или перед газовыми клапанами или перед дроссельным
клапаном (см. схему - элемент 4).
ПРИМЕЧАНИЕ: ПЕРЕД ВЫПОЛНЕНИЕМ ПОДСОЕДИНЕНИЙ К РАСПРЕДЕЛИТЕЛЬНОЙ ГАЗОВОЙ СЕТИ
УБЕДИТЬСЯ В ТОМ, ЧТО РУЧНЫЕ КРАНЫ ОТСЕЧЕНИЯ ГАЗА ЗАКРЫТЫ.
Газовая рампа с группой клапанов MB-DLE со встроенным стабилизатором давления газа + блок контроля герметичности
VPS504
Газовая рампа с группой клапанов VGD 20
/40 со встроенным стабилизатором давления газа + блок контроля герметичности
VPS504
Газовая рампа с группой клапанов MBC 1200 SE (2 клапана + газовый фильтр + стабилизатор давления + реле давления) +
блок контроля герметичности VPS504
Газовая рампа с группой клапанов MBC 1900/3100/5000SE(2 клапана + газовый фильтр + стабилизатор давления + реле
давления) + блок контроля герметичности VPS504
1 Горелка
2 Дроссельный клапан
3 Блок контроля герметичности (опция для)
4 Реле максимального да
вления газа (опция*)
5 Реле минимального давле
ния газа
6 Газовый фильтр
7 Антивибрационная муфта
8 Ручной отсечной кран
9 Группа клапанов MB-DLE
10 Группа клапанов VGD
18 Группа клапанов MBC (на 2”, со встроенным фильтром)
19 Группа клапанов MBC (DN65/80/100)
